Instruments anciens - manuels et descriptifs techniques

Recommended Posts



Dans la ligne de "catalogues et documentations diverses", ouverture du sujet "manuels et descriptifs techniques".



Comme précédemment mentionné, vos contributions (et particulièrement les manuels rédigés dans notre langue) seront les bienvenues.





* Astro Optical (Japon)

- lunettes achromatiques 60/910 et 76,2/910 - 1958 : astro-optical58.pdf

( 4 références : S 5 / S 6 / H 2 / H  3)



* Astro-Physics (USA)

- Instructions pour lunettes apo 504 et 706 -1985/1986 : Astro-Physics_1985-1986_Instruction_Sheets.pdf

  4 descriptifs techniques de montures :

- 400 A-P 400_1994.pdf

- 600 E A-P 600E-1996.pdf

- 900 A-P 900- 1995.pdf

- 1200 A-P 1200-1994.pdf



* ATCO (USA)

- lunette achromatique 60 mm - 1950 :ATCO_1950s_No._1252_60mm_Refractor_Instructions.pdf

- lunette achromatique 76/1200 - 1968 : Manual_Refractor_ATCO_1968_3in..pdf



* Bausch and Lomb (USA)

- S.C  B & L "Criterion 4000" ("annexé" par B & L sous cette désignation après rachat de Criterion) Bausch_Lomb_Criterion_4000_Manual.pdf

- informations sur les divers accessoires des modèles 4000/6000/8000 : Bausch_Lomb_Criterion_Accessories.pdf

- lunette achromatique - model 78-0040 : 780040_user_guide.pdf



* Bisque Software (USA) :

- monture Paramount GT 1100 - 1998 : Paramount_GT1100.pdf



* Pierre Bourge (France)

- la lunette 52/760 - voir site d'harounastro :  http://astrosurf.com/harounastro/introduction.htm (onglet "lunette Bourge").

  En complément, voir les rubriques "historique" et "rénovation d'une lunette Manent/Viennet 160/2400 de 1919".



* Bushnell (USA)

- lunette achromatique 60/800 : Bushnell_Banner_Astro_400_Manual.pdf

- lunette achromatique 60/910 Bushnell_Banner_Astro_454_Manual.pdf



* Carton (Japon)

- lunette achromatique CA 60 - 60/800 - 1960 : Manual_Refractor_Carton_1960s_CA-60.pdf



* Cave Optical Co (USA)

- instructions pour télescope Astrola (en 3 parties) :

  .  Cave Optical_Astrola Instructions_Page_1.pdf

  . Cave Optical_Astrola Instructions_Page_2.pdf

  .  Cave Optical_Astrola Instructions_Page_3.pdf



Celestron (USA)

- chambres de Schmidt 5 1/2 et 8 pouces - 1982 : Celestron_1982_Schmidt_Cameras_Manual.pdf

- spécifications Celestron Pacific 5 " /  8" /  14" / 16"  / 22" - 1972 : Celestron Pacific 1972_ 5- 8- 14 - 16 - 22.pdf

- Celestron Pacific 16" :  C16 User Manual.pdf

- les Celestron "vintage" et leurs spécifications : THE VINTAGE CELESTRON TELESCOPES AND THEIR SPECIFICATIONS.pdf

- Celestron tabletop 76 mm : Celestron tabletop 76mm.pdf   (se retrouve sous de nombreuses dénominations Tasco, Paralux, Towa, etc …)

- Celestron SS 80, C 90 spotting scope - 1992

Celestron SS 80 - C 90 spotting scope manua6.pdf

- C 90 :  Celestron 90 Operating Manual 1-79.pdf

- Comet Catcher : descriptif et manuel Celestron_1980s_Comet_Catcher_Literature_And_Instructions.pdf et le test d'Astronomie Magazine : Comet Catcher.pdf

- C 4,5 '' Celestron-C 4.5_manual .pdf (un point intéressant : la monture équatoriale de ce 4,5 " est la Vixen Polaris, ce qui peut être utile puisque son manuel est quasiment introuvable).

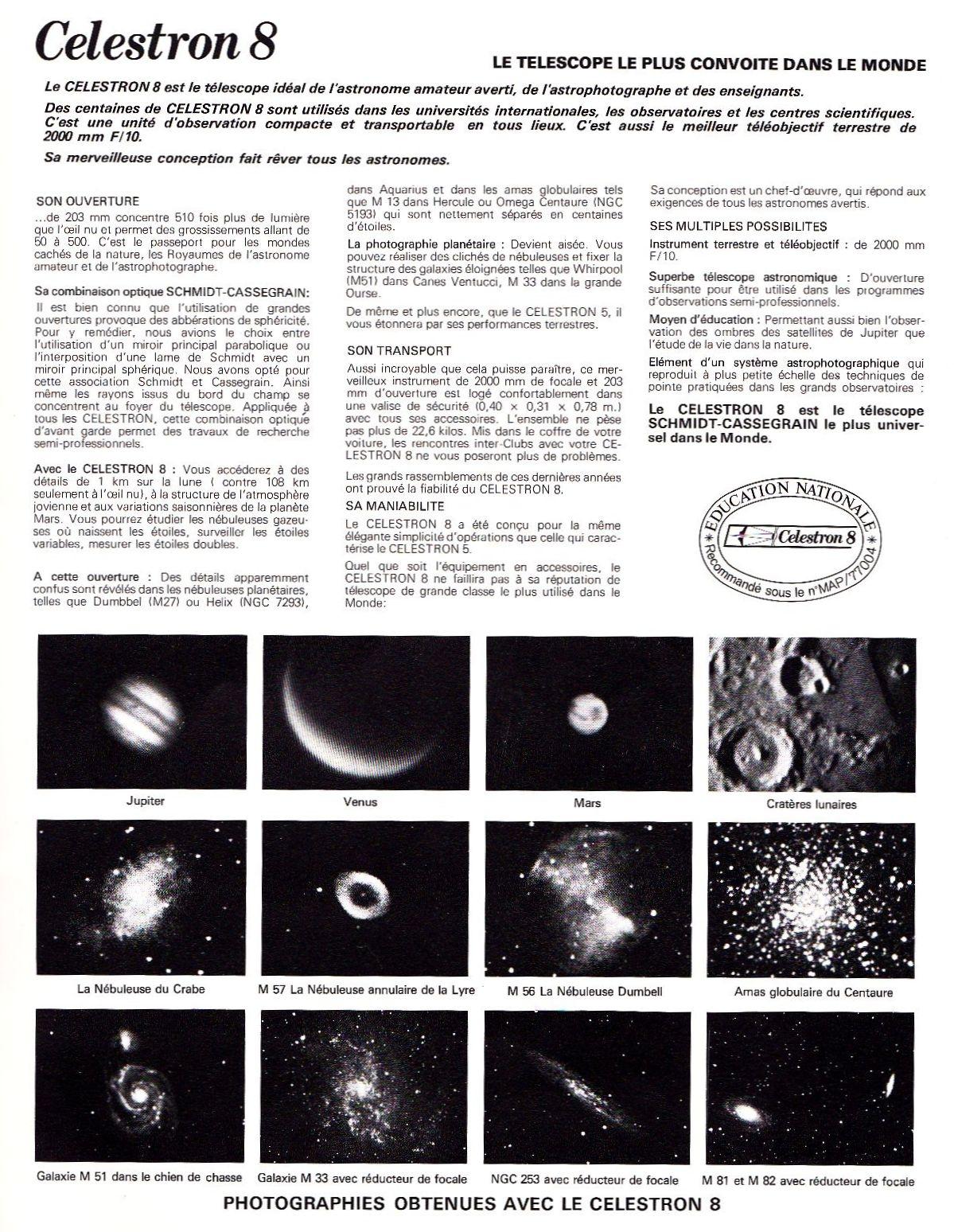

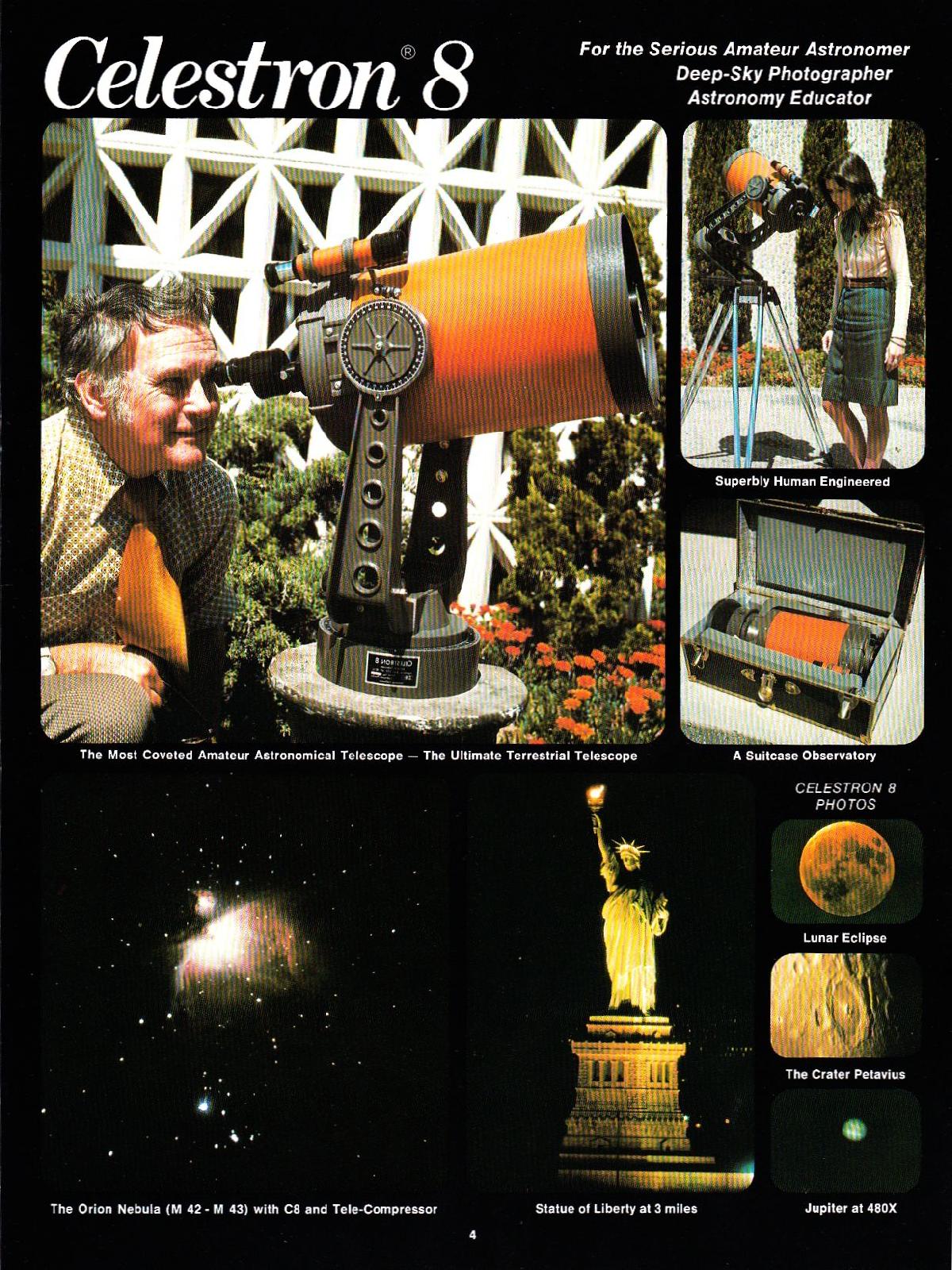

- C 5 "- C 8 " - 1975 : c5-8manual1975.pdf

- C 5 " et C 8 " - 1978 : Celestron_1978_C5_and_C8_Operating_Manual.pdf

-  C5 " et C8 " -  nouvelle édition (en français - rédaction : Devaux-Chevet) :  manuel C5-C8 - nouvelle édition.pdf  (contribution de pejive)

- C 5 " C 5.pdf

- C 5 " Manual C 5.pdf

- Super C 8 plus Super C8 Plus .pdf

- Celestron 8", 11", 14" Compustar - 1988 : Celestron_manual C 8, 11, 14 Compustar_1988.pdf

- SP-C8 / Classic C8 / Ultima  8 (monture à fourche bénéficiant de la collaboration de Byers) / Powerstar  4 / C 8 tube optique - 1989 :  Celestron instruction manual.pdf

- GP-C8 8 / C 8 plus / C 8 computerized / Ultima 8 / C 8 tube optique - 1995 : CelestronC8InstructionManualv1995.pdf

- CG 11 -  1992 : descriptif : https://translate.google.fr/translate?hl=fr&sl=en&u=http://www.company7.com/library/celestron/cg11rv.html&prev=search

- CGE (série) 800 / 925 / 1100 / 1400 CGE 1100.pdf

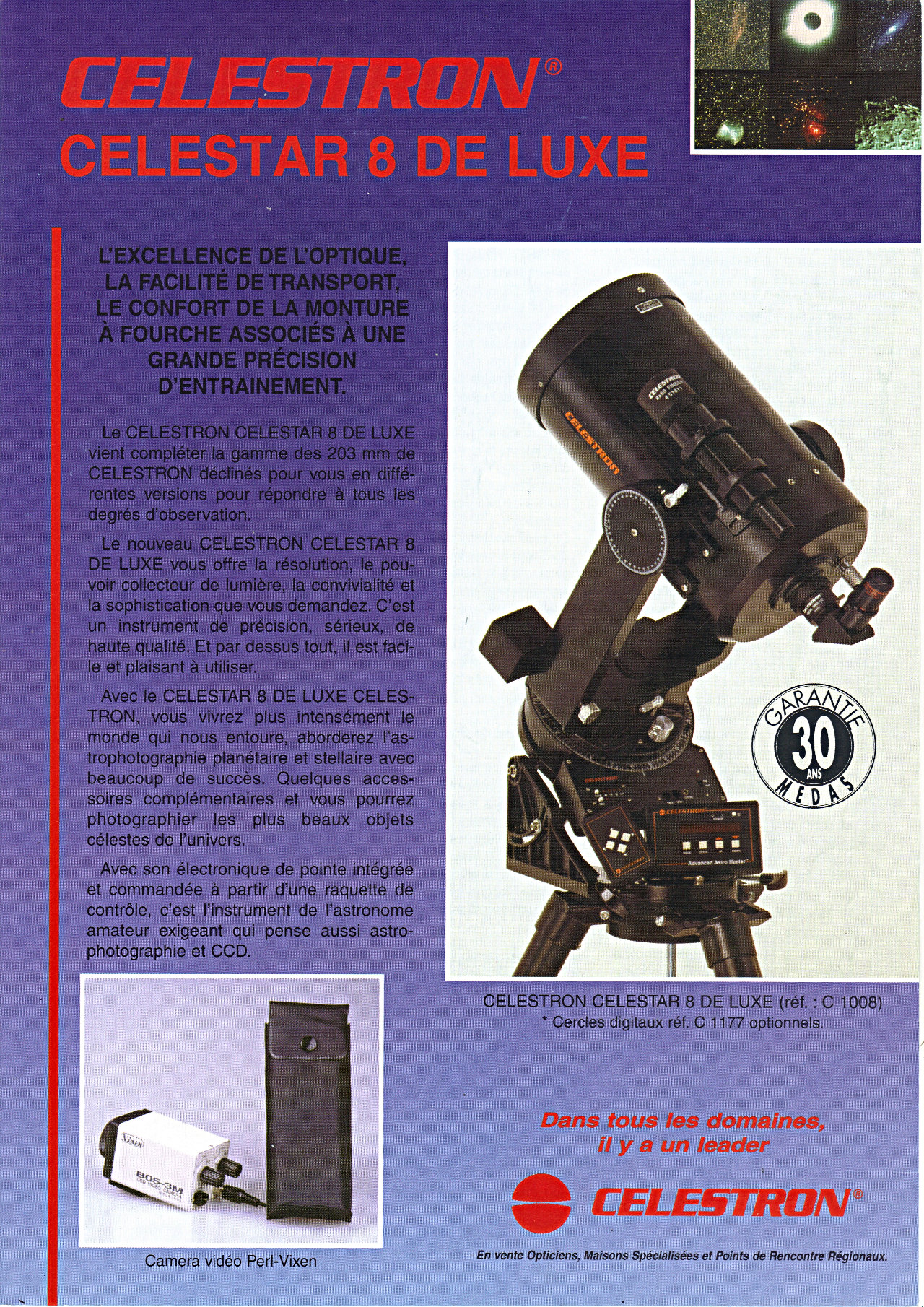

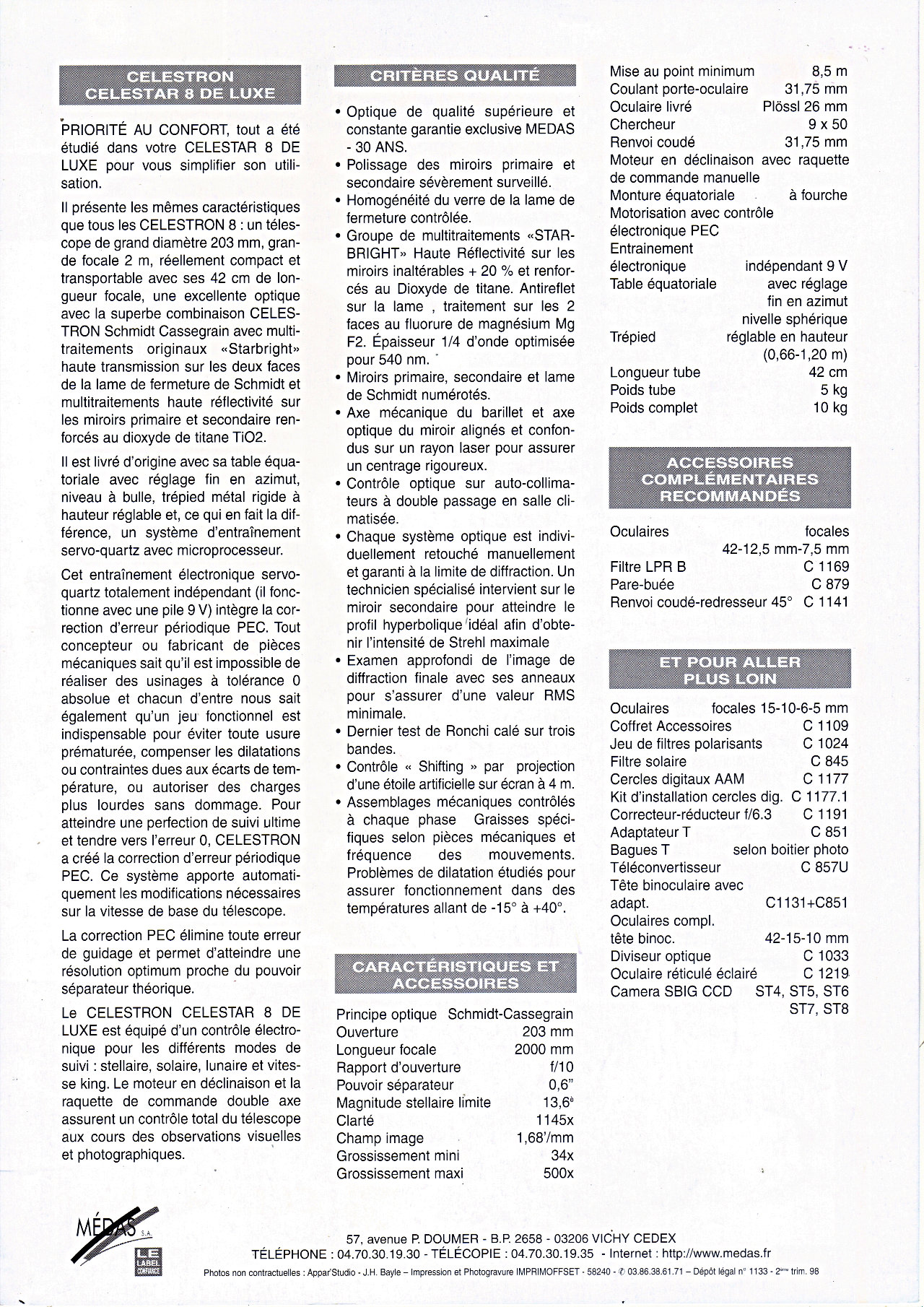

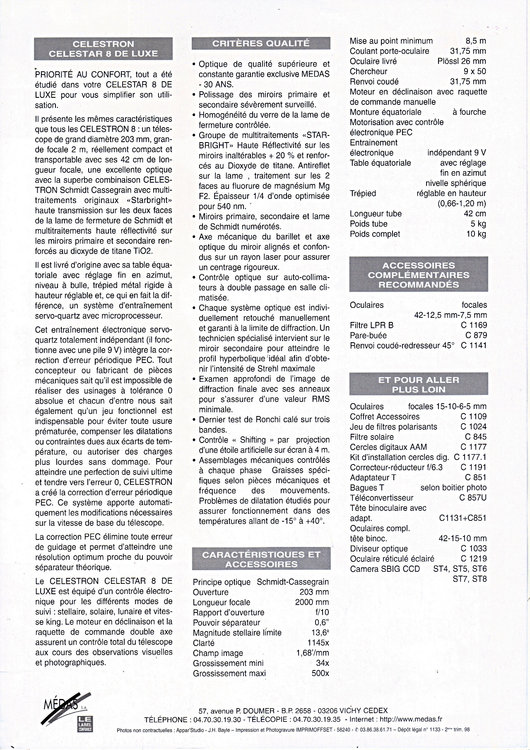

- Celestar 8 "- 1995 : Celestron Celestar 8-1995.pdf

- C 8 Ultima 2000 : ultima2k_man_0398.pdf (à ne pas confondre avec le C 8 Ultima, instrument de meilleure qualité)

- CI 700, CM 1100 et CM 1400 - édition de 1998 : manual_ c m1100_1400.pdf

- Nexstar 11GPS (pas tout à fait "vintage" [ 2001] mais qui a été une évolution assez marquante) : Celestron NexStar-11GPS-Version-1.2-Manual.pdf

- C 5 " Nexstar - 1999 :  celestron-nexstar-5-manual.pdf

- C 8 " Nexstar - 1999 : nexstar_8_manual.pdf

- C 4 " Nexstar - 2000 : NexStar 4 Manual - original.pdf

- lunette CO 60 E et newton CO 114 : Celestron CO 60 E and CO 114.pdf

- lunettes C 80 HD, C 102 HD, newton C 114 HD et C 150 HD, monture équatoriale CG 4  : Celestron__C80 - C102 refractors__C 114 - C 150 reflectors.pdf

- lunette CR 150 HD Celestron 6 inch CR 150 HD .pdf

- dobson Star Hopper 4 1/2, 6 et 8 "  V 1 : Celestron StarHopper V 1.pdf

- dobson Star Hopper 6, 8, 10 et 12 " V 2 : Clestron StarHopper_6-8-10-12.pdf  Pas "vintage" (voir la base d'inspiration SkyWatcher) et  uniquement mentionné pour comparaison avec la première version.



* Chambre photographique de Schmidt

- Construction d'une chambre de Schmidt :  http://www.astrosurf.com/rondi/schmidt.htm

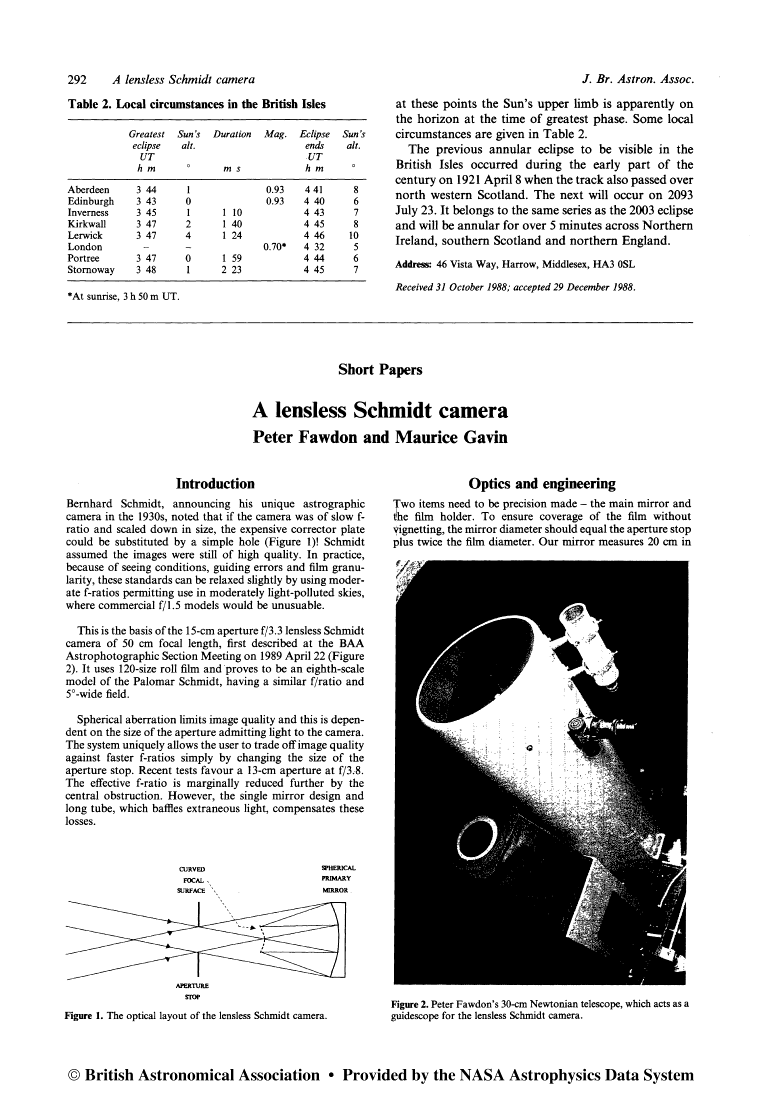

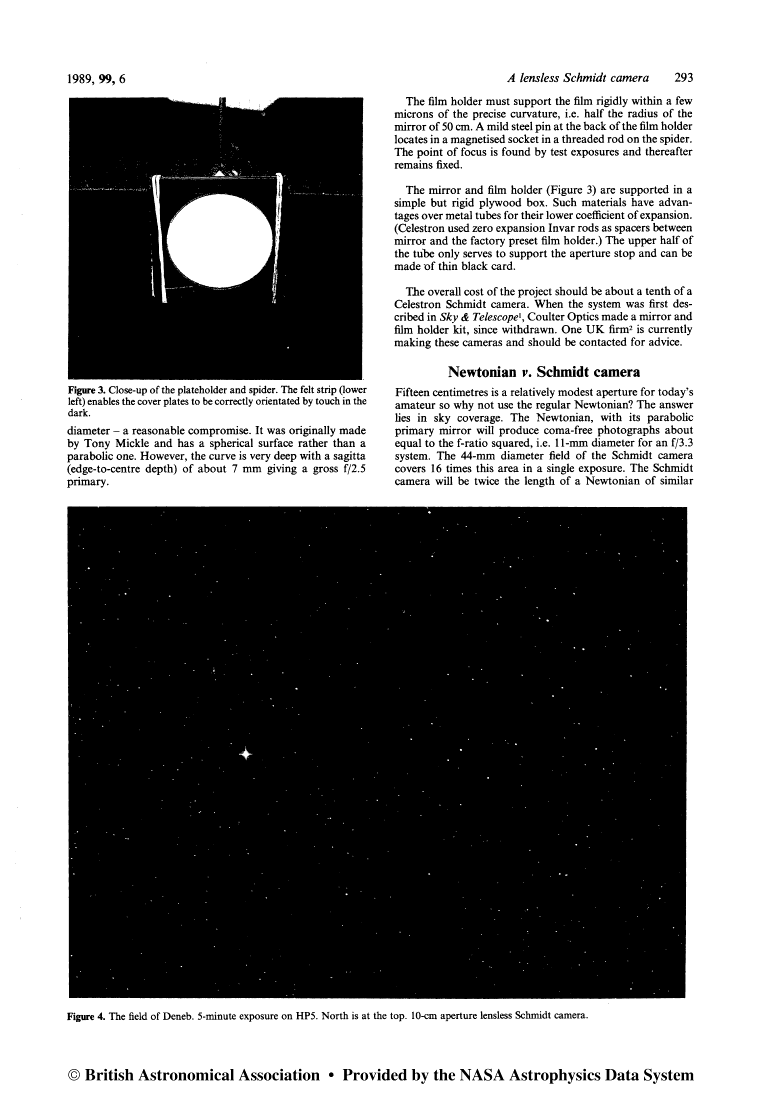

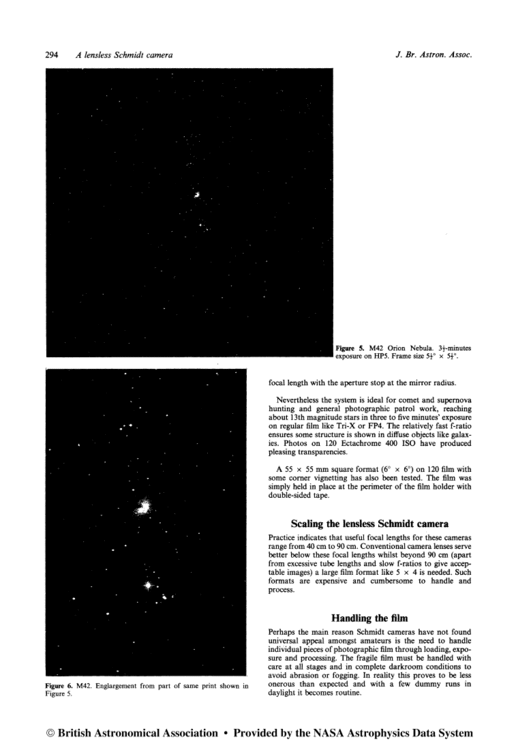

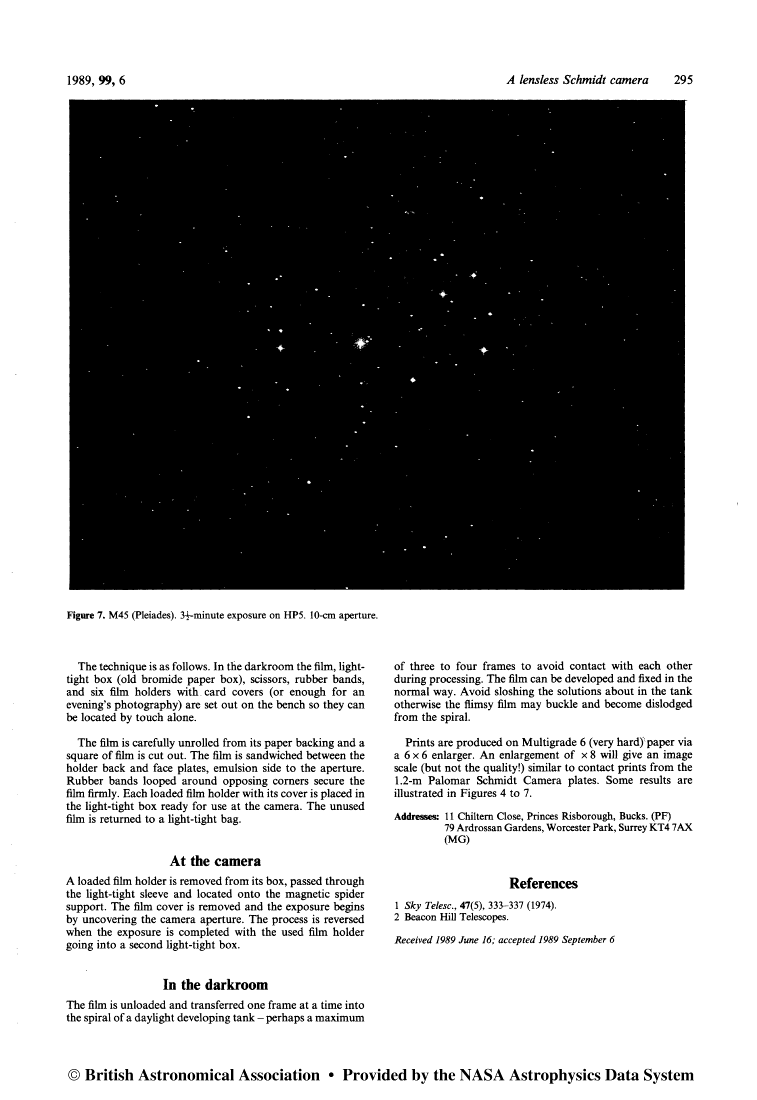

- A lensless Schmidt camera (Peter Fawdon and Maurice Gavin) :







* Coulter Optical Cie (USA)

- CT 100 de 4 1/4 "- 1970 CT-100_4.25_TelescopeManual.pdf

- Odyssey 8" (avec informations sur la série) :  https://translate.google.fr/translate?hl=fr&sl=en&u=https://sites.google.com/site/coulterodyssey/manual&prev=search



* Criterion (USA)

- Newton Dynascope modèle RV : Criterion_RV_Dynascope_Manual.pdf

- SC Dynamax : bien que présenté comme étant un remarquable instrument : criterion Dynamax.pdf, il ne s'agissait que d'un médiocre "avatar" du Celestron 8.

Bausch and Lomb, après le rachat de Criterion, a ressorti le Dynamax 8 sous la dénomination Bausch and Lomb 8000 avec toujours une optique "très" moyenne et affecté par les mêmes problèmes mécaniques.

Face au manque de succès rencontré, une version améliorée dénommée Bausch et Lomb 8001 a été mise sur le marché mais faute d'acheteurs, la production lancée en 1986 a été stoppée en 1987.



* Edmond Scientific (USA)

- comment utiliser une Barlow - 1960 : Edmund_Scientific_Company_1960s_Model_30-200_Mounted_Barlow_Lens_Instructions.pdf

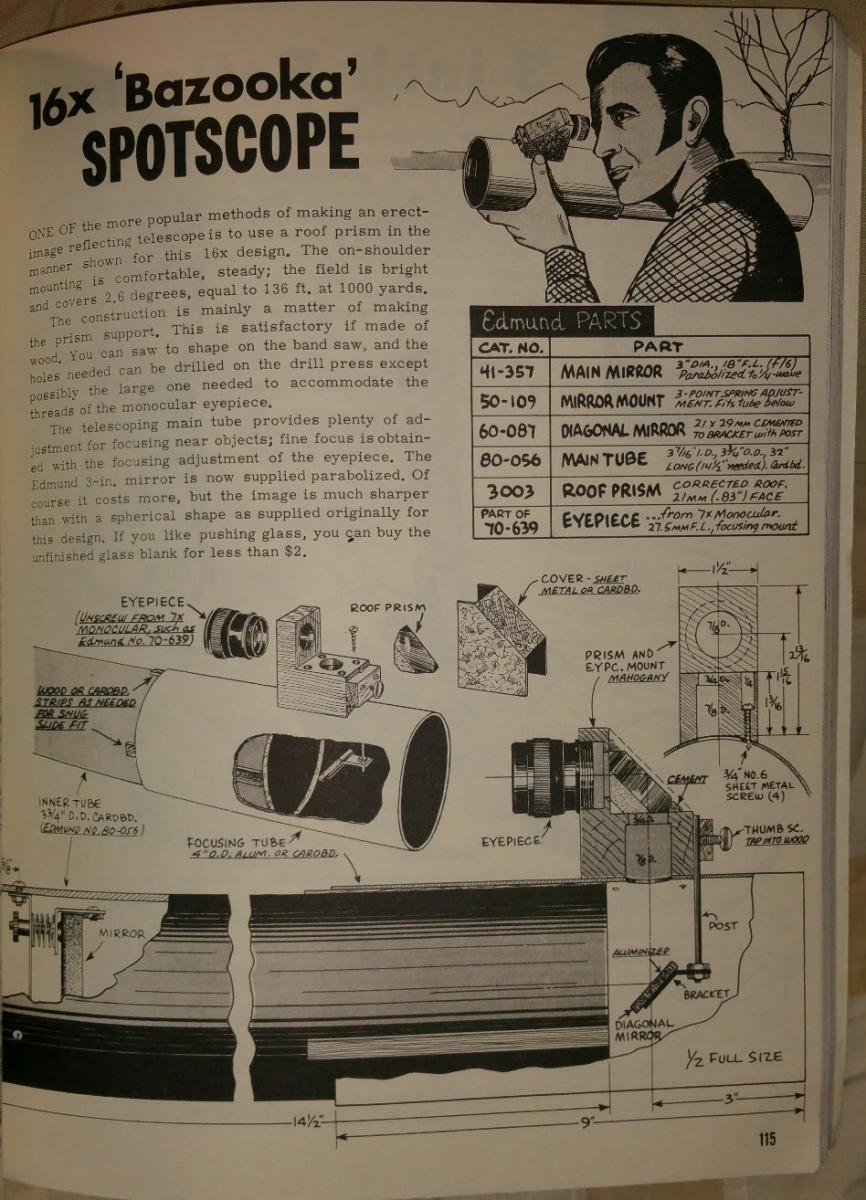

- newton 4 1/4" - 1950 : Edmund_Scientific_Company_1950s_Palomar,_Jr._4.25_Reflecting_Telescope_Manual.pdf

- l'Astroscan - 2001(1ere mise sur le marché : 09/1977)  : The Astroscan 2001 Manual.pdf



* J W Fecker (USA)

- Celestar 4 et 6 " : J W Fecker- Celestar.pdf



* le Galiléoscope

- notice d'assemblage : Galileoscope-Assemblage-20090925-FR.pdf



* Goto Optical (Japon)

- spécifications des instruments :  Goto_Stat&Price_Sheets_1956_1958.pdf

- Goto Apo - 1978 GotoApo1978.9.pdf (en japonais)

- télescope 6 " / monture équatoriale : gotoManual15cmEquatorial.pdf



* dr Johannes Heidenhain (Allemagne)

- descriptif technique lunette achromatique 70/1000 - 1968 : Heidenhain-Lunette achro 70-100.pdf  (contribution de Great gig in the sky)

- notice de montage et d'utilisation Newton 150/750 - 1974 : 05-139.pdf (contribution de Great gig in the sky)

- descriptif technique Newton 100/1000  - 1965 : Heidenhain 100-1000_descriptif.pdf  (contribution de Great gig in the sky)

- Newton : 100/1000 et 150/1000 - 1965 : anleitung fernrohre.pdf (contribution de Great gig in the sky)

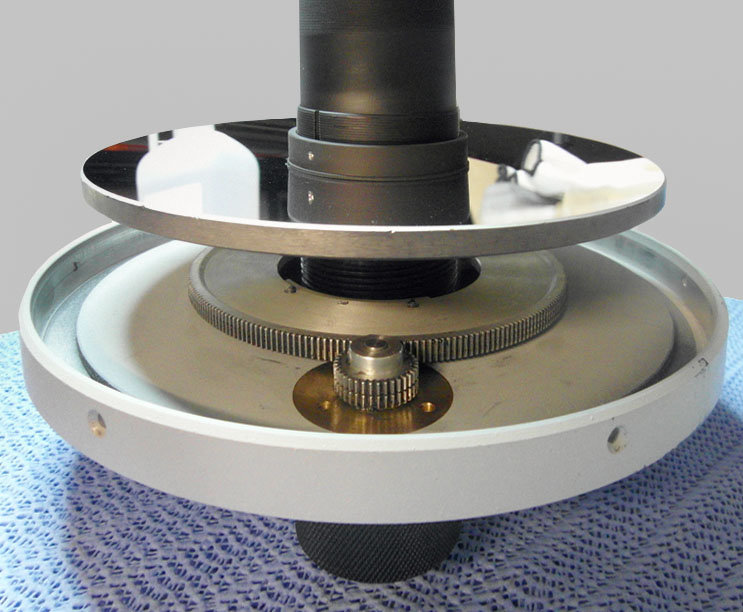

- descriptif technique Maksutov Bouwers 150/1500 - 1970  Heidenhain_Maksutov Bauwers_150-1500_descriptif.pdf  (contribution de Great gig in the sky)

- Maksutov Bouwers 150/1500 - 1970 : manuel Hedenhain Maksutov Bouwers_150-1500.pdf  (contribution de Great gig in the sky)

- descriptif technique Maksutov Bouwers 300/3000 05-147.pdf (contribution de Great gig in the sky)

- Maksutov Bouwers mit Nasmith focus 600 / 3 000 / 8 040 05-000_Cassegrain.pdf  (contribution de Great gig in the sky)



* Jason (Japon)

- lunette achromatique modèle 311 60mm - 1962 : Jason_1962_311_60mm_Refractor_Manual.pdf

- lunette achromatique 60/910 - 1970 : Jason_1970s_313_60mm_Equatorial_Refractor_Manual.pdf



* JMI (USA)

des instruments assez méconnus mais intéressants

-  télescope NGT 12.5 : ngt12_manual.pdf

-  télescope NGT 18 JMI NGT 18 Manual.pdf

- Max_Computer JMI- Max_Computer.pdf



* Kosmos (Allemagne)

- montures (série Orion 30 / 45 / 60 /80) : Kosmos_mount.pdf



* Lafayette (USA)

- manuel 1950 Lafayette_1950s_No._99-7042_WX_And_No._99-7053_WX_Instruction.pdf

-  lunette achromatique F 342 Lafayette_F-342_Instruction_Manual.pdf



* Losmandy (USA)

- monture G-11 : Losmandy G-11-manual.pdf

et après la G-11 (mise sur le marché en 1992) :

- la G-8  Losmandy G 8_Manual.pdf



* Lumicon (USA)

Lumicon n'a pas fait que des filtres : exemple  Lumicon_1964_Dual_Star_Driver_Corrector_Manual.pdf



* Manon (USA)

- lunette 60/700 - manuel 1970  Manon_1970s_60mm_Altazimuth_Telescope_Instructions.pdf



* Mayflower (USA)

- lunette achromatique 76/1200 modèle 816 - 1974 : Mayflower_1974_Model_816_76mm_Refractor_Manual.pdf



*Meade (USA)

- Schmidt camera 12" à F/2,2 : Meade Schmidt Camera-12 _ LX 200 SC.pdf

- Système Magellan I (pour LX 10) : https://translate.google.fr/translate?hl=fr&sl=en&u=http://www.cloudynights.com/topic/513117-need-user-manual-for-meade-magellan-1/&prev=search

-  lunette achromatique 4" modèle 420-447 :  Meade_4in_Equatorial_Refractors_Models_420_-_447_Instructions.pdf

- lunettes ED 102 / 127 / 152 / 178 : Meade_ ED_102-127-152- 178_ manual.pdf

- lunette 102/920  ACHR/50 :Meade 102ACHR-50.pdf

- newton 6600 6" & 8800 8" - 1985 :

Professional Series- 6600_8800-1985 .pdf

- newton 4500 - 114/910 à f/8 - 1995 : Meade Model_4500_Equatorial_Reflecting_Telescope.pdf

- newton 4400 - 4,5 - 1998 : Meade_Model_4400_Manual.pdf

- Starfinder  6, 8 et 10 " - monture équatoriale : Meade starfinder_reflecting_telescope.pdf

- Starfinder 16 "  - monture équatoriale : Starfinder 16.pdf

- Starfinder  6, 8, 10 et 12,5 " - dobson Meade Starfinder 6-8-10-12,5_starfinder.pdf

- Schmidt Newton  MTS-SN 6 et SN 8  - 1987 : Meade_MTS-SNX.pdf

- RCX 400 16" et 20" - monture Max mount : Meade Max-ACF 16 and 20- MAX mount.pdf (pas tout à fait vintage mais rarement évoqué, cet instrument hors  normes ne doit cependant pas sombrer dans l'oubli).

- série ETX :

* ETX 70 : Meade ETX 70.pdf (en français)

* ETX 80 Meade ETX 80 AT-TC manual.pdf

* ETX 90, 105 et 125 : ETX 90_105_125Manual.pdf

* conseils techniques pour ETX :  https://translate.googleusercontent.com/translate_c?depth=1&hl=fr&prev=search&rurl=translate.google.fr&sl=en&sp=nmt4&u=http://www.weasner.com/etx/techtips.html&usg=ALkJrhioqd7E9mHDTBSY7BIeJtt7JSniOg#performance (site M. Weasner)

- série LXD 55 LXD 55 series telescopes.pdf (avec sa monture "très" moyenne)

- série LXD 75 Meade LXD 75 series.pdf (une "remise à niveau" - pas parfaite - de la série LXD 55)

- S.C modèle 2045 de  4" - 1990  : meade 2045.pdf (contribution d'alaindutexas)

- premier series (1989/1991) : MeadePremier_2080 & 2120.pdf

- série LX 3 - 1980 : S.C 8" modèle 2080 et 10 " modèle 2120 :LX 3- Meade-S.C 8 model 2080 and 10 model 2120.pdf

- instructions complémentaires

Meade_LX3_supp (5).pdf

- série LX 5 - instructions complémentaires : Manual Meade- LX5-supp instruc.pdf

-  série LX 10 - S.C 8"  - 1999 : LX10_manual.pdf

- série LX 50 :  Mak. Cassegrain 7 " / S.C 8 " et 10 " :  LX50_manual.pdf

- série LX 90 - 8 " :

Manual LX 90 8 inch.pdf

- série LX 90 GPS - S.C 8, 10 et 12 " :

LX 90 GPS Series.pdf

- série LX 100 : LX100_manual-8 nd 10 inch.pdf

-  LX 200 - 1992 :  maksutov Cassegrain 7"et schmidt Cassegrain 8 , 10 et12 " :  LX200_7 maksutov cassegrain and 8 -10-12 schmidt cassegrain_ manual 1992.pdf

- Montures LXD 500 A - LXD 500 B

LXD 500 a and LXD 500 B mounts .pdf

- Meade LightBridge (Dobson) 8", 10", 12" et 16" manual Meade dobson LightBridge 8-10-12-16.pdf

Cette série ne devrait pas être classée en 2020 dans la catégorie "vintage" mais, compte tenu de la défaillance de Meade, ce manuel pourrait s'avérer utile pour des utilisateurs de ces instruments.

- CORONADO Solar Max 70 CORONADO Solar Max 70.pdf



* Médas (France)

- LE 115/900 Perl JPM (2 contributions de Jean-MiCiel - manuels en français et en anglais)

 1) Mode_d'emploi JPM 115_900_FrançaS.Cis.pdf

 2) Mode d'emploi JPM_115_900 en Anglais.pdf

- une autre version du manuel du Perl JPM 115/900 (en français) :

manuel_PERL_115_JPM.pdf

- la lunette Perl étudiant

1) 1 ère version Manuel PERL JUPITER ETUDIANT 1re version 1967.pdf  (contribution de Jean-MiCiel)

 2) 2me version : Manuel_PERL_JUPITER_ETUDIANT 2me version.pdf  (contribution de Jean-MiCiel)



* Monolux (USA)

- lunette achromatique  - 1960 : Monolux_4352_60mm_Refractor_Manual.pdf

- lunettes achromatiques 80/1600 - 80/1200 - 60/910 - 1960 monolux.pdf

- lunette achromatique - 1970 : Monolux_1970s_Astronomical_Telescope_Equatorial_Model_Instructions.pdf



* Nikon (JAPON)

- lunette 100 mm - 1982 : Nikon1982_8.pdf (en japonais)



* Nippon Kogaku (Japon)

- lunette 2 1/2 " - 1960 Nippon_Kogaku_K.K._1960s_2.5_Manual.pdf



* Observer (Japon)

- Satellite Tracker :  Instructions_ Observer_Satellite_Tracker.pdf



* Optica (USA)

- newton 100 mm : Optica_newton_100.pdf



* Optical Craftsmen (USA)

- newton 8 " - 1982 : Optical Craftsmen_newton 8 pouces-1982.pdf



* Optron Laboratory (USA)

- newton catadioptrique (construction hors axe avec lame asphérique de type Schmidt) : Optron_Laboratory_FI-NIS_425_Off-Axis_Catadioptric_Astronomical_Telescope_Brochure.pdf

- Filtres solaires : Optron_Laboratory_SOLA-FIL_Solar_Filter.pdf

- Tele-Schmidt corrector : Optron_Laboratory_TELE-SCHMIDT_Corrector_Lens.pdf



* Orion (USA)

2 "hybrides" (Orion/Vixen et Orion/Celestron):

1) maksutov newton "Argonaut" 152/900 / monture Vixen GP-DX : Orion Argonaut 6 - Maksutov Newton.pdf

(Concernant ce maksutov newton, il s'agit d'un Intes MN 61 "rebadgé" Orion)

2) schmidt cassegrain 8", 9,25 " et 11 " de provenance Celestron : Orion Schmidt Cassegrain 8 - 9,25 -11.pdf

- newton 4,5" - 1997 : Orion SkyView 4,5_1-97.pdf

- lunette achromatique Observer 80 - 1998 : Orion Observer 80 Eq_8-98.pdf

- Dobson (1999) - "Deep Space Explorer" de 10" et 12,5 "  Orion Premium_ Deep Space Explorer - 10 et 12,5.pdf

- Dobson (1999) - "Skyquest" XT 6 et XT 8 : Oion skyquest 6_8.pdf



* Pentax (Japon)

- Manuel lunette 100 mm : manualpentax100.pdf



* Polarex/ Unitron (USA)

- Polarex  (lunettes équatoriales) : Polarex-Unitron_Equatorial_Refractor_Instructions.pdf

- manuel (montures équatoriales Polarex Unitron) - 1960 :

Polarex-Montures équatoriales Polarex Un itron-1960.pdf

- notice pour 2,4, 3 et 4" : Unitron-Owners-Instruction-Manual.pdf

- Polarex Unitron - instructions complémentaires : Polarex-Unitron-Supplementary_Instructions.pdf

- Unitron-1956 : Unitron_1956.pdf

- Unitron modèle 620 - 1960 : Model_620_instruct.pdf

- lunettes achromatiques Unitron : Polarex-Unitron-Equatorial_Refractors.pdf

- lunette modèle 152 de 4" - 1980 : Unitron_1980_Model 152_instruction_Manual.pdf

- lunette modèle 620 de 6 " : Unitron_Model_620_6-inch_Photo-Equatorial_Refractor_Manual.pdf

- lunettes modèles 114  de 2.4" et  140 de 3" - montures azimutales Unitron-114-140-Manual.pdf

- unihex "A" et "B" - super unihex  (P.O "tourelles")  : UNIHEX.pdf

et

- manuel d'instruction pour l'astro caméra 220 (un exemple du matériel utilisé à l'époque) :  unitron_astro_camera 220_manual.pdf

- instructions pour un adaptateur standard de caméra : http://www.unitronhistory.com/documentation/documents-2/unitroncameraadapter/



* Quantum  - Optical Techniques (USA)

-  maksutov Cassegrain 4" et 6" : Quantum Series of Maksutov Cassegrain 4 et 6 inch.pdf

- descriptifs et tarifs des Quantum 4, 6 et 8 (1980) :Quantum Price Catalog Apr 1, 1980.pdf

- opération et maintenance - instructions pour les télescopes Quantum : Operation & Maintenance Instructions for Quantum Telescopes.pdf



* Questar (USA)

-  manuel 1967 Questar_Instruction_Manual_1967(1961)A.pdf

- manuel 1970  Questar_Instruction_Manual_ca1970s.pdf

- le Questar 7 au fil des années https://translate.google.fr/translate?hl=fr&sl=en&u=http://www.company7.com/questar/surveillance/que7bar.html&prev=search

-  descriptif technique du Questar 7"  Titanium :  Questar 7 Titanium.pdf

- descriptif complet des oculaires utilisés par Questar depuis 1950 : https://www.questarcorporation.com/questar.htm (voir rubrique "eyepieces and eyepieces accessories")



* Sans et Streiffe (USA)

- lunettes achromatiques 600 (60/910), 601 (60/700) et 610 (76,2/910) - 1960 : Sans et Streiffe_SS 600_601_610.pdf

- lunette achromatique 618 (76/1200) - 1960 : Sans_And_Streiffe,_Inc._1960s_No._618_Spacemaster_600_Power_76mm_Equatorial_Refractor_Telescope_Manual.pdf

- lunette achromatique 617 explorer 450 power (60/900) - 1960 :  Sans_And_Streiffe_No._617_Explorer_450_Power_60mm_Manual.pdf



* Scope (USA)

- lunette achromatique 60/750 / monture azimutale - 1960 Manual_Scope_1960s_Astronomical_Refractor.pdf



* Sears (Canada)

- lunette achromatique 700 power - 90/1400 : Sears_Model_6345_700_Power_90mm_Refractor_Manual.pdf

- lunette achromatique 600 power 6339-A - 76/1200 :  Sears_Model_6339-A_600_Power_76mm_Equatorial_Refractor_Telescope_Manual.pdf

- lunette achromatique 600  power - 76/1200 : Sears_Model_6344_600_Power_76mm_Equatorial_Refractor_Telescope_Manual.pdf

- lunette achromatique 600 power - 80/1200  :  Sears_4454.pdf

- lunette achromatique 450 power - 60/900   :  Sears_Model_6333_450_Power_60mm_Manual.pdf

- lunette achromatique 450 power  - 60/900 : Sears_Model_6305_450_Power_60mm_Equatorial_Refractor_Telescope_Manual.pdf

- lunette achromatique 450 power - 60/900   :  Model_4451_450_Power_60mm_Equatorial_Refractor_Telescope_Manual.pdf

- lunette achromatique 240 power - 60/700   :  SEARS 240 power _1970-60mm_Altazimuth_Mount_Refractor.pdf



* Southern Précision Instrument (USA)

- lunette achromatique 60/1200 f/20 - 1950 : Southern_Precision_Instrument_Company_1950s_60mm_f20_Equatorial_Refractor_Manual.pdf



* Sky Comm Engineering (USA) :

- manuel Sky Commander Manual Sky Commander .pdf



* Stellarvue (USA) :

- manuel lunette 80/9D : Manual Stellarvue 80-9d.pdf



* Swift (Japon)

- Tecnar-Swift Satellite telescope - 1950 : Swift_Instruments,_Inc._1950s_TECNAR_Satellite_Telescope_Instructions.pdf

-  lunettes achromatiques - 1960 : Swift_Instruments,_Inc._1960s_Refractor_Manual.pdf

- lunettes achromatiques 50/700 / 60/810 / 77/1000 - 1961 : Swift_Instruments,_Inc._1961_Manual_Models_831,_838_And_839_Refractor.pdf

- lunette achromatique "Aérolite" modèle 860 : Swift_Instruments,_Inc._Aerolite_Astronomical_Telescope_Model_No._860_Instruction_Manual.pdf



* SYW (Japon)

- lunette achromatique 76/910 : Perl 76 910 syw.pdf (contribution de Guilaume)

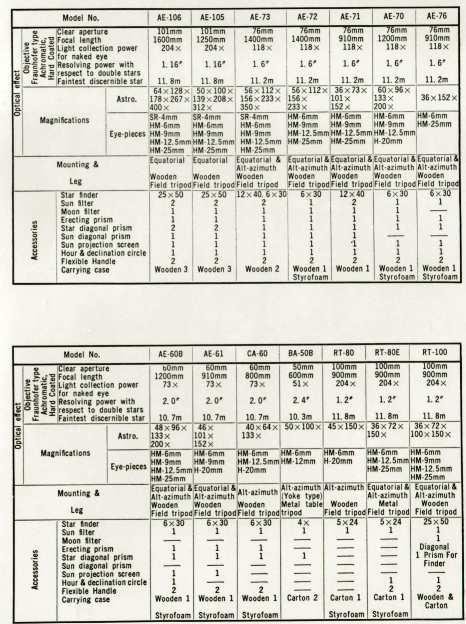

- caractéristiques de différents modèles SYW :




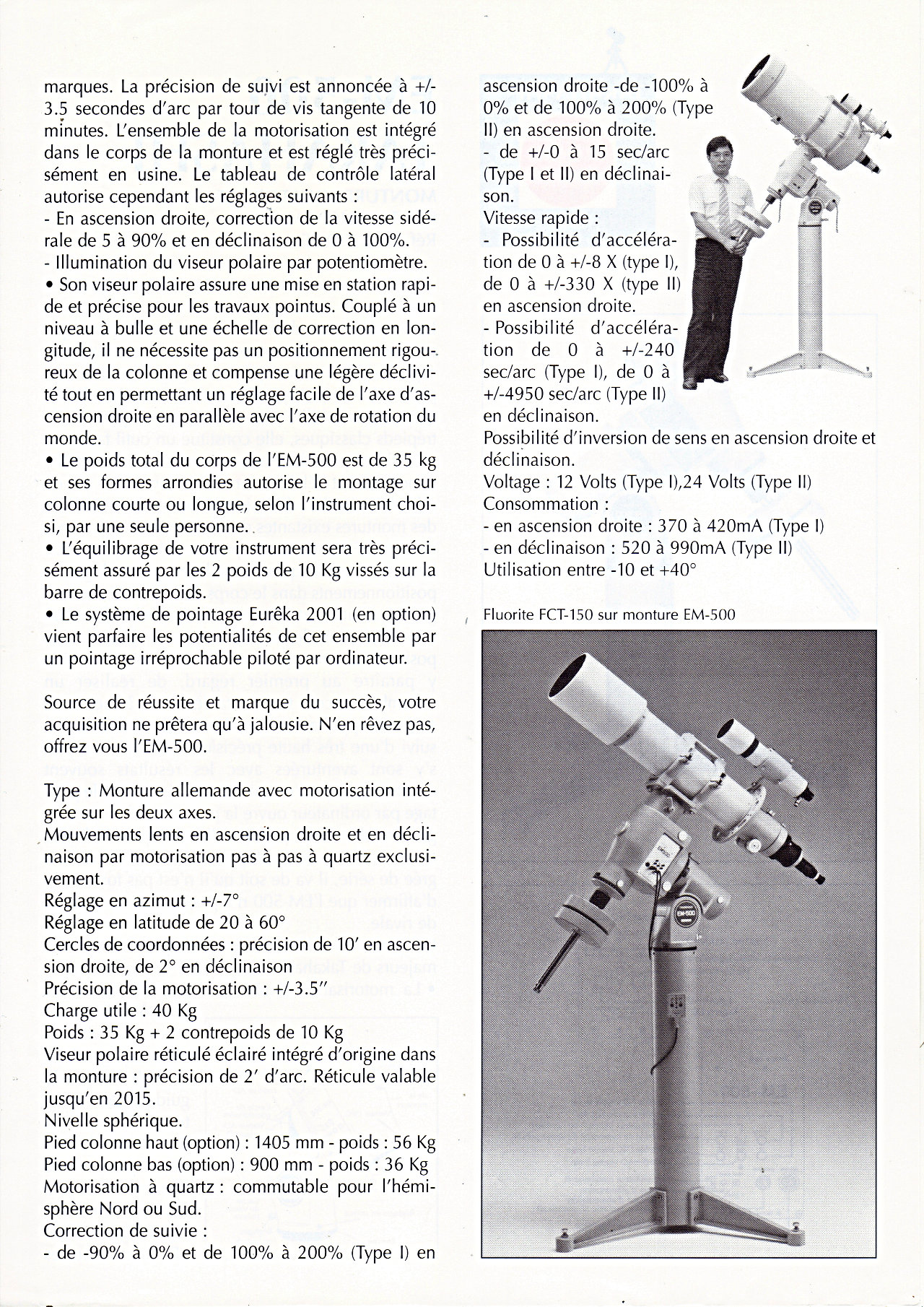

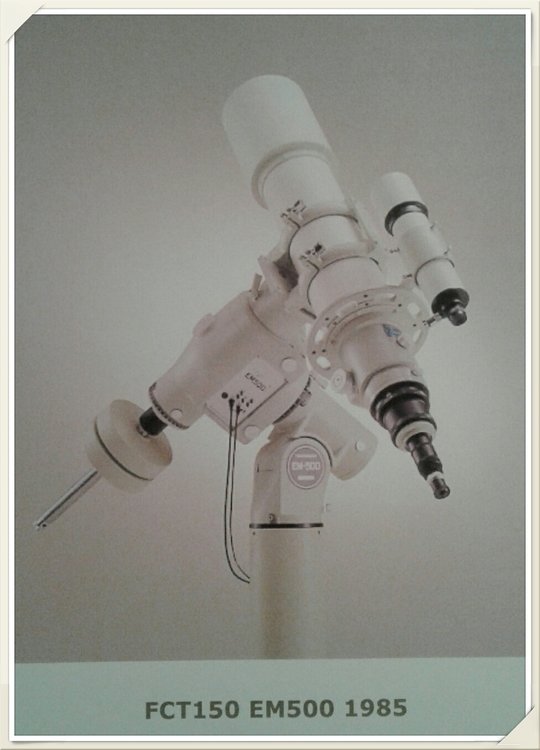

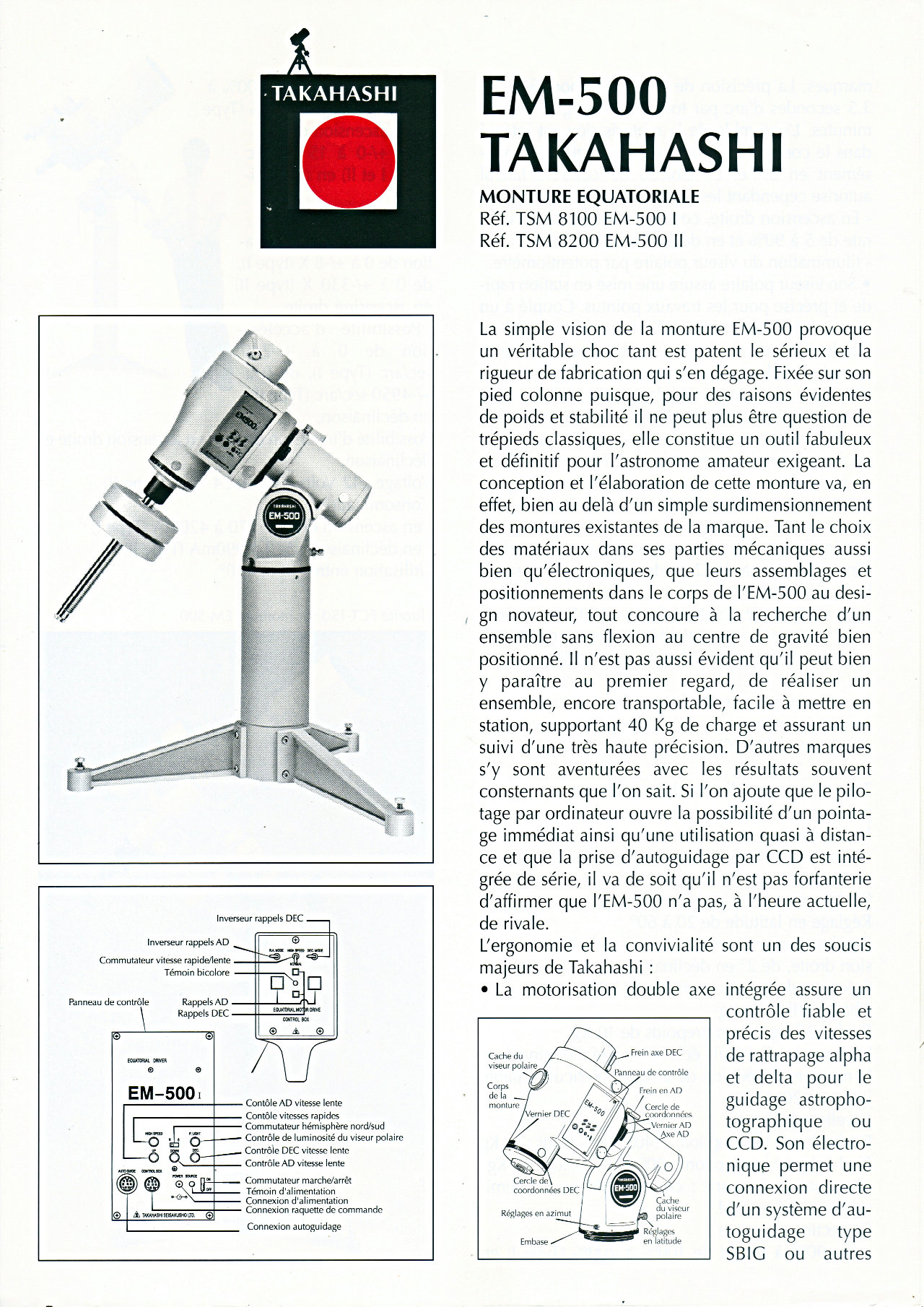

* Takahashi (Japon)

- monture PM 1 : Instruction Manual PM-1.pdf

- monture EM 1 S - 1983 EM_1S Manual.pdf   (contribution de cejy07)

- monture EM 2 - 1983 : EM_2 Manual.pdf

- monture EM 2 S : EM_2S Manual.pdf  (contribution de cejy07)

- monture EM 10 - 1989 : EM-10 USD Manual.pdf

- monture EM 11 - 1987 : Instruction_Manual_EM-11_T-2M.pdf

- monture EM 200 -1989 : Manual EM-200 Temma-2M.pdf

- monture NJP - une évolution de la 160 PNJ (1977/2002 et 2008) : NJP_Manual.pdf  (contribution de cejy07)

-- BRC 250M - 1998 :  BRC_250M_Manual.pdf  (contribution de cejy07)

- Epsilon 130 - 1984 Early_E_130.pdf (contribution de cejy07)

- Epsilon 210 astrograph F/3 - 1993 Epsilon-210 F3 Astrograph Manual.pdf  (contribution de cejy07)

- FCT 76 - 1985 : FCT_76 Manual.pdf  (contribution de cejy07)

- FS série - début en 1994 FS Series Manual.pdf (contribution de cejy07)

- mewlon 180 - 1990 : Mewlon180Manual.pdf  (contribution de cejy07)

- mewlon 210 - 1993 : Mewlon 210.pdf (contribution de cejy07)

- mewlon 300  - 1992-1994 :  Mewlon300_manual.pdf  (contribution de cejy07)

- Sky 90 Instruction_Manual_SKY-90.pdf  (contribution de cejy07)

- TSC 225 (225/2700 à f/12) premier (et dernier) Schmidt Cassegrain de Takahashi qui a connu une courte carrière et dont la production (1989/1991)  a été arrêtée en raison du coût des optiques et de la lame de fermeture finies à la main.  Pour voir à quoi ressemble cet instrument : http://www.nightpixels.net/tsc225.htm  et le manuel : TSC-225.pdf (contribution de cejy07).

* un ajout de quelques matériels postérieurs à l'an 2000  :

- monture EM 400 - 2005 EM-400.pdf (contribution de cejy07)

- C 400 - 2001 : C_400 Manual.pdf  instrument de classe observatoire. Cassegrain 400/5600 à F/14 (contribution de cejy07)

- Epsilon 180 - 2005 E-180ED (1).pdf (contribution de cejy07)

- TSA 102 - 2006 :  TSA-102.pdf  (contribution de cejy07)

* et d'installation d'accessoires divers :

- Installation d'un microfocuser Feather touch : MPA-TAK Instructions (1).pdf (contribution de cejy07)

- moto drive system : TG-SP II (1).pdf (contribution de cejy07)



* TAL (Russie)

- newton 65/502 - 1985 Tal_1985_Newton_Telescope_Manual.pdf

- 100 RS Tal 100RS Manual.pdf

- 100 RSM : Tal 100RSM Manual.pdf

- 150 K : Tal 150K Manual.pdf

- 200 K : Tal 200K manual.pdf

- 150 - 200 - 250 K TAL 150 K - 200 K - 250 K.pdf



* Tanzutsu (Japon)

- télescope catadioptrique 114/1000 / équatoriale (manuel en français) : manuel Tanzutsu-Paralux 114-1000.pdf

 (distribution sous diverses "marques" dont, pour exemple, Paralux)



* Tasco (USA)

- lunette achromatique Terrastro 100 Power 50 mm - 1950 : Tasco_1950s_100x_Terrastro_Refractor 50 mm_Instructions.pdf

- lunette achromatique 9 VR - 60/300 9VR Manual.pdf  (ce manuel est également exploitable pour la Vixen-Orion mini 60 S)

- lunette achromatique 228 Power-  60/910 : Tasco_228_Power_Astronomical_And_Terrestrial_Telescope_Instructions.pdf

- lunette achromatique 76/1200 - 1960 : https://wiki.telescopeclassics.com/images/e/e5/Tasco_1960s_15TE_Instructions.pdf

- lunette achromatique 60/910 - 1960 : https://wiki.telescopeclassics.com/images/0/05/Tasco_1960s_7TE_304_Power_Telescope_Manual.pdf

- lunette achromatique 7 TE-5 500 power - 1966 : Tasco_7TE-5_500_Power_Telescope_Manual.pdf

- lunette achromatique 10 TE-5 600 power - 1966 : Tasco_1966_10TE-5_Instructions.pdf

- lunette achromatique 6 TE- 5 100 power - 1969 : Tasco_1969_6TE-5_100_Power_Instructions.pdf

- newton 114/900 - 1970 : https://wiki.telescopeclassics.com/images/5/53/Tasco_1970s_11TE-5_300_Power_Reflector_Telescope_Manual.pdf

- newton 16 V  150/900 (manuel en Allemand) : Tasco16V.pdf

- montures équatoriales 7700 et 7701 - 1982 : Tasco_montures équatoriales_manuel-1982.pdf



* TEC (USA)

l'entreprise Telescope Enginering Company, crée en 1994, s'est lancée en 2002 dans la fabrication d'une série de lunettes apo de grands diamètres.

Sans être de véritables "instruments anciens", il est, toutefois, intéressant de faire connaissance avec ce type de matériel "haut de gamme".

- 160 mm :TEC-apo_160_fl.pdf

- 180 mm tec_180.pdf (contribution de cejy07)

- 200  mm : tec_200.pdf (contribution de cejy07)



* Tinsley Laboratories (USA)

- Cassegrain 8 " - 1962 Tinsley_Laboratories,_Inc._1962_8-Inch_Cassegrain_Telescope_Instruction_Manual.pdf



* Towa (Japon)

- lunette  achromatique 80/1200 (type 339) Towa-339_Manual.pdf

- lunette achromatique 80 mm (type 600) : Towa_600_Power_80mm_Equatorial_Refractor_Telescope_Manual.pdf

- MMC 8  Cassegrain  80/800 - Dilworth Relay Cassegrain - (contribution d'alaindutexas)

instrument également distribué chez : Perl TTC 80 (Telescope Catadioptrique Cassegrain), Paralux MMC 80, Bresser Pulsar et Wega Cassegrain, Keawa (Italie), Tasco MMC 80ss (tube seul), Bausch et Lomb 61-8080 (tube    seul), et possiblement par Swift et SBS en France.

2 parties

  * manuel Towa CASSEGRAIN TELESCOPE D80F800.pdf

  * traduction en français par Paralux  : TELESCOPE 5080.pdf



* Vixen (Japon)

- manuel du SkySensor 2 :  Manuel SkySensor 2.pdf

- manuel du SkySensor 3 : VNA_SkySensor3DType.pdf

- manuel du SkySensor 2000 : Sky_Sensor_2000_User_Guide.pdf

- SkySensor 2000 PC - complément au manuel d'usage : VixenNorthAmerica_SS2K_SupplementManual.pdf

- équatoriale Super Polaris - 1980  : Vixen_1980s_Super_Polaris_Equatorial_Mount_Telescope_Instruction_Brochure.pdf

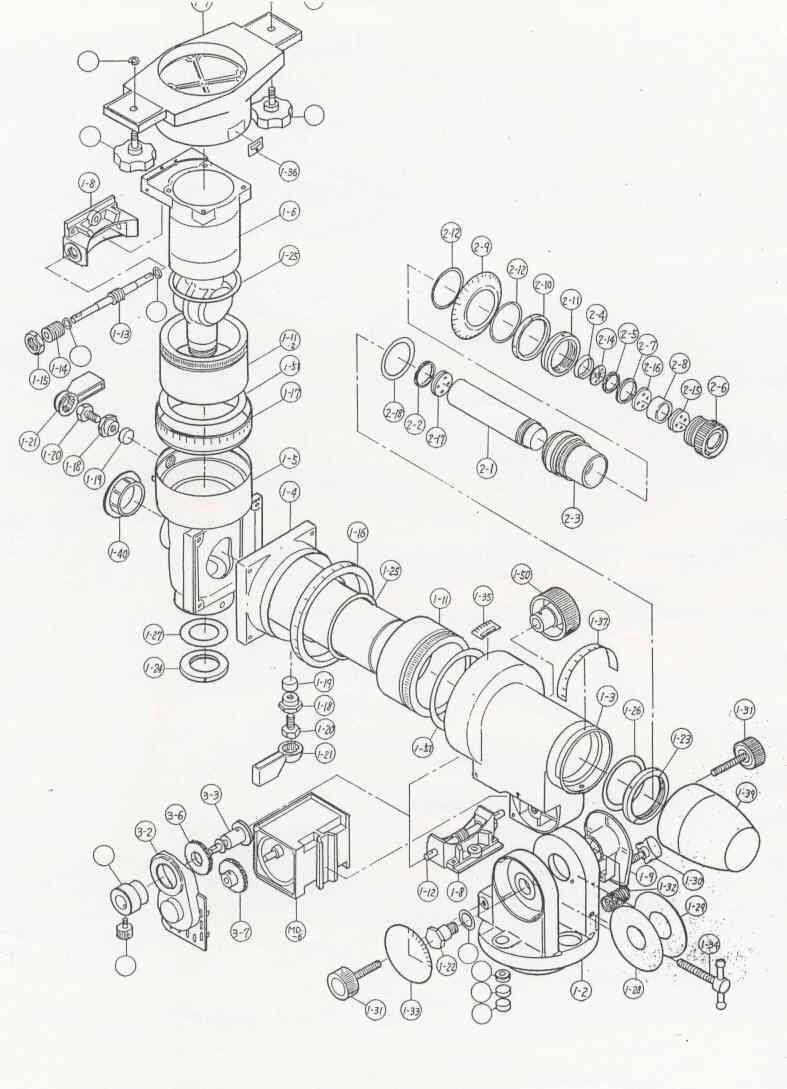

- Super Polaris - "éclaté" :


- équatoriales GP et GP-DX : http://www.super-polaris.fr/wp-content/uploads/2012/03/GP-GPDX-Manual.pdf

- équatoriales GP 2 et GP D2 : GPMounts.pdf (ce n'est pas du "vintage" à proprement parler mais ce manuel peut être utile)

- équatoriale Atlux :

  a) version Skysensor :Vixen Atlux skysensor-manual.pdf

  b) vesion Starbook : Vixen Atlux_Star Book- User_Guide.pdf

- équatoriale SX (Sphinx) Vixen_SX_Sphinx-Manual.pdf (pas véritablement "vintage" : 2004 mais manuel pouvant être utile pour des possesseurs de ce matériel)

- lunette achromatique 60/910 - 1970 Vixen_1970s_60mm_x_910mm_Alt-Az_Telescope_Manual_(Japanese).pdf

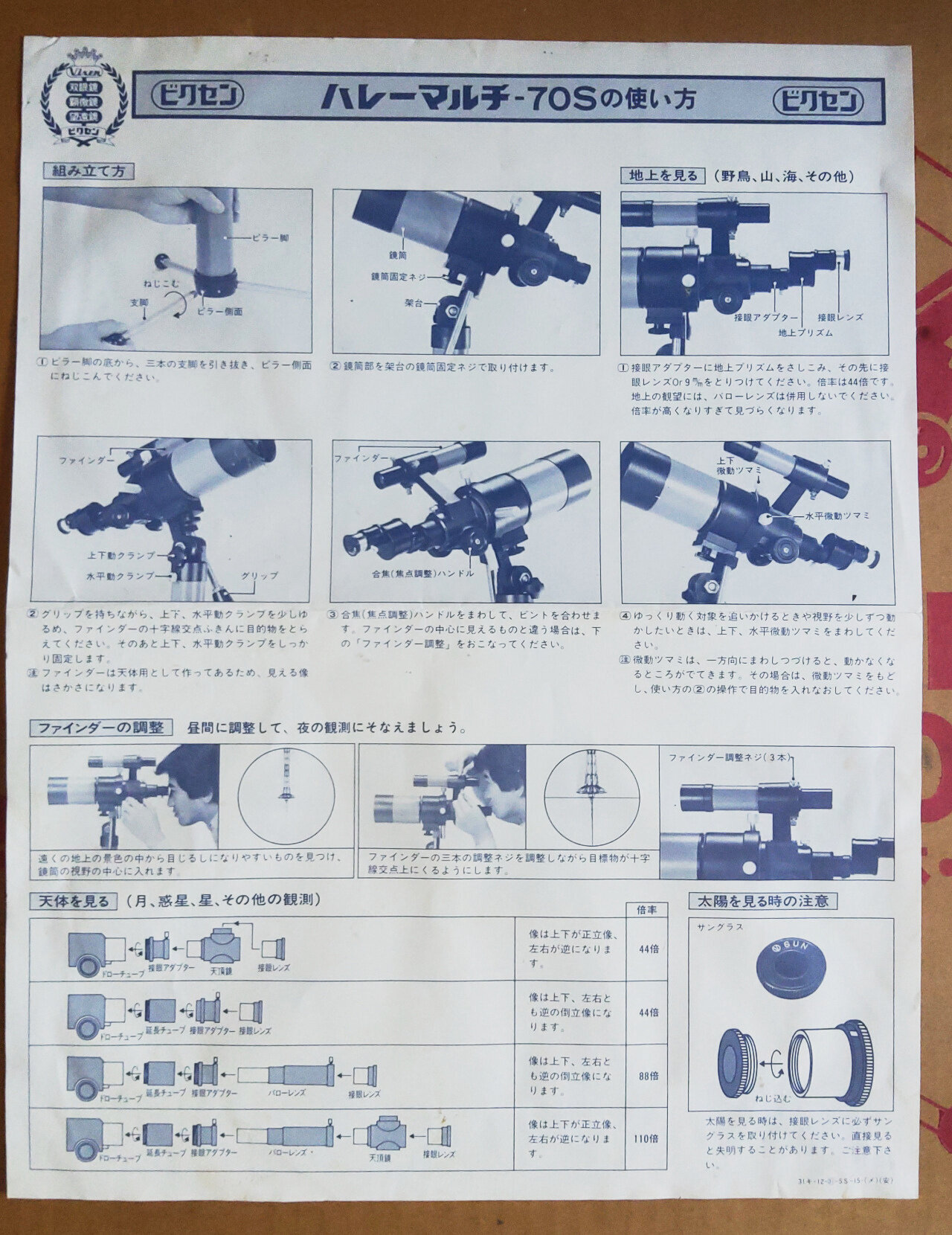

-  lunette Halley 70 mm : PERL VIXEN Halley 70 Notice.pdf (contribution de Guilaume)

-  lunette Vixen Planet 80 S : Perl Vixen Planet 80 S.pdf (contribution de Guilaume)



* Zeiss (Allemagne)

- Le site le plus complet (en traduction automatique)  sur la telementor 63/840 : https://translate.google.fr/translate?hl=fr&sl=en&u=http://whuyss.tripod.com/zeiss/&prev=search

- manuel telemator 63/840 : Telemator_manual_de.pdf  (contribution de cejy07)



* Compléments Divers :

1)  un document (en anglais) sur les instruments compacts qui mérite d'être examiné : compact telescope reviews.pdf  (contribution d'alaindutexas)

2)  les divers réfracto reflecteurs "pliés"  (en allemand) : Refracto Reflecteurs - Faltrefraktoren.pdf

3)  Telescopium 400 ans de lunettes et de télescopes. Catalogue de l'exposition : Telescopium_br.pdf





1) - Descriptifs des Maksutov Russes :



A) production terminée ou pratiquement stoppée :



* INTES

Une liste d'instruments (pas encore trouvé de site suffisamment détaillé pour fournir des descriptifs complets de l'ensemble de la gamme des instruments INTES)

 1 ) Maksutov Cassegrain (Rumak)

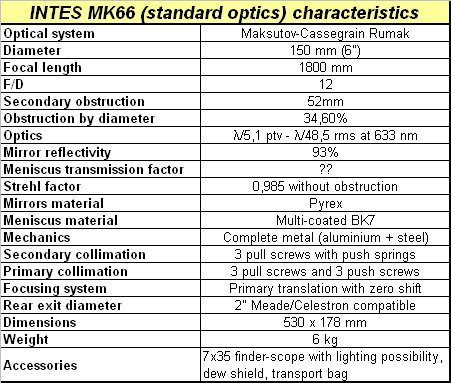

- MK 66- 150/1800 - F/12




- MK 67 : 150 / 1800 - F/12



- MK 69 :  150 / 900  - F/6



- MK 72 : 180 / 1800 - F/10



- MK 91 : 229 / 3100 - F/13,5

autres éléments du descriptif du MK 91 :

- diamètre du miroir secondaire : 75 mm

- diamètre tube : 260 mm

- longueur tube : 750 mm

- poids : 14,5 kg

- mise au point par focuser 2" crayford

- back focus : 200 mm

- grossissement maximum : x 650



2 ) Maksutov Newton

- MN 61 : 152/900 - F/6 (cet instrument se trouvait également chez Orion (USA) en couleur noire sous la dénomination Orion Argonaut)

Caractéristiques détaillées :

- diamètre : 150 mm

- focale : 900 mm

- rapport F/D : 6

- diamètre support secondaire : 29 mm

- obstruction : 19, 7 %

- optique : L/6

- réflectivité miroirs : 93 %

- matières :

* miroirs : Pirex

* ménisque : BK 7 traité multicouches

- collimation  :

* primaire : 3 vis tirantes et 3 vis poussantes

* secondaire : 3 vis tirantes avec ressorts poussants

- mise au point : porte oculaire crayford

- diamètre de sortie : 1 1/4 et 2 "

- tube :

* diamètre : 178 mm

* longueur : 980 mm

* poids : 10 kg



- MN 71 : 180/1080 - F/6





* INTES MICRO

Après la fin d'Intes, Intes manufacture coopérative a été fondée en 1991 par un groupe de techniciens et d'ingénieurs issus d'Intes. A été, par la suite, transformée en Intes Micro.  .

1 ) Maksutov Cassegrain (Rumak)

- Alter M 500

Clear Aperture : 127 mm

Ratio de focale : F/10

Focal length : 1270 mm (+/- 100)

Back focus : 30 - 220

Champ photographique : 1 ° 54 '

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Grossissements avec oculaire (12 et 21 mm) : x 105 / x 60

                           avec Barlow et lentille 2,4 x Barlow : x 150 : x 144

Obstruction centrale : 34 %

Mise au point : par ajustement du miroir principal

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 370 mm / 173 mm - poids : 3,4 kg



- Alter M 603

Clear Aperture : 152 mm

Ratio de focale : F/10

Focal length : 1520 mm (+/- 100)

Back focus : 30 - 250

Champ photographique : 1 ° 35 '

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Grossissements avec oculaire (12 et 21 mm) : x 126 / x 72

                           avec Barlow et lentille 2,4 x Barlow : x 300 / x 173

Obstruction centrale : 33 %

Mise au point : par ajustement du miroir principal

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 440 mm / 198 mm - poids : 4,8 kg



- Alter M 615

Clear Aperture : 152 mm

Ratio de focale : F/15

Focal length : 2280 mm (+/- 100)

Back focus : 15 - 290

Champ photographique : 1 ° 03 '

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Grossissements avec oculaire (12 et 21 mm) : x 190 / x 128

                           avec Barlow et lentille 2,4 x Barlow : x 456 / x 260

Obstruction centrale : 28 %

Mise au point : par ajustement du miroir principal

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 440 mm / 198 mm - poids : 4,9 kg



- Alter M 6511

Clear Aperture : 160 mm

Ratio de focale : F/11

Focal length : 1760 mm (+/- 100)

Back focus : 125

Champ photographique : 0° 321 '

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Obstruction centrale : 33 %

Mise au point : par ajustement du miroir principal

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 470 mm / 200 mm - poids : 7 kg



- Alter M 703

Clear Aperture : 178 mm

Ratio de focale : F/10

Focal length : 1780 mm (+/- 100)

Back focus : 30 - 250

Champ photographique : 1 ° 20 '

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Grossissements avec oculaire (12 et 21 mm) : x 150 / x 85

                           avec Barlow et lentille 2,4 x Barlow : x 300 / x 173

Obstruction centrale : 32 %

Mise au point : par ajustement du miroir principal

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 495 mm / 220 mm - poids : 5,7 kg



- Alter M 703 Deluxe

caractéristiques identiques au M 703 excepté :

- Qualité optique : PV L/8 ou mieux - CKO (RMS) : 0,03



- Alter M 715

Clear Aperture : 178 mm

Ratio de focale : F/15

Focal length : 2670 mm (+/- 100)

Back focus : 15 - 290

Champ photographique : 0 ° 54 '

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Grossissements avec oculaire (12 et 21 mm) : x 225 / x 128

                           avec Barlow et lentille 2,4 x Barlow : x 540 / x 308

Obstruction centrale :27 %

Mise au point : par ajustement du miroir principal

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 555 mm / 220 mm - poids : 6 kg



- Alter M 715 Deluxe

caractéristiques identiques au M 715 excepté :

- Qualité optique : PV L/8 ou mieux - CKO (RMS) : 0,03



- Alter M 809

Clear Aperture : 203 mm

Ratio de focale : F/10

Focal length : 2030 mm (+/- 100)

Back focus : 30 - 250

Champ photographique : 1 ° 12 '

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Grossissements avec oculaire (12 et 21 mm) : x 169 / x 96

                           avec Barlow et lentille 2,4 x Barlow : x 405 / x 230

Obstruction centrale : 31,5 %

Mise au point : par ajustement du miroir principal

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 585 mm / 254 mm - poids : 11 kg



- Alter M 809 Deluxe

caractéristiques identiques au M 809 excepté :

- Qualité optique : PV L/8 ou mieux - CKO (RMS) : 0,03



- Alter M 815

Clear Aperture : 203 mm

Ratio de focale : F/15

Focal length : 3045 mm (+/- 100)

Back focus : 15 - 290

Champ photographique :0° 45 '

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Grossissements avec oculaire (12 et 21 mm) : x 250 / x 144

                          avec Barlow et lentille 2,4 x Barlow : x 607 / x 347

Obstruction centrale : 24 %

Mise au point : par ajustement du miroir principal

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 665 mm / 254 mm - poids : 12 kg



- Alter M 815 Deluxe

caractéristiques identiques au M 815 excepté :

- Qualité optique : PV L/8 ou mieux - CKO (RMS) : 0,03



- Alter M 606

Clear Aperture : 254 mm

Ratio de focale : F/10

Focal length : 2540 mm (+/- 100)

Back focus : 15 - 290

Champ photographique :1°

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Grossissements avec oculaire (12 et 21 mm) : x 212 / x 121

                          avec Barlow et lentille 2,4 x Barlow : x 508 / x 290

Obstruction centrale : 33 %

Mise au point : par ajustement du miroir principal

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 745 mm / 300 mm - poids : 15 kg



- Alter M 1008 (dit Deluxe ?)

Clear Aperture : 254 mm

Ratio de focale : F/10

Focal length : 2540 mm (+/- 100)

Back focus : 15 - 290

Champ photographique :0° 46 '

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Grossissements avec oculaire (12 et 21 mm) : x 212 / x 121

                          avec Barlow et lentille 2,4 x Barlow : x 508 / x 290

Obstruction centrale : 33 %

Mise au point par ajustement du miroir principal

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 745 mm / 300  mm - poids : 15 kg



- Alter M 1010 Deluxe

Clear Aperture : 254 mm

Ratio de focale : F/10

Focal length : 2540 mm (+/- 100)

Back focus : 15 - 290

Champ photographique :1°

Qualité optique : PV L/8 ou mieux - CKO (RMS) : 0,03

Grossissements avec oculaire (12 et 21 mm) : x 212 / x 121

                          avec Barlow et lentille 2,4 x Barlow : x 508 / x 290

Obstruction centrale : 33 %

Mise au point : par ajustement du miroir principal

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 745 mm / 300 mm - poids : 15 kg



- Alter M 1012

Clear Aperture : 254 mm

Ratio de focale : F/12,5

Focal length : 3175 mm (+/- 100)

Back focus : 15 - 290

Champ photographique :0° 48'

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Grossissements avec oculaire (12 et 21 mm) : x 265 / x 152

                          avec Barlow et lentille 2,4 x Barlow : x 636 / x 362

Obstruction centrale : 33 %

Mise au point : par ajustement du miroir principal

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 820 mm / 300 mm - poids : 17 kg



- Alter M 1012 Deluxe

caractéristiques identiques au M 1012 excepté :

- Qualité optique : PV L/8 ou mieux - CKO (RMS) : 0,03



- Alter M 1015

Clear Aperture : 254 mm

Ratio de focale : F/15

Focal length : 3810 mm (+/- 100)

Back focus : 15 - 290

Champ photographique :0° 38'

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Grossissements avec oculaire (12 et 21 mm) : x 317 / x 181

                          avec Barlow et lentille 2,4 x Barlow : x 760 / x 434

Obstruction centrale : 33 %

Mise au point : par ajustement du miroir principal

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 875 mm / 300 mm - poids : 19 kg



- Alter M 1015 Deluxe

caractéristiques identiques au M 1015 excepté :

- Qualité optique : PV L/8 ou mieux - CKO (RMS) : 0,03



- Alter M 1210 Deluxe

Clear Aperture : 305 mm

Ratio de focale : F/12,5

Focal length : 3850 mm (+/- 100)

Back focus : 15 - 290

Champ photographique :0° 36'

Qualité optique : PV L/8 ou mieux - CKO (RMS) : 0,041 (?)

Grossissements avec oculaire (12 et 21 mm) : x 321 / x 183

                          avec Barlow et lentille 2,4 x Barlow : x 770 / x 439

Obstruction centrale : 28 %

Mise au point : par ajustement du miroir principal

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 935 mm / 300 mm - poids : 28 kg



- Alter M 1212

Clear Aperture : 305 mm

Ratio de focale : F/12,5

Focal length : 3850 mm (+/- 100)

Back focus : 15 - 290

Champ photographique :0° 38'

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Grossissements avec oculaire (12 et 21 mm) : x 321 / x 183

                          avec Barlow et lentille 2,4 x Barlow : x 770 / x 439

Obstruction centrale : 28 %

Mise au point : par ajustement du miroir principal

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 935 mm / 300 mm - poids : 28 kg



- Alter M 1212 Deluxe

caractéristiques identiques au M 1212 excepté :

- Qualité optique : PV L/8 ou mieux - CKO (RMS) : 0,03



- Alter M 1215 Deluxe

Clear Aperture : 305 mm

Ratio de focale : F/15

Focal length : 4575 mm (+/- 100)

Back focus : 15 - 290

Champ photographique :0° 32 '

Qualité optique : PV L/8 ou mieux - CKO (RMS) : 0,03

Grossissements avec oculaire (12 et 21 mm) : x 361 / x 218

                          avec Barlow et lentille 2,4 x Barlow : x 914 / x 523

Obstruction centrale : 25 %

Mise au point : par ajustement du miroir principal

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 985 mm / 300 mm - poids : 30 kg



- Alter M 1410

Clear Aperture : 356 mm

Ratio de focale : F/10

Focal length : 4575 mm (+/- 100)

Back focus : 15 - 290

Champ photographique :0° 48 '

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Grossissements avec oculaire (12 et 21 mm) : x 297 / x 170

                          avec Barlow et lentille 2,4 x Barlow : x 712 / x 408

Obstruction centrale : 29 %

Mise au point  par 3 " à double vitesse de mise au point

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 1050 mm / 420 mm - poids : 55 kg



- Alter M 1412 Deluxe

Clear Aperture : 356 mm

Ratio de focale : F/10

Focal length : 4575 mm (+/- 100)

Back focus : 15 - 290

Champ photographique :0° 48 '

Qualité optique : PV L/8 ou mieux - CKO (RMS) : 0,03

Grossissements avec oculaire (12 et 21 mm) : x 297 / x 170

                          avec Barlow et lentille 2,4 x Barlow : x 712 / x 408

Obstruction centrale : 29 %

Mise au point  par 3 " à double vitesse de mise au point

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : Sital avec revêtement aluminium réfléchissant  et protection SIO 2

Tube : longueur, diamètre : 1050 mm / 420 mm - poids : 55 kg



- Alter M 1610 Deluxe

Clear Aperture : 400 mm

Ratio de focale : F/10

Focal length : 4000 mm (+/- 100)

Back focus : 15 - 290

Champ photographique :0° 46 '

Qualité optique : PV L/8 ou mieux - CKO (RMS) : 0,03

Grossissements avec oculaire (12 et 21 mm) : x 333 / x 190

                          avec Barlow et lentille 2,4 x Barlow : x 799 / x 456

Obstruction centrale : 31 %

Mise au point : par ajustement du miroir principal

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire :LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 1200 mm / 490 mm - poids : 65 kg



Le système de mise au point des INTES MICRO (la meilleure réponse pour éviter le shifting inhérent aux système de translation du miroir primaire des Mak et S.C) :

Image associée





2 ) Maksutov Newton

- Alter MH 56

Clear Aperture : 127 mm

Ratio de focale : F/6

Focal length : 762 mm (+/- 80)

Back focus : 40

Champ photographique : 3 ° 10 '

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Obstruction centrale : 22 %

Mise au point : mise au point P.O 2 "

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire :K 7, LK 5 (pyrex) avec revêtement en aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 725 mm / 173 mm - poids : 5,4 kg



- Alter MH 58

Clear Aperture : 127 mm

Ratio de focale : F/8

Focal length : 1016 mm (+/- 80)

Back focus : 40

Champ photographique : 2° 20 ''

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Obstruction centrale : 20 %

Mise au point : mise au point P.O 2 "

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire :K 7, LK 5 (pyrex) avec revêtement en aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 950 mm / 173 mm - poids : 7 kg



- Alter MH 66

Clear Aperture : 152 mm

Ratio de focale : F/6

Focal length : 912 mm (+/- 80)

Back focus : 40

Champ photographique : 2 ° 40 '

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Obstruction centrale : 21 %

Mise au point : mise au point P.O 2 "

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire :K 7, LK 5 (pyrex) avec revêtement en aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 890 mm / 198 mm - poids : 6,9 kg



- Alter MH 68

Clear Aperture : 158 mm

Ratio de focale : F/6

Focal length : 1216 mm (+/- 80)

Back focus : 40

Champ photographique : 2 °

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Obstruction centrale : 17 %

Mise au point : mise au point P.O 2 "

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire :K 7, LK 5 (pyrex) avec revêtement en aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 1180 mm / 198 mm - poids : 9,9 kg



- Alter MN 65

Clear Aperture : 163 mm

Ratio de focale : F/5,5

Focal length : 894 mm (+/- 80)

Back focus : 40

Champ photographique : 2 ° 30 '

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Obstruction centrale : 26 %

Mise au point : mise au point P.O 2 "

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire :K 7, LK 5 (pyrex) avec revêtement en aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 840 mm / 210 mm - poids : 9 kg



- Alter MH 76

Clear Aperture : 178 mm

Ratio de focale : F/6

Focal length : 1068 mm (+/- 80)

Back focus : 40

Champ photographique : 2 ° 15 '

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Obstruction centrale :20 %

Mise au point : mise au point P.O 2 "

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire :K 7, LK 5 (pyrex) avec revêtement en aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 1055 mm / 220 mm - poids :11,9 kg



- Alter MH 78

Clear Aperture : 178 mm

Ratio de focale : F/8

Focal length : 1424 mm (+/- 80)

Back focus : 40

Champ photographique : 1° 40''

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Obstruction centrale :16 %

Mise au point : mise au point P.O 2 "

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire :K 7, LK 5 (pyrex) avec revêtement en aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 1400 mm / 220 mm - poids :13,6 kg



- Alter MH 86

Clear Aperture : 203 mm

Ratio de focale : F/6

Focal length : 1218 mm (+/- 80)

Back focus : 40

Champ photographique : 1° 57'

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Obstruction centrale :18 %

Mise au point : mise au point P.O 2 "

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire :K 7, LK 5 (pyrex) avec revêtement en aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 1175 mm / 254 mm - poids :18 kg



- Alter MH 105

Clear Aperture : 254 mm

Ratio de focale : F/5,5

Focal length : 1397 mm (+/- 80)

Back focus : 40

Champ photographique : 1° 50'

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Obstruction centrale :22 %

Mise au point : mise au point P.O 2 "

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire :K 7, LK 5 (pyrex) avec revêtement en aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 1335 mm / 300 mm - poids : 26 kg



- Alter MH 105 Deluxe

Clear Aperture : 254 mm

Ratio de focale : F/5,5

Focal length : 1397 mm (+/- 80)

Back focus : 40

Champ photographique : 1° 50'

Qualité optique : PV L/8 ou mieux - CKO (RMS) : 0,041

Obstruction centrale :22 %

Mise au point : mise au point P.O 2 "

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire :K 7, LK 5 (pyrex) avec revêtement en aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 1335 mm / 300 mm - poids : 26 kg



- Alter MH 124 Deluxe

Clear Aperture : 305 mm

Ratio de focale : F/6

Focal length : 1921 mm (+/- 80)

Back focus : 40

Champ photographique : 1° 15 '

Qualité optique : PV L/8 ou mieux - CKO (RMS) : 0,041

Obstruction centrale :18 %

Mise au point : mise au point P.O 2 "

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire :K 7, LK 5 (pyrex) avec revêtement en aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 1840 mm / 370 mm - poids : 38 kg



- Alter MH 126

Clear Aperture : 305 mm

Ratio de focale : F/6

Focal length : 1921 mm (+/- 80)

Back focus : 40

Champ photographique : 1° 15 '

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Obstruction centrale : 18 %

Mise au point : mise au point P.O 2 "

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire :K 7, LK 5 (pyrex) avec revêtement en aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 1840 mm / 370 mm - poids : 38 kg



- Alter MH 126 Deluxe

Clear Aperture : 305 mm

Ratio de focale : F/6

Focal length : 1921 mm (+/- 80)

Back focus : 40

Champ photographique : 1° 41 ' (?)

Qualité optique : PV L/8 ou mieux - CKO (RMS) : 0,041

Obstruction centrale : 18 %

Mise au point : mise au point P.O 2 "

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire :K 7, LK 5 (pyrex) avec revêtement en aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 1840 mm / 370 mm - poids : 38 kg



- Alter MH 144 Deluxe

Clear Aperture : 356 mm

Ratio de focale : F/4,5

Focal length : 1600 mm (+/- 80)

Back focus : 40

Champ photographique : 2 ° 30 '

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Obstruction centrale : 20 %

Mise au point : mise au point P.O 2 "

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire :K 7, LK 5 (pyrex) avec revêtement en aluminium réfléchissant et protection SIO2  être

Tube : longueur, diamètre : 1900 mm / 400 mm - poids : 45 kg



3 ) Astrographes

- Alter M 606

Clear Aperture : 152 mm

Ratio de focale : F/6

Focal length : 912 mm (+/- 20)

Back focus : 30 - 250

Champ photographique :2 ° 46 '

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Obstruction centrale : 50 %

Mise au point : par ajustement du miroir principal

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 730 mm / 200 mm - poids : 7 kg



- Alter MH 74 (M N)

Clear Aperture : 174 mm

Ratio de focale : F/4

Focal length : 712 mm (+/- 20)

Back focus : plus 60

Champ photographique : 3 ° 20 '

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Obstruction centrale : 31 %

Mise au point : par ajustement du miroir principal

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 700 mm / 200 mm - poids : 8 kg



- Alter M 706

Clear Aperture : 178 mm

Ratio de focale : F/6

Focal length : 1068 mm (+/- 30)

Back focus : 60

Champ photographique :2 ° 18 '

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Obstruction centrale : 45 %

Mise au point : par ajustement du miroir principal

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 460 / 220 mm - poids : 7 kg



- Alter M 706 Deluxe

caractéristiques identiques au M 706 excepté :

- Qualité optique : PV L/8 ou mieux - CKO (RMS) : 0,03



- Alter M 806

Clear Aperture : 203

Ratio de focale : F/6

Focal length : 1218 mm (+/- 30)

Back focus : 60

Champ photographique :2 °

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Obstruction centrale : 44 %

Mise au point : par ajustement du miroir principal

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 535 / 254 mm - poids : 9 kg



- Alter M 806 Deluxe

caractéristiques identiques au M 806 excepté :

- Qualité optique : PV L/8 ou mieux - CKO (RMS) : 0,03



- Alter MH 84 (M N)

Clear Aperture : 203 mm

Ratio de focale : F/4

Focal length : 812 mm (+/- 20)

Back focus : plus 60

Champ photographique : 2 ° 55 '

Qualité optique : PV L/6 ou mieux - CKO (RMS) : 0,041

Obstruction centrale : 35 %

Mise au point : par ajustement du miroir principal

Matériau des différentes parties du tube : aluminium

Miroirs primaire et secondaire : LK 7, LK 5 (pyrex) avec revêtement aluminium réfléchissant et protection SIO2

Tube : longueur, diamètre : 800 mm / 254 mm - poids : 13 kg



- Alter MH 84 Deluxe (M N)

caractéristiques identiques au MH 84 excepté :

- Qualité optique : PV L/8 ou mieux - CKO (RMS) : 0,03





* SANTEL

Relativement récente dans la production de télescopes, SANTEL , formée par l'un des maîtres opticiens d'Intes, s'est avérée être au niveau des autres fabricants tant au niveau optique que mécanique.

Cette officine a notamment produit le très réussi MK 91 à f/ 13, instrument recherché par les amateurs "lunaires" et "planétaires".

- Santel MK6 6” F/12 Mak. Cass.

Clear Aperture  : 150mm ( 6” )
Focal Length : 1800mm (72” )
Tube Diameter : 180mm (7.1” )SANTEL a nptammen
Tube Length : 300mm ( 12” ) Plus Dew Shield 440mm (17.3” )
Tube Weight : 6kg (13lb )
Back Focus : 130mm (5.1” )
Diameter Of Central Obstruction : 50mm ( 2” ) 33%
Meniscus : K8 Glass Less Than 1% Reflection, Broadband Multicoated.
Mirror  :LK5 Aluminized With SiO2 Protection.
Tube  : Aluminum White Textured
Focuser : Crayford Type 2”
Finder : 6 X 35 Mm On Quick Release Bracket
Camera Holder :No
Optical Quality  : 1/6th To 1/7th Wave PTV
Cooling : No



- Santel MK7 7” F/ 10 Mak. Cass.

Clear Aperture : 180mm ( 7.1” )
Focal Length  : 1800mm ( 70” )
Tube Diameter : 210mm ( 8.3” )
Tube Length: : 560mm (22.0” )
Tube Weight :7kg ( 15.4lb )
Back Focus : 130mm ( 5.1” )
Diameter Of Central Obstruction : 60mm ( 2.36” ) 33%
Meniscus : K8 Glass Less Than 1% Reflection, Broadband Multicoated
Mirror : LK5 Glass Aluminized SiO2 Protected
Tube : Aluminum White Textured
Focusing: Moving Mirror Zero Image Shift
Finder : 10 X 50mm On Quick Release Bracket
Camera Holder : No
Optical Quality : 1/6th To 1/7th Wave PTV.
Cooling : No



- Santel MK91 F/13 Mak Cass.

Clear Aperture : 231mm ( 9.1” )
Focal Length : 2972mm ( 117”)
Tube Diameter : 260mm ( 10.25” )
Tube Length : 648mm ( 25.5”) Plus Focuser 762mm (30” )
Tube Weight : 13.6kg ( 30lb )
Diameter Of Secondary Obstruction : 63mm (2.5”) 27%
Meniscus : K8 Glass Less Than 1% Reflection Broadband Multicoated
Mirror : LK5 Aluminized SiO2 Protected.
Tube : Aluminum White Textured
Focusing :Crayford Type
Finder : 10x 50mm On Quick Release Bracket
Camera Holder : No
Optical Quality : 1/6th To 1/7th Wave PTV
Cooling :: None





* STF Mirage :

Formée à partir de personnels issus d'Intes, STF a acquis une bonne réputation en raison d'une production de télecope de grande qualité.

Tubes sans bafflage contrairement aux Intes Micro. Disposent d'un système de déplacement du miroir primaire par fourche bien supérieur au système Celestron.

- Mirage 7” F/10 Deluxe Mak Cass.

Clear Aperture : 180 mm (7.1” )

Focal Length : 1800mm ( 71” )
Tube Diameter : 208mm ( 8.2”)Formée à partir
Tube Length : 533mm (21” ) Plus Dew Shield 733mm (29” )
Tube Weight : 8.8kg ( 19.4lb )
Back Focus : 90mm To 300mm ( 3.5” To 12” )
Diameter Of Secondary Obstruction : 60mm (2.36” ) 33%
Meniscus: K8 Glass Less Than 1% Reflection, Broadband Multicoated
Mirror : K5 Glass Aluminized SiO2 Protected
Tube :Aluminum White Textured
Focusing : Moving Mirror Zero Image Shift
Finder : 10x50mm On Quick Release Bracket.
Camera Holder : Yes
Optical Quality : 1/8th Wave PTV Plus
Cooling : Three Vents 12Volt Fan Plus Power Cord.



- Mirage 8” F/10 Deluxe Mak Cass.

Clear Aperture : 203mm ( 8” )
Focal Length : 2030mm (80” )
Tube Diameter : 235mm (9.25” )
Tube Length : 533mm (21” ) Plus Dew Shield 730mm (28.75”)
Tube Weight :10kg (22lb)
Back Focus : 90mm (3.5” ) To 300mm (12” )
Diameter Of Secondary Obstruction : 62mm (2.4” ) 30.5%
Meniscus : K8 Glass Less Than 1% Reflection Broadband Multicoated
Mirror : LK5 Aluminized SiO2 Protected
Tube : Aluminum White Textured.
Focusing : Moving Mirror Zero Image Shift
Finder : 10x50mm On Quick Release Bracket
Camera Holder :Yes
Optical Quality : 1/8th Wave PTV
Cooling : 12 Volt Fan With Power Cord.





* YLENA

- 150

Aperture : 150 mm

Focal lenght : 2130 mm

Relative aperture : 14,2

Field of view : 0,5 °

Focusing range : 5 m toinfinity

Resolution : 0,9 sec

Dimensions : Diam 180 mm / tube  510 mm

Weight : 6,2 kg

Optics : Astro sital

Primary miror : L 10



- il existe encore un 85/1200 à F/ 14,1 avec des miroirs de caractéristiques identiques

dimensions du tube : diamètre 106 mm / longueur 290 mm : poids 1,6 kg.





B )  Marques toujours actives :



* TAL

TAL produit actuellement 3 instruments de type Kletsov : 150, 200 et 250 mm



- Le descriptif détaillé du 150 :

Aperture, mm

150

Focal length, mm

1550

Focal ratio

1:10.3

Resolving power

0.8"

Limiting visual magnitude

13m

Magnification, min

60x (f=25mm)

Magnification, max

320x (f =10mm & Barlow 2x)

Optical scheme

Klevtsov

Angular photographic field

40' (23.3mm)

Angular visual field, max

41' (f=25mm)

Angular visual field, min

8' (f =10mm & Barlow 2x)

Central obstruction area, %

13

Length of tube / with focuser, mm

310/410

Latitude range of mounting

0...70�

Focuser

1.25"

Magnification of the finderscope

6x

Angular field of finderscope

8�

Voltage of the supplying mains, V

220 (110) �10%

Current frequency, Hz

50 (60)

Output voltage of the supply unit, V

12 �10%

Weight of the tube, kg

7

Weight of the telescope, kg

23

Weight of the telescope packed, kg

30





- Les principales caractéristiques des TAL 200 K et 250 K  :

                                                        TAL 200 K                         TAL 250 K

Aperture :                                         200 mm                             250 mm

Focal lengt:                                      2000 mm                           2130 mm

Focal ratio :                                      f/10                                    f/ 8,5

Resolving power :                            0,6 "                                    0,5 "

Limiting visual magnitude :              13,4                                    14

Optical Scheme :                             Kletsov                                Kletsov

Angular visual field (max) :              31 '                                      33 '

Central obstruction area :                12 %                                   12,5

Focuser :                                         1,25 "                                  1,25" / 2 "

Lenght of tube :                               430 mm                    :          450 mm

Weight of tube :                              12 kg                                    15,7 kg

     "          telescope :                      30 kg                                    48 kg





* LOMO

Localisée à Saint-Pétersbourg, c'était à l'origine une firme franco-russe (fondée en 1914). Nationalisée en 1919, elle a pris le nom de GOMZ en 1930, puis celui de LOMO en 1962.

Elle produit ou a produit de l'optique militaire, des microscopes, des endoscopes, des jumelles, des télescopes, des lunettes astronomiques, des instruments scientifiques et médicaux et du matériel pour la photographie et le cinéma.

Désormais privatisée en 1993, elle emploierait actuellement 2 800 personnes et semble définitivement abandonner la production d'instruments astronomiques destinés aux amateurs.

Une liste d'instruments existants

- Maksutov Cssegrain :

-  Astel 70 : 70/925 mm - F/13,2

-  Astel 90 : 90/1125 - F/12,5

-  Astel 95 : 95/1200 mm - F/12,6

-  Astel 133,5 : 133,5/335 - F/10

-  Astel 150 : 150/2134 - F/ 14,2

-  Astel 180 : 180/1800 - F/10

-  Astel 203 : 203/2030 - F/ 10

- Maksutov Grégory :

- Astel 60 : 60/1168 - F/19,5

- Maksutov Newton :

- Astel 102 MN : 102/561 - F/5,5

- Astel 152 MN : 152/675 - F/4,4

- Astel 203 MN : 203/927 - F/4,6





C) Annexes :



1 ) Diverses formules de Maksutov (source: site Laurent) :

- Gregory Maksutov Cassegrain :

Bien que D. Maksutov l'avait envisagé, c'est Gregory (américain) qui a popularisé le premier une formule de maksutov pour de l'observation visuelle en aluminant un spot sur la face interne de la lame du ménisque en guise de miroir secondaire.

Ce type de formule a fait le succès des premiers mak mais, compte tenu du faible degré de liberté de ce système, pour conserver une optique entièrement sphérique, le rapport d'ouverture devait alors rester assez élevé..

- Rumak / Simak Maksutov Cassegrain :

Mieux corrigés hors axe que le Gegory, ils ont été mis au point en utilisant un secondaire spécifique indépendant du ménisque avec un degré de liberté supplémentaire. La correction extra axiale est bien meilleure et toutes les surfaces peuvent rester sphérique sans répercussion notable au foyer.

Cette formule est utilisée sur la plupart des mak russes.

- Maksutov à ménisque intégré au secondaire :

Il s'agit d'un mak à tube ouvert dont le ménisque est intégré au secondaire (donc traversé 2 fois par la lumière) et éventuellement  associé (Kletsov) ou non (Shafer) à un miroir secondaire de type Mangin (lentille dont la face arrière est aluminée).

Pour exemple, des instruments de ce type sont produits par Vixen (VMC 200, 260) et TAL. Ils bénéficient d'une bonne correction hors axe mais sont nécessairement dotés d'une obstruction importante qui réduit leurs performances sur l'axe. Cette formule comporte un nombre conséquent de surfaces optiques et semble souffrir , au contraire du mak à correcteur pleine ouverture, d'un réglage, d'un assemblage, et d'un centrage assez critique ce qui (peut-être ?) expliquer la rigidité inhabituelle des lames de support dont ils sont équipés.

- Maksutov Newton :

L' avantage principal de cette formule réside dans une obstruction plus petite.

Par rapport au newton parabolique, le Maksutov Newton présente une coma plus faible pour un même rapport d'ouverture.



2 ) Descriptif technique (collimation) :

- un méthode de collimation d'un Maksutov  Rumak :  Collimation mak Rumak.pdf  (source : site de Guilherme de Almeida)



3 ) Démontage d'un Intes Micro :

http://www.astrokraken.fr/demontage-de-l-intes-micro-alter-m603-a46099321







2 ) - Informations diverses :

Vous recherchez des informations ? Cette rubrique est faite pour vous.



* Des mines d'informations à visiter (il ne s'agit pas uniquement d'articles vintage mais également d'informations utiles) :

- le site de Serge Bertorello  "Technique d'astronomie amateur" : http://serge.bertorello.free.fr/index.html

- le site de Thierry Legault :  http://www.astrophoto.fr/technique_fr.html

- les instruments de l'astronomie

Les-instruments-de-lastronomie.pdf



* Le site "Optique Telescopique Amateur " : https://translate.google.fr/translate?hl=fr&sl=en&u=https://www.telescope-optics.net/&prev=search  (Vladimir Sacek)



* Observer le ciel avec une lunette de 60 mm  :  http://60mm.free.fr/fr/l60_deep_sky.php  (site J.R Gillis)



* Astrophotographie et rotation de champ : http://astro.dialou.fr/techniques/astrophotographie/astrophotographie-et-rotation-de-champ/ (site Astro Dialou)



* L'erreur périodique : http://jlv.duhamel.free.fr/etudes/erreur_periodique/erreur periodique.htm (site Jean-Luc Duhamel)



* Le Star Test :   http://www.astrosurf.com/eternity/startest/startest.htm   (site J.L Dauvergne)



* Formules optiques : http://astrosurf.com/agerard/quesako/formules_optiques.html (site Alain Gérard)



* La mise en station mise_en_station.pdf (site club Quasar 95)



* La collimation des télescopes et le test optimal sur une étoile brillante :

La collimation des telescopes et le test optimal sur une étoile brillante.pdf  (Site D. Bergeron)



* Tutoriel Webastro (réalisation de Daube_sonne): Laser de collimation : https://www.webastro.net/forums/topic/96065-laser-de-collimation-tuto

odebtité

* La Qualité du ciel (dont l'estimation de la turbulence) : La qualite du ciel.pdf  (site club Quasar 95)



* Les défauts des images optiques :  Les defauts des images optiques.pdf  (site club Quasar 95)



* Les solutions contre la buée : les solutions contre la buée.pdf (site club Quasar 95)



* Les lames de fermeture : lames_de_fermeture.pdf  (site club Quasar 95)



* Un article "vintage" : les bases de la photo argentique



* le matériel pour l'astrophotographie dans les années 1980 :

- 1 )  le matériel pour l'astrophotographie dans les années 80-1.pdfsymboles japonais

- 2 )  le matériel pour l'astrophotographie dans les années 80-2.pdfjaponais



* Vous souhaitez connaître le nom d'un instrument ou d'oculaires japonais ne comportant qu'un "logo" qui ne vous permet pas de les identifier  ?

Nos "confrères" de Cloudy Night n'ont pas manqué de dresser une longue liste des symboles japonais : https://translateé.google.fr/translate?hl=fr&sl=en&u=httpsune ://www.cloudynights.com/topic/277396-the-comprehensive-list-of-japanese-symbols/&prev=search







  • J'aime 2

Share this post


Link to post
Share on other sites

Encore de la superbe et intéressante lecture!:) Merci Staffy!



Je vais fouiller dans mes archives...



JM

Share this post


Link to post
Share on other sites
il y a 30 minutes, Jean-MiCiel a dit :

Je vais fouiller dans mes archives...





Le premier envoi devrait déjà ravir de nombreux amateurs du Perl JPM 114/900.

Intégration le 12/10  ;)

Share this post


Link to post
Share on other sites

Et hop, épinglé ! :cool:



  • J'aime 1

Share this post


Link to post
Share on other sites

Bon j'en ai un bon paquet en Taka en fouillant bien je devrais compléter cette marque.

Ah bon y'a une taille maxi, la suite plus loin.  😌









Share this post


Link to post
Share on other sites

suite et fin Taka

































Share this post


Link to post
Share on other sites
Il y a 4 heures, cejy07 a dit :

j'en ai un bon paquet en Taka en fouillant bien je devrais compléter cette marque.



Effectivement ;).

Je vais les intégrer aujourd'hui.



Merci pour cette contribution .

Share this post


Link to post
Share on other sites
Le ‎20‎/‎10‎/‎2018 à 10:04, staffy a dit :

Merci pour cette contribution .

De rien je vais fouiller dans mes DD dès que j'aurais un créneau et voir ce qu'il y a .

A+ et bon ciel :)

A partir de quelle année peut on considérer ces manuels en tant qu'anciens ? Merci, c'est pour éviter que je t'envoies tout et n'importe quoi. :merci:





Share this post


Link to post
Share on other sites
Il y a 5 heures, cejy07 a dit :

A partir de quelle année peut on considérer ces manuels en tant qu'anciens ?



 Je me suis fixé sur 20 ans (soit 1998) mais, pour quelques sujets qui présentent un intérêt certain ou pour des marques "remarquables" (telles qu'Astro-Physics ou Takahashi),  j'intègre les documents jusqu'en 2008 (10 ans ) en mentionnant la date de parution ou de mise sur le marché.

Share this post


Link to post
Share on other sites

Deux petit PDF pour finir ma participation. ;)







Share this post


Link to post
Share on other sites

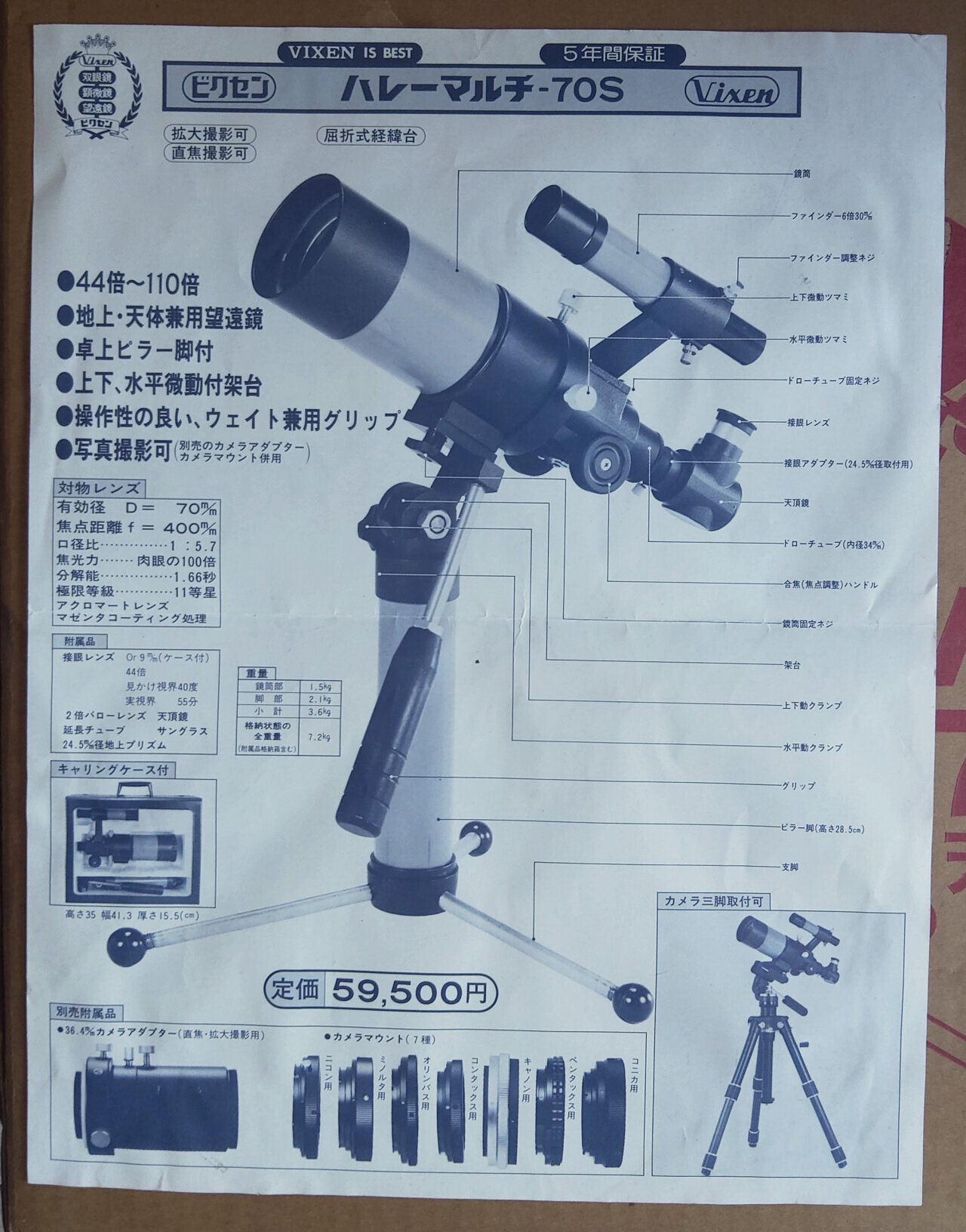

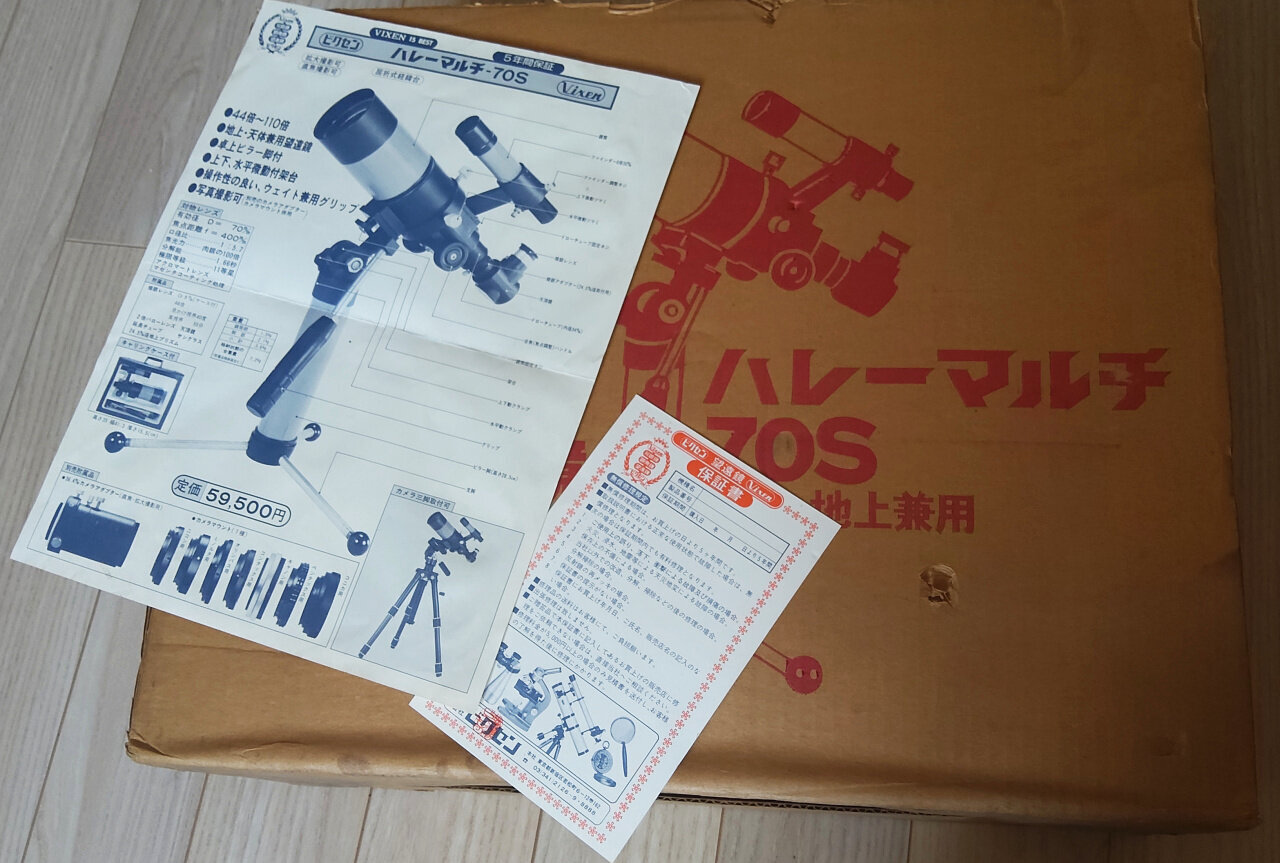

Petit joueur! :be:   Le mien a 40 ans et il est orange :D

J'ai la traduction française du mode d'emploi faite par Devaux et Chevet mais çà fait une trentaine de pages





Share this post


Link to post
Share on other sites
il y a une heure, Great gig in the sky a dit :

C'est normal, t'es beaucoup plus vieux ! :be:

Pas vieux, ancien ou vintage :)

  • Haha 1

Share this post


Link to post
Share on other sites
Il y a 10 heures, Great gig in the sky a dit :

Je ne connais pas l'année de cette pub , je dirais 2000 à vue de nez.



J'aurais dit 1998 puisque le BRC 250 était posé sur cette monture http://www.takahashi-europe.com/en/EM-500.php ... mais   (??)  :



2018-01-07 21.21.04.jpg



 ... et mes félicitations pour ton nouvel achat :be:

Share this post


Link to post
Share on other sites
Il y a 8 heures, Great gig in the sky a dit :

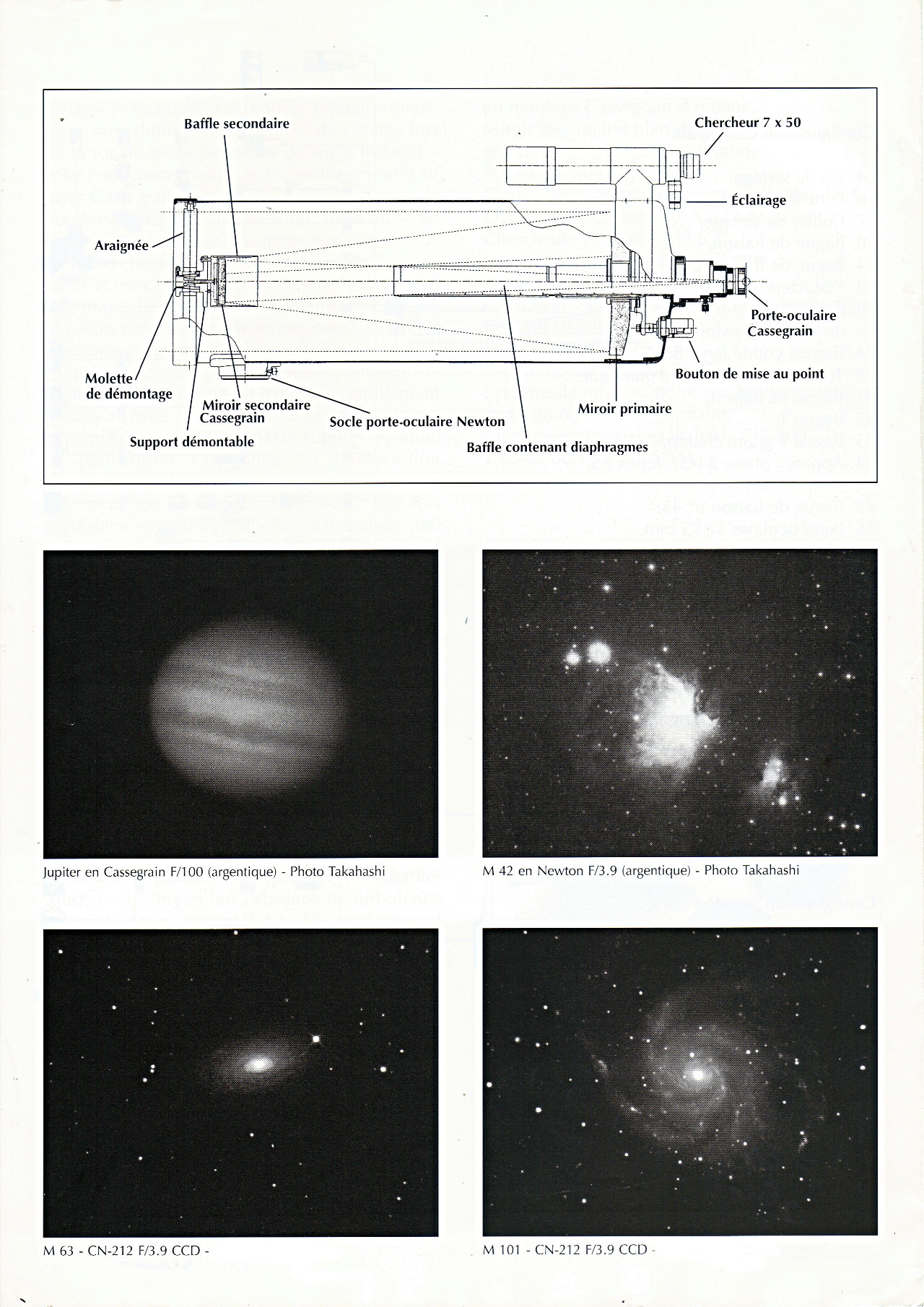

Une autre pub du début du siècle :

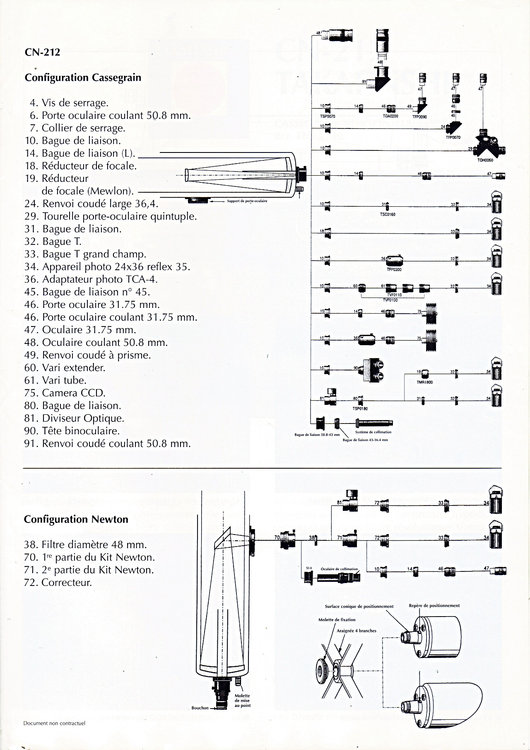

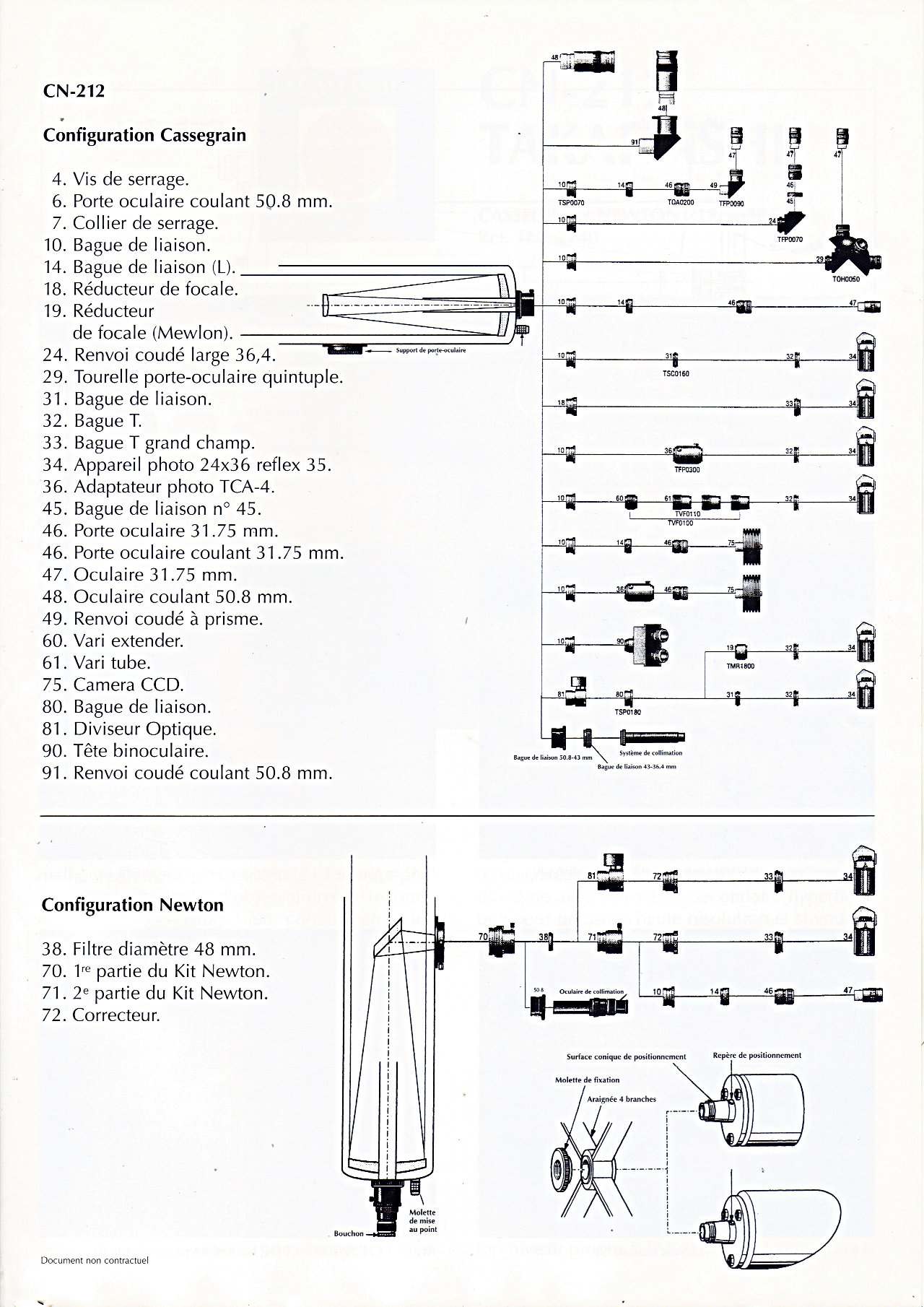

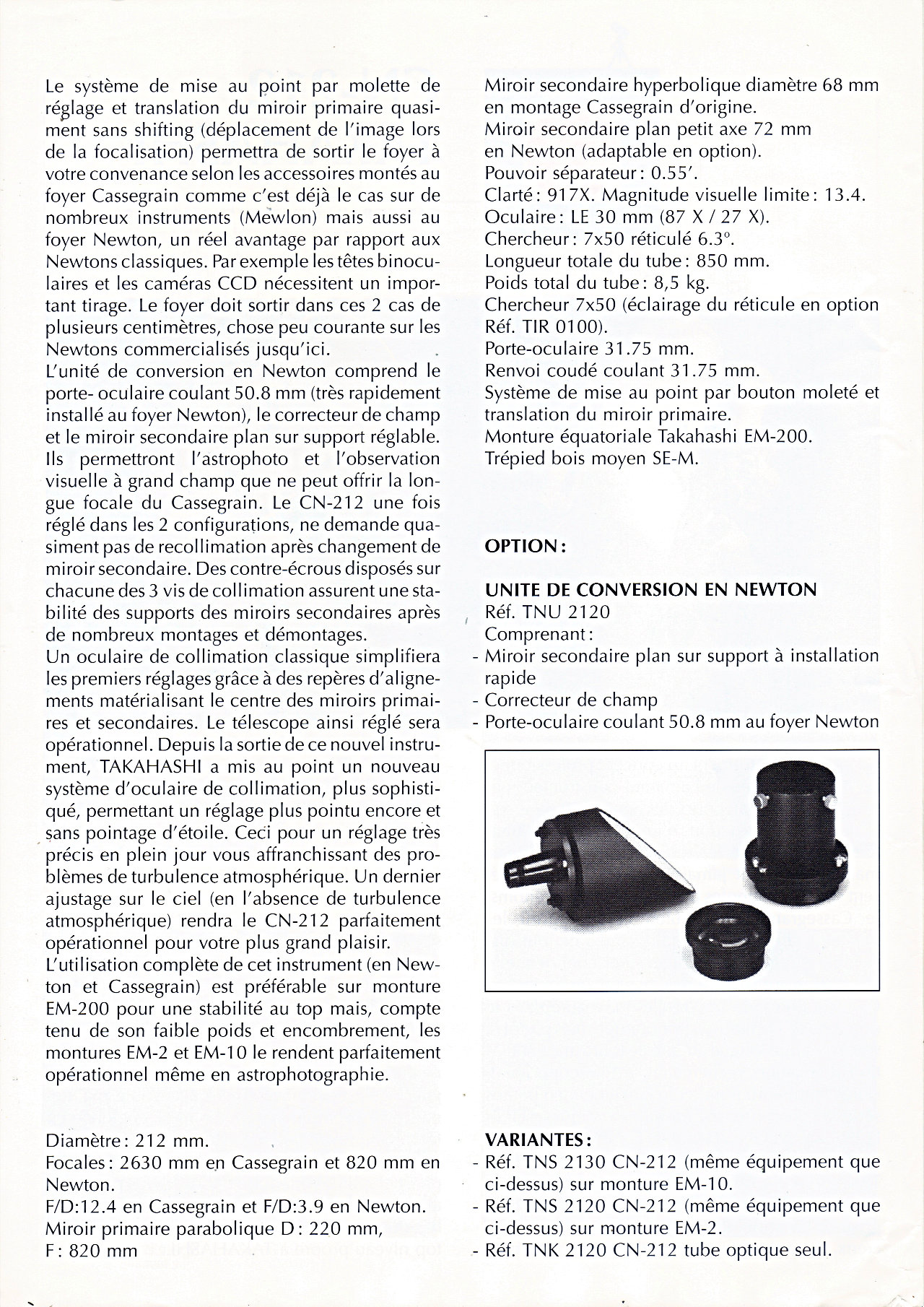

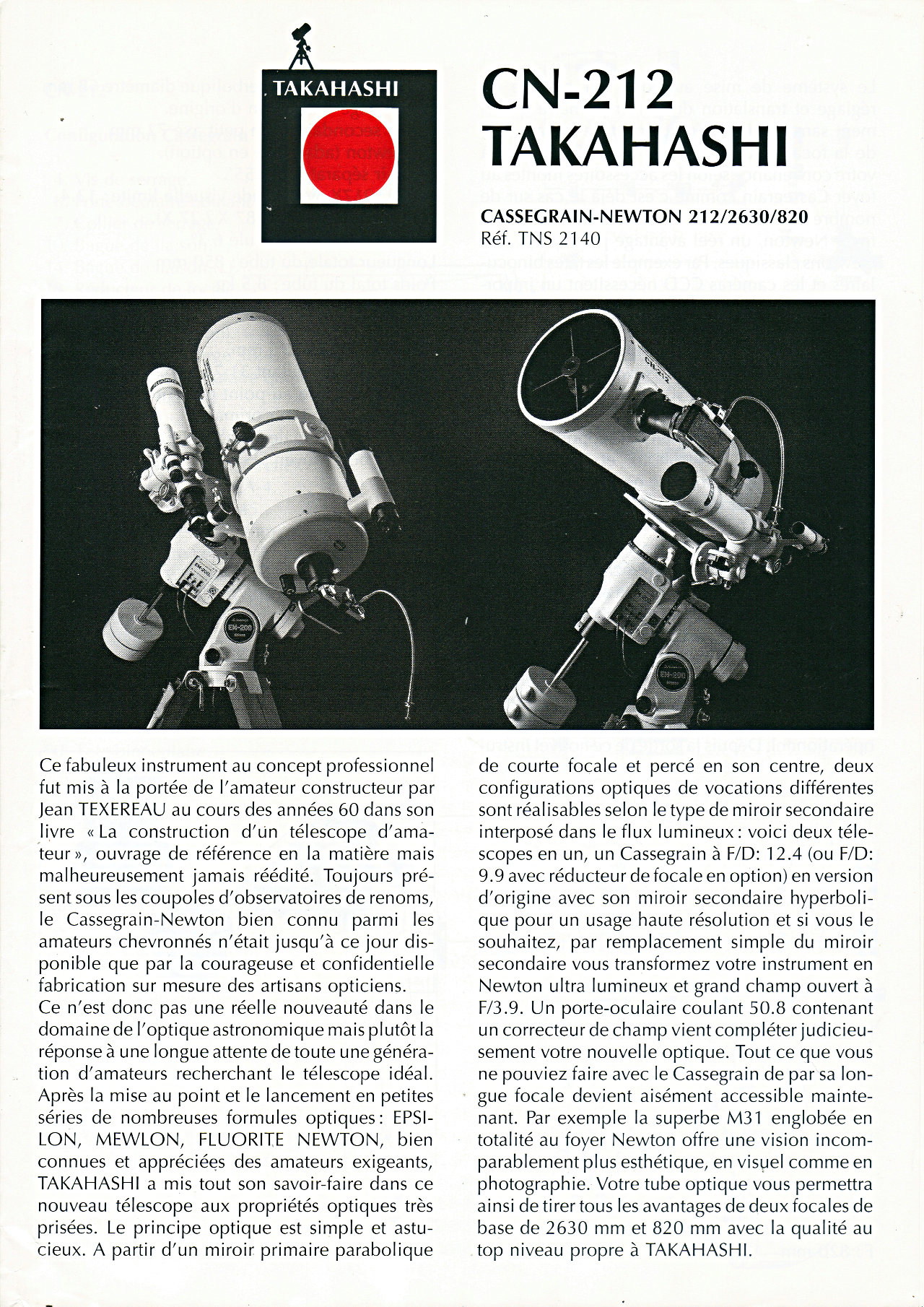

 Le Cassegrain-Newton CN 212 (212/2600 à f/12,4 et F/9,9 avec réducteur de focale a été mis en vente en 1995.



Comme nous sommes dans la rubrique "manuels", je vais transférer ces 2 pages de présentations de matériels (ainsi que celle du Celestar 8 De Luxe)  dans la rubrique "catalogues et documentations diverses ".



Et merci pour cet envoi :)

Share this post


Link to post
Share on other sites
il y a 1 minute, staffy a dit :

 Le Cassegrain-Newton CN 212 (212/2600 à f/12,4 et F/9,9 avec réducteur de focale a été mis en vente en 1995.



Comme nous sommes dans la rubrique "manuels", je vais transférer ces 2 pages de présentations de matériels dans la rubrique "catalogues et documentations diverses ".

Et merci pour cet envoi.

Pas de problème, je pensais que c'était le même post . :)


Share this post


Link to post
Share on other sites
Il y a 6 heures, pejive a dit :

J'ai la traduction française du mode d'emploi faite par Devaux et Chevet mais çà fait une trentaine de pages



Ce manuel sera bienvenu. Prends ton temps, il n'est, pour le moment, pas mis en ligne.



Je vais transférer la présentation du Celestron 8 dans la rubrique "catalogues et documentations diverses ".



Avec mes remerciements.

Share this post


Link to post
Share on other sites

Compte tenu de la fermeture d'officines russes productrices de Maksutov, je vais, dans les prochains jours, essayer de mettre en place des descriptifs de ces instruments pour éviter que leurs caractéristiques disparaissent dans les profondeurs des moteurs de recherches ou des forums d'astronomie.

Share this post


Link to post
Share on other sites



Fin du recensement des descriptifs  des maksutov russes.



Mise en place d'une rubrique "Informations / sujets divers".

  • J'aime 1

Share this post


Link to post
Share on other sites

Actualisation du sujet au 18 / 05  / 2020

- manuels et descriptifs techniques :   264

- descriptifs sur les maksutovs russes : 75

- informations diverses        :                  19



2 sujets ajoutés en partie 1 ) - manuels et descriptifs techniques

  • Merci / Quelle qualité! 3

Share this post


Link to post
Share on other sites

Intégration du manuel Towa  Cassegrain 80/800  (contribution d'alaindutexas)

2 parties :

- manuel Towa d'origine

- traduction faite par Paralux (l'un des distributeurs de cet instrument).

Share this post


Link to post
Share on other sites
