Tuto en images réglage du viseur polaire EQ5 et EQ6

[archange34]

Oui cela suffit . Mais au delà de le mettre dans l axe il faut aussi le calibrer pour que quand tu tournes l axe ad ce que tu vises soit fixe dans le VP .

[don_dario]

Merci de repondre aussi vite, oui je sais pour le calibrage...une chose qui peut aider pour calibrer c'est de remplacer les vis BTR par des vis qui bloquent les oculaires 31.75mm, j'ai

essayer avec une et ça marche (plus besoin de clé BTR et en plus on peut utiliser deux á la fois), maintenant il faut que je m'en procure (c'est á dire 3 en tout).

[don_dario]

Kits de 3 molettes pour viseur polaire SkyWatcher



Voici des vis sur ----> http://www.pierro-astro.com



http://www.pierro-astro.com/materiel-astronomique/montures/accessoires-montures/kits-de-3-molettes-pour-viseur-polaire-skywatcher_detail



Description :



Ce kit de 3 molettes en acier bruni de couleur noir va vous permettre le réglage rapide et facile de votre viseur polaire.



Ces molettes viennent remplacer les 3 vis pointeau à tête creuse hexagonale des viseurs polaire type SkyWatcher situées au niveau du réticule polaire.



Leur remplacement est très simple : dévissez les vis une par une puis remplacez-les par celles fournies. Leur utilisation ne gène pas la fermeture du capot du viseur polaire de l'EQ6.



Il suffit ensuite de centrer le réticule du viseur polaire, à la main, très confortablement.



Compatible avec les viseurs polaires des montures EQ8, AZ-EQ6, EQ6, NEQ6, Atlas, HEQ5 et Sirius



Ces vis sont en acier bruni de qualité.

[Captain Flam]

Je trouve que la dépense pour ce type d'application n'est pas justifiée



Le réglage du viseur polaire ce fait une fois pour toute

Avec ces vis le risque de dérégler le viseur est important du fait qu'elles sont extérieur et donc possible d'y toucher



Fab

[DrGkill2]

Merci easybob08

Je suis encore étonné que presque 4 ans après mon TUTO est toujours utile



Fab



Je confirme Merci !

[JMDSomme]

Je confirme Merci !



Et je "sur-confirme" ! Super tuto au quel je suis revenu après un démontage complet de ma monture.

Ce tuto sera sans doute encore utile dans de nombreuses années.

Jean-Marc

[rastastronote]

bonjour, le probléme que je rencontre et que ma monture ne va pas plus bas que 30° .... normale ?

[verseau67]

bonjour, le probléme que je rencontre et que ma monture ne va pas plus bas que 30° .... normale ?



Normal?



Ca dépend... Ta monture est elle neuve?

Si oui, je ne pense pas que ce soit normal.

Si non, c'est que l' ancien propriétaire a modifié la rotule de latitude en y mettant une butée pour faciliter le réglage et que la vis ne plie pas (fragile).



Moi j' ai également fait cette modif'.



Pour le réglage du VP, je ne pense pas que la monture soit obligatoirement de niveau dans ce sens. Le plus important c' est qu' elle le soit sur l' axe AD.



Régis.

[verseau67]

http://www.webastro.net/forum/showthread.php?p=1705720



Regarde le message 41.



Régis.

[rastastronote]

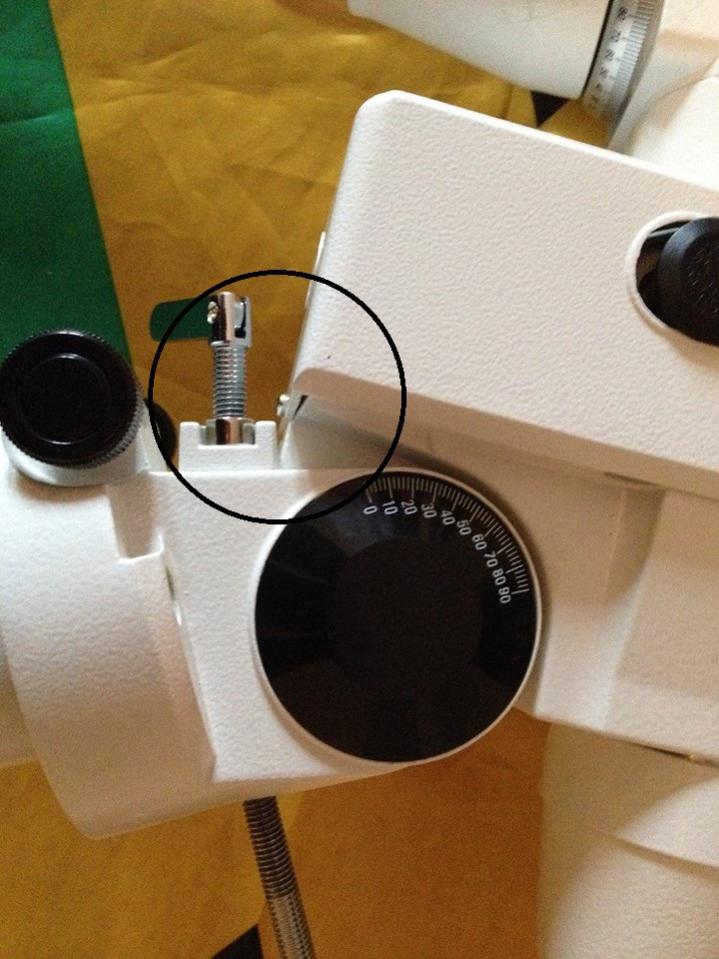

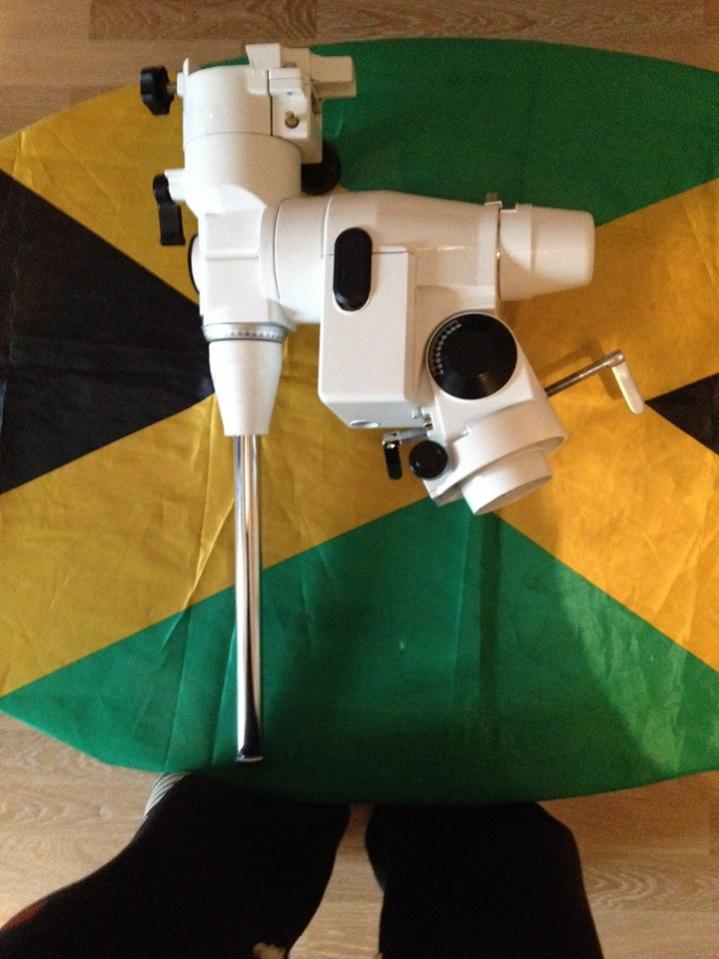

voici pour que se soit plus explicite j'ai pris quelque photo en piéce jointe.

j'ai entouré le problème, la monture arrive en "buté".

la monture a un peu moin d'un ans donc elle et relativement neuve.

[verseau67]

Je pensais que tu parlais d' une eq6...



Je vois ou est ton soucis.



Attends l' avis des experts



Régis.

[rastastronote]

oui c'est de ma faute, j'aurai du dire neq5....

car du coup j'ai vraiment du mal a réglé mon viseur qui que je pointe a 30° et ça c'est vraiment gênant.

sur ceux en attendent je vais allez faire quelque crêpe chandeleur oblige

[jeap]

Salut



Je ne pense pas que ça change grand chose que la monture soit a 30° ou a zéro, si ce n'est pour régler la croix avec une cible terrestre qui bien souvent sera basse, dans ce cas, tu fais comme j'ai fait pour régler mon Orion Atlas ( qui suite a une modif ne peut pas descendre bas ) , j'ai déployé un pied de façon a avoir le viseur a l'horizontale, ce qui m'a permis de pouvoir viser un poteau pour ce réglage et ça le fait très bien



Tu as essayé d'enlever la longue vis et la petite plaque que tu as entouré sur la photo ?

[rastastronote]

Oui j'ai tout eseyé, c'est génant si la monture n'est pas de niveau ?

Et j'ai lu sur un post que les neq5 ne von pas plus bas que 30 degré

[rastastronote]

pfiou aprés plus essaie j'ai enfin réusi a avoir un réglage polaire "tip top"

merci a toi pour le tuto

[Captain Flam]

Les beaux jours arrivent, donc une petite relance du post pourrait aider les nouveaux arrivants

(Et ça commence au message N°1:be:)

http://www.webastro.net/forum/showthread.php?t=81674



Fab

[Petitprost]

Bonjour ,



Je vois que la petite FLAM reste en veilleuse , bonne initiative pour les débutants que nous avons été un jour

[archange34]

Tu as raison ton sujet est toujours d'actualité et nous en parlions d'ailleurs avec un ami ce WK qui avait besoin de calibrer son nouveau VP.

[Mazaks]

Je le up aussi , car j'ai pris connaissance de ce très bon tuto via un autre sujet .





Peut être faudrait il le référencer dans le sujet épinglé "À lire par tous les débutants ..." ,

http://www.webastro.net/forum/showthread.php?t=4387



Bon ciel

[Tulkas]

Merci pour cette superbe description, mais j'avoue avoir du mal à déchiffrer certains des commentaires et je pense que ceux-ci pourraient gagner en lisibilité en utilisant une police plus conventionnelle de couleur noir.

[Astrali]

Merci pour ce tuto ! Je viens de régler mon viseur polaire selon la méthode décrite sur les photos. J'ai dû adapter car j'ai une Neq5 qui ne descend pas en dessous de 30 donc je l'ai mise au plus bas et j'ai mis le pied nord en bas du trottoir et les autres dessus 😕

J'espère que ça va quand même.



Mon problème est lié au résultat final. Je n'ai pas de goto donc je souhaite me servir des cercles gradués. Or, quand j'ai mis le trait blanc en face du repère de la monture, l'axe dec étant à l'horizontal, mon trait blanc en position de repos est à 90degré à gauche. Normal ou faut-il le remodifier ?

Quand je regarde dans le viseur toujours en position de repos, polaris est en bas. Quand je vais faire ma MES faut-il que je la mette en bas ou je tourne mon axe dec pour mettre polaris dedans puis je repasse en mode repos pour profiter du ciel ?!?!

Dernière question : comment je règle mon cercle gradué ? Date, heure...?

Pour le moment je fais du visuel mais quand j'aurais pris mes repères je souhaite faire de la photo 😉

Merci d'avance pour vos réponses

Modifié 1 octobre 2016 par Astrali

[Elendil84]

Merci Captain pour ce tuto (cas n°2 pour moi sur Vixen SP), plus simple que beaucoup d'autres. Je vais tester cette méthode (dès que le ciel se dégage) après avoir bien galéré la dernière fois sur ce réglage.

Modifié 25 octobre 2016 par Elendil84
modif siège / ciel suite à des commentaires taquins :-)

[JMDSomme]

Merci Captain pour ce tuto (cas n°2 pour moi sur Vixen SP), plus simple que beaucoup d'autres. Je vais tester cette méthode (dès que le siège se dégage) après avoir bien galéré la dernière fois sur ce réglage.



Si tu attends que le "siège se dégage" que feras tu quand le ciel sera dégazé ?

[sheppard47]

Bonjour, comment fait t-on quand la monture a subit la modification de la vis de latitude ?( car il est impossible de la mettre en latitude 0

[Alarcon yves]

Bonjour, comment fait t-on quand la monture a subit la modification de la vis de latitude ?( car il est impossible de la mettre en latitude 0

Bonjour, je suppose que c'est pour le réglage du centrage du viseur polaire, dans ce cas on choisis une cible qui est en hauteur pour avoir un peux d'angle (antenne sur un châteaux d'eau), également on ne met pas la monture de niveau en mettant les pieds à différentes longueurs pour gagner également de l'angle, il faut juste faire attention que la monture ne bascule pas en avant.

Yves.

Modifié 1 novembre 2016 par Alarcon yves

[sheppard47]

Merci bien

[sheppard47]

Bonsoir, autre petite question



Il est dit dans le tuto qu'il faut placer la bulle de polaris dans l'axe et direction de la barre de contre poids. Ayant le nouveau VP de skywatcher quel chiffre faut t'il mettre dans l'axe et direction de la barre ?

[Ryo]

C'est simple lorsque la barre de contre poids est à la verticale comme pour la visé polaire le zero en haut et le 6 en bas comme sur l'application pour moi polare scope sur windows 10

A+

[sheppard47]

Ok merci bien cela confirme mes soupesons

[Captain Flam]

Un petit complément à mon TUTO



PDF joliment fait par Rémi Daviot de l'Association des Astronomes Amateurs d’Auvergne.

http://www.astronomes-auvergne.fr/dossiers/index.php?p=obj-download,/Mise+en+station+-+viseur+polaire.pdf



Bon ciel à tous



Fab

Modifié 15 janvier 2017 par Captain Flam
