serge vieillard

réalisation d'un T600 Calédonien

Recommended Posts

Yo !



Voici plus d'un an que l'association astronomique calédonienne a décidé de se lancer dans la conception et la réalisation d'un télescope de 60cm, assurément le plus gros diamètre sur le caillou.

Les plans étant bien arrétés, les financements trouvés et le chantier en cours, vous pouvez suivre cette aventure passionnante ici :



http://www.astrosurf.com/magnitude78/telescopes/T600-ACA/index.html



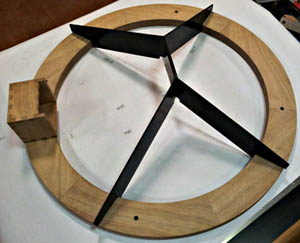

un avant goût en cours de travail, avec la cage secondaire mono-anneau en CTP de superbe facture et araignée en carbone monolythique pyramidale, 4 branches dissymétriques et désaxées. Juste ainsi, l'araignée positionnée dans ses rainures, la rigidité de l'ensemble est stupéfiante.




Share this post


Link to post
Share on other sites

Ah ben voila Robinson (ou bien, est-ce Cyrus Smith ?) qui fait même des télescopes, la-bas sur son île!!



Voila qui commence bien! Bravo pour la réalisation de l'anneau supérieur, tenonté selon les règles de l'art!

Share this post


Link to post
Share on other sites

Beau projet Serge ! De quoi réaliser encore de nombreux et superbes dessins :)

Tous mes voeux pour l'association et chacun de ses membres.

Tiens nous au courant de l'avancement des travaux :wub:

Share this post


Link to post
Share on other sites

Bravo pour ce magnifique projet pour le ciel austral !

Avec des principes qui ont fait leur preuve comme l'araignée pyramidale et la caisse du primaire bien rigide.

On va suivre de près ;)

Share this post


Link to post
Share on other sites

ah oui... ;)

superbe projet et un joli début de chantier,déjà très haut de gamme !!

merci a serge pr le lien et les détails sur la réalisation,qui vont servir a bcp d'entre nous.

j'ai pas trop compris l’intérêt de l'anneau en plusieurs segments courbes mais bon,ça doit être justifié vu les compétences et la qualité de réalisation.



guillaume

Share this post


Link to post
Share on other sites

Je suis admiratif de ce travail de transmission de savoir, bravo Serge et meilleurs cieux à ce beau projet :)



La configuration dobson est arrêtée ou une suite motorisée est prévue ?





(ou bien, est-ce Cyrus Smith ?)

L'image convient tout à fait :)

Share this post


Link to post
Share on other sites

Super projet!!



Mais la vraie question, c'est: tu reviens quand aux RAP???!!! :D

Biz toi! ^^

Share this post


Link to post
Share on other sites

Salut Serge,

voila un projet qui n'est pas sans rappeler le notre. Je vais suivre avec attention votre progression.



Eric

Share this post


Link to post
Share on other sites

Merci à tous pour cet accueil.



pour l'avancement des travaux,

le site sera régulièrement mis à jour et les forums seront alimentés !



pour l'anneau et ses tronçons,

c'est tout simplement de l'optimisation de matière, l'art de minimiser les chutes de ce bois de très belle facture, mais foutrement onéreux. Par exemple, les diverses épaisseurs sont obtenues par collage de planches plus fines disponibles. Par contre les assemblages ne laissent aucun doute sur la qualité : c'est colle PU sous presse, tenon mortaise, assemblage d'angle par découpes en crénaux, bref des choses "du métier".



la motorisation,

elle est prévue par la suite, s'il reste de l'énergie, l'envie et du temps. Après cogitations, ce sera une table équatoriale à 2 secteurs circulaires (incliné à 22°, solution "tropicale" oblige). Une altaz, bof.... trop cher.



les RAP & retrouvailles,

ben, le 19 novembre d'hier est le point de bascule, pile la moitié du séjour, l'anniversaire (un p'tit rhum s'imposa), déjà 2 ans, et dans 2 ans, je crois que ça me piquera sacrément le cul de faire mes valises.... Mais la joie de vous revoir atténuera ce désagrément. Cela montre que dans 2 ans, le T600 DEVRA être totalement opérationnel, pari que je compte bien tenir !



Et oui Eric,

Que j'ai bien pensé à ton projet similaire (dont tu ne nous donnes plus beaucoup de nouvelles), avé la même contrainte : faire passer le joujou dans une porte de 78cm.... Notre plan le permet.



Sacré Pierre,

tu m'obliges à chercher qui est ce satané Cyrus Smith....

Share this post


Link to post
Share on other sites
Sacré Pierre,

tu m'obliges à chercher qui est ce satané Cyrus Smith....

Rhôôô, c'est dans les basiques de la littérature !



:b:

Share this post


Link to post
Share on other sites

Sympa de faire partager cette expérience.

Je viens de commencer les plans d'un 500 alors votre 600 est une source d'inspiration!

Share this post


Link to post
Share on other sites

Salut Serge,



Un très beau début on dirait, avec une araignée qui a de la gueule !

Les serre-joints sont redoutables quand on a le moule / contre moule qui va bien.



Bonne suite, et n'abuse pas trop du rhum local,

Jean-Marc

Share this post


Link to post
Share on other sites

Merci à tous



hélas Jean Marc, la Calédonie, bien que Nouvelle, ne brille pas par ses distilats. C'est donc de l'import antillais ou réunionais, ya pas l'choix.

Tu as bien raison de souligner le mode "serre-joint", dont la mode du "sous vide" ki-fai- higtech tend à éclipser la redoutable efficacité aliée à une simplicité de mise en oeuvre sans pareil. en tout cas le resultat est absolument parfait. Ce sont des pistes à suivre !!!!

Spica, bon courage !!!! nos plans sont, je crois, assez intéressants à pirater.



Les dernières nouvelles,

le cadre du barillet en alu brut de sortie de soudure :




en cours de réalisation :

- triangles du barillet,

- pièces carbone pour la cage secondaire,

- tous les inserts filetés en laiton.

Share this post


Link to post
Share on other sites

Serge, si tu passes par là:



Quelle section de tubes alu pour le barillet?

Exit la colim par l'avant?

poids estimé du primaire?

Share this post


Link to post
Share on other sites



Les dernières nouvelles,

le cadre du barillet en alu brut de sortie de soudure :






Beau cadre de barillet mais une des barres transversales n'aurait-elle pas pu être supprimée? (Celle de la partie avant) Je vois sur la photo que c'est un carré alors qu'une structure en rectangle ne peut-elle pas suffire avantageusement? Cela permet une découpe à 45° plus prononcée ce qui du coup permet un profil "plus bas" du télescope.

Share this post


Link to post
Share on other sites

Serge, merci pour ces réponses.



J'ai vu les plans de principe du support secondaire. J'ai fait aussi sur le 355 directement un support façon Strock mais à 3 ressorts, comme vous avez prévu sur votre 600. Mes plans sont là:

http://namibmikado.eklablog.com/m-support-secondaire-a106580800

Pour des raisons d'encombrement, j'ai dû mettre les 3 ressorts à l'extérieur des vis de colim. Mais ça oblige à sur-tendre le ressort de l'axe optique pour éviter une bascule sur les 2 vis arrières.

Sur le 500 j'espère avoir la place de mettre les ressorts à l'intérieur du triangle formé par les 3 vis du point-trait-plan.



Sur vos plans je ne distingue pas, la position des ressorts / aux vis.

Voilà, juste pour info.

Share this post


Link to post
Share on other sites

Ah oui, suis intéressé aussi par la distance fond (dos) du primaire / sol?

et la distance surface supérieure du rocker /sol.

C'est histoire d'avoir une première approximation de la hauteur au zénith pour mon 500. Il semble que sur vos plans les tourillons ne descendent pas à l'intérieur de la base annulaire; probablement pour respecter le cahier des charges largeur de porte.

N'ayant pas cette contrainte et partant avec 100mm de moins au diamètre, je compte gagner de la hauteur de cette façon ( en optant pour une base et un rocker annulaire et en élargissant leur diamètre afin d'escamoter un peu les tourillons).

Share this post


Link to post
Share on other sites

tu m'obliges à chercher qui est ce satané Cyrus Smith....



Certains voient dans ce nom un quasi anagramme de Yesus Christ....

Share this post


Link to post
Share on other sites

Il est bien zoli, ce cadre de barillet... Eric, ben, tu la mets où, la vis de collimation avant, si tu supprimes la barre transversale avant ??

Share this post


Link to post
Share on other sites

Yo !

Eric,

le cadre est volontairement en carré sur la périphérie (on aurait pu mettre un simple plat sur la traverse du fond sur la foto), tout simplement pour un devis de poids qui permet d'atteindre un équilibrage intéressant, pas trop haut perché. Bref, il me fo un peu de poids au cul -comme sur le T400-c avé son carde en alu. et pi ce cadre est inserré dans la caisse en CTP du primaire, qui va participer à accroitre considérablement la rigidité. Les 4 cornières d'angle où viendra s'attacher la structure triangulée y contribuera aussi. Voir qu'ici, on n'est pas dans une démarche UL, c'est un biniou de "club", un truc à toute épreuve, genre les pantzers que tu aimes tant, mais avé une touche de grâce et d'élégance.



Spica,

-oui, le cahier des charges, c'est cette foutue porte de 78cm. Mais aussi la possibilité de démontage des tourillons pour le transport en bagnole. Ajoutons un hauteur PO la plus faible possible, et mâtinons la chose avé des principes constructifs simples à mettre en oeuvre, et on arrive à ce plan.

- gaffe aux ressorts "en dehors" des 3 points de collim !!!!! le risque de basculement lors de la mise en place est sévère !!!!!!!!!!!!!! on voit comment on va faire la chose sur un schéma de l'onglet "principes" du site.

- les cotes, elles viennent de bouger d'un chouya suite à la dernière mise à jour du plan. Je les ai pas sous la mains, j'te dirais.

voir que la hauteur n'est pas optimisée à fond les ballons, du fait d'un barillet très classique. Un système comme le T400-c aurait fait gagner une bonne poignée de cm. Le reste en dessous est au minimum des épaisseurs souhaitables en CTP (plan su site pas à jour sur ce point !)

Share this post


Link to post
Share on other sites

Viens seulement de comprendre où vous avez mis les ressorts sur la vue de dessus du support secondaire. C'est pourtant simple, ils sont rouges!

Ca m'a l'air fort astucieux par rapport à l'encombrement d'une part, mais aussi la répartition de masse suspendue.

Je crois bien que je vais copier, y compris pour l'araignée mais en version tendue et sur cage double anneaux standard.



Pour le barillet, j'ai bien envie de récidiver en copiant ton T400 comme je l'ai fait pour le T355. Tu penses que c'est une bonne idée? Je compte 25kg de miroir max si je prends le plus épais du marché. Bien sûr j'adapterai les sections.

Edited by spica2000

Share this post


Link to post
Share on other sites
Il est bien zoli, ce cadre de barillet... Eric, ben, tu la mets où, la vis de collimation avant, si tu supprimes la barre transversale avant ??



bah oui... pfff :rolleyes:



top ce projet serge,décidément,du beau boulot encore une fois ;)

un exemple a suivre comme le T_400 ultra léger qui m'a bcp servi pr le miens je dois l'avouer...



guillaume

Share this post


Link to post
Share on other sites

Yo !



un p'tit remontage car, doucettement, l'engin avance (on dit l'ôooongin ici).

Le site avé une p'tite mise à jour :

http://www.astrosurf.com/magnitude78/telescopes/T600-ACA/index.html

où vous y verrez :

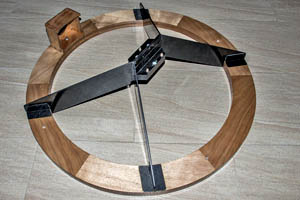

- la cage du secondaire, un ensemble monobloc-béton achevé. Yapas d'vis ! Reste à acastiller cette belle partie qui désormais brille de mille feux,

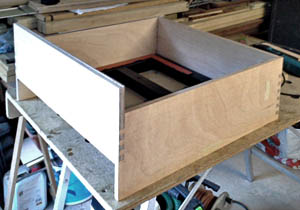

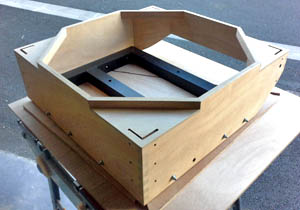

- une caisse primaire qui se bâtit joliment autour du cadre de barillet.

- et quelques p'tits détails qui avancent.

En image :


et




pour répondre à Spica,

mais bien sûr que le principe des leviers est adaptable à plus gros !

fô juste :

- que lesdits leviers soient bien balèzes,

- que les axes soient bien balèzes avé jeux à minima,

- de les système de vis et de guidage soient (bien balèzes évidemment) mais aussi d'une douceur de pet d'ange, cela pour le plaisir de manipuler quelque chose qui évoque la fesse d'ange.

Edited by serge vieillard

Share this post


Link to post
Share on other sites

Youpi, ça avance!



On sent que chacun dans l'équipe, en fonction de son expérience et de son savoir-faire, met le maximum pour réaliser ce qu'il sait faire de mieux! Bravo!



J'espère que le couvercle sera en ébénisterie/marqueterie , avec de l'ébene de Macassar, c'est pas loin de chez vous, non ?

Edited by PierreDesvaux

Share this post


Link to post
Share on other sites

La qualité de réalisation semble être au top. Dommage que les photos soient si petites, surtout qu'on aura certainement pas le plaisir de le voir en vrai lors d'une rencontre astro en France métropolitaine.



Eric

Share this post


Link to post
Share on other sites

Ah, ben ca tombe bien pour l'ébène, un petit trip sur le lieu d'origine de l'appellation en mars 2016 pour cause de syzygie pourrait permettre d'en rapporter une rondelle authentique :)

Mais pour la proximité, c'est très relatif, y a quand même au bas mot 5000 km...

Edited by mas

Share this post


Link to post
Share on other sites

Eric, je prends en compte ta remarque et ferais certaines images clicables pour les agrandir. Cela étant, si tu veux tripotter l'engin (une fois fini), tu es le bienvenu à Nouméa !

Ebène, kohu ou autre, pourquoi pas....

Share this post


Link to post
Share on other sites

Serge ça m'a l'air magnifique, mais comme l'a bien dit Eric là c'est petit comme photo quand même, c'est frustrant !



Bonne suite tout de même, à défaut de pouvoir toucher la bête en vrai,

Jean-Marc
