Test en astrophoto de la SW Evoguide 50ED avec aplanisseur de champ Starizona


PC_un_astronogeek
 Share

Recommended Posts

Le 12/02/2022 à 11:32, PC_un_astronogeek a dit :

Je me demande si ce n'est pas le crop induit par l'empilement. De mon côté je pense que c'est ça car sur 30min ou plus, le suivi n'est pas parfait et Siril doit crop à l'empilement.



Passe ton image dans Astrometry.net tu auras l'échantillonnage et de là la focale.



Mais tous les aplaniseurs allongent plus ou moins la focale

Link to comment
Share on other sites

Posted (edited)

Nouvelle photo prise il y a une semaine à Orsay, en bortle 7-8 :




Evoguide 50ED, Canon 1300D défiltré, sur Star Adventurer, avec filtre anti pollution L-Pro, 135 poses de 90s, 50 darks, 35 flats, 50 offsets, empilement et traitement avec Siril, retouche avec Photoshop



Le ciel était très pollué malgré le filtre, les brutes n'avaient aucun détail, j'ai donc un peu forcé au traitement d'où le bruit.



Mais toujours aussi satisfait !



Et j'ai pu faire mon premier autoguidage avec sur mon 200/1000 sur Eq6. Ca a parfaitement fonctionné avec ma caméra Player One Neptune II-C et PhD2. J'ai pu faire une de mes plus belles images directement lors de ma première session de shoot avec le 200/1000mm !

Le suivi était impeccable 😄 :


Skywatcher Newton 200/1000 mm, Canon 1300D défiltré, sur Eq6 pro goto, avec filtre IR/UV cut, 50 poses de 180s, 30 darks, 48 offsets, autoguidage Evoguide 50ED + Player One Neptune II-C avec PhD2, empilement et traitement avec Siril, retouche avec Photoshop





Edited by PC_un_astronogeek
  • J'aime 4
  • Merci / Quelle qualité! 1
Link to comment
Share on other sites

  • 1 month later...
Posted (edited)

Petit retour avec une nouvelle image :D



Comme les grands objets ne sont plus là, la 50ED me sers juste pour l'autoguidage, mais n début mars je suis parti dans le triangle noir du Quercy, dans le Lot, dans l'un des meilleurs spots de France, et j'ai pu faire une petite série avec la 50ED sur Star Adventurer sur la Nébuleuse de la Rosette :




Evoguide 50ED, Canon 450D défiltré partiel, sur Star Adventurer, 9 x 120s + DOFs, traitement Siril et Photoshop.



Toujours aussi bien ! Et ce qui me plaît le plus, c'est que malgré la multitude d'étoiles, l'image n'est pas "encombrée" et l'objet est bien visible, non noyé dans les étoiles, qui restent bien rondes (sans prendre en compte le suivi imparfait 😅) !

Edited by PC_un_astronogeek
  • J'aime 2
Link to comment
Share on other sites

Il y a 2 heures, PC_un_astronogeek a dit :

Petit retour avec une nouvelle image :D



Comme les grands objets ne sont plus là, la 50ED me sers juste pour l'autoguidage, mais n début mars je suis parti dans le triangle noir du Quercy, dans le Lot, dans l'un des meilleurs spots de France, et j'ai pu faire une petite série avec la 50ED sur Star Adventurer sur la Nébuleuse de la Rosette :




Evoguide 50ED, Canon 450D défiltré partiel, sur Star Adventurer, 9 x 120s + DOFs, traitement Siril et Photoshop.



Toujours aussi bien ! Et ce qui me plaît le plus, c'est que malgré la multitude d'étoiles, l'image n'est pas "encombrée" et l'objet est bien visible, non noyé dans les étoiles, qui restent bien rondes (sans prendre en compte le suivi imparfait 😅) !

Toujours aussi beau du coup j'ai franchi le pas et la lulu est en place 😉

  • Haha 1
Link to comment
Share on other sites

Bonjour,

L'attente a été longue, mais je ne suis pas déçu😊.

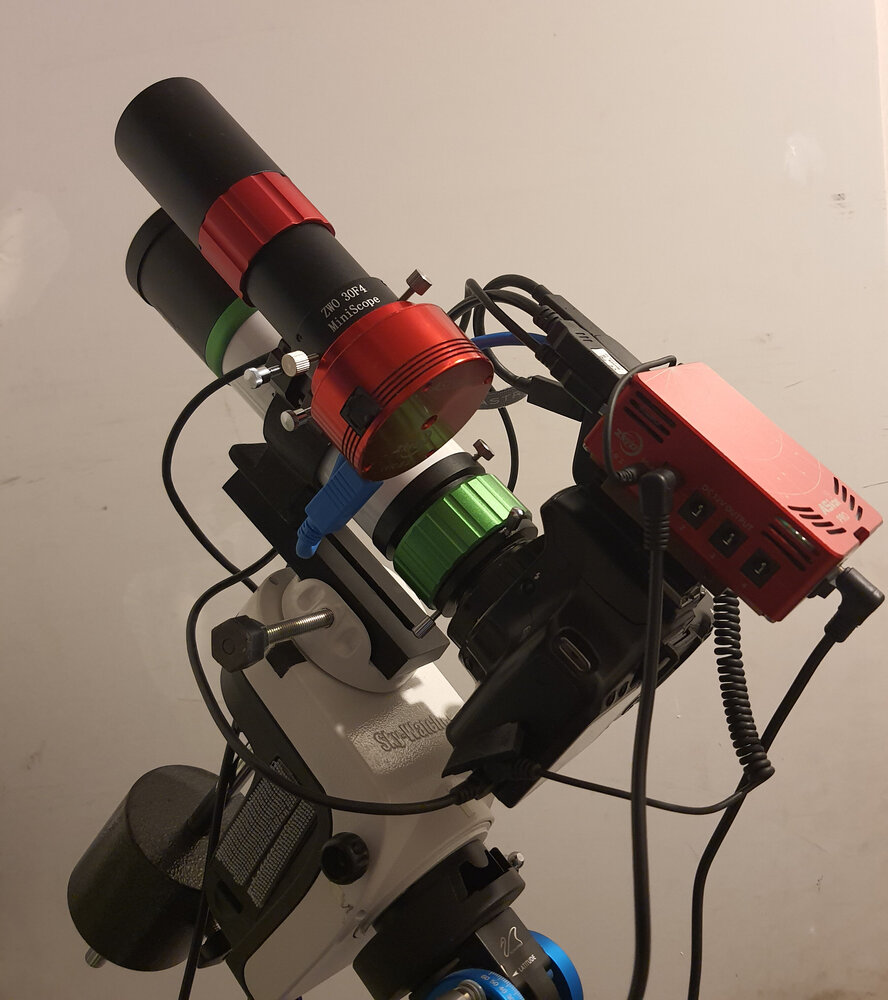

Hier j'ai pu tester très rapidement ma configuration nomade que voici:

Canon 450d defiltré partiel, asi 385 pour le guidage, azgti et asiair pro.






J'en ai profité pour m'initier au guidage avec l'asiair, et c'est génial, j'ai pu faire une pause de 10minutes sur ngc 7000 et alentours.

Voila ce que ça donne en brute, juste pour tester:

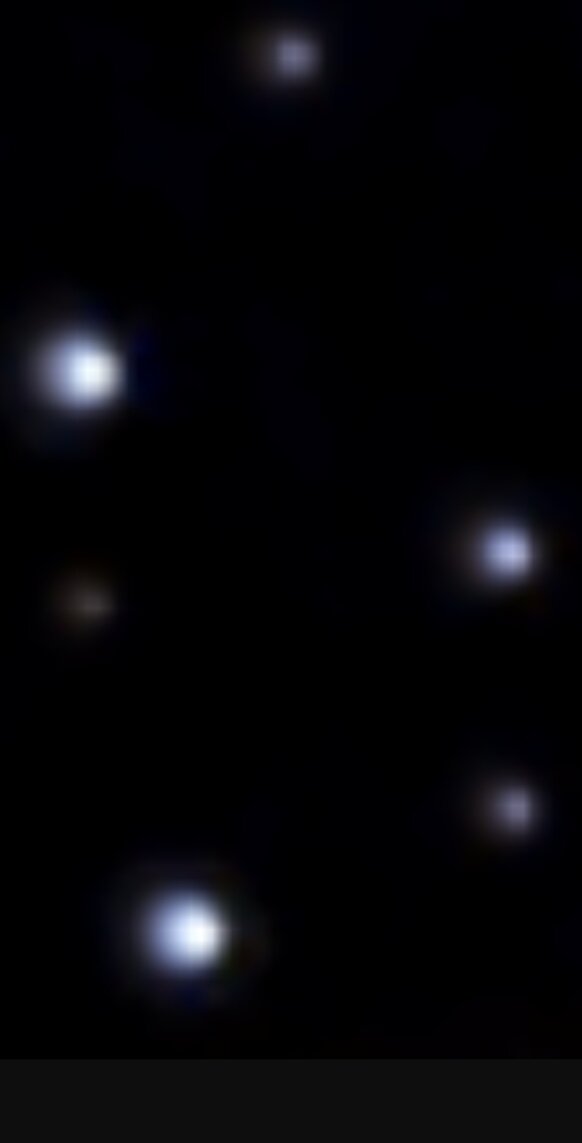

Les étoiles ne sont pas tout à fait rondes, mais le  champ est immense (4,92°x3,28°) et malgré des choses à peaufiner (mise au point, suivi), pour moi, c'est très prometeur.

Merci @PC_un_astronogeek pour ce test qui m'a poussé à cet investissement non non envisagé :).



Bon ciel.

Link to comment
Share on other sites

il y a 4 minutes, Guilaume a dit :

Bonjour,

L'attente a été longue, mais je ne suis pas déçu😊.

Hier j'ai pu tester très rapidement ma configuration nomade que voici:

Canon 450d defiltré partiel, asi 385 pour le guidage, azgti et asiair pro.






J'en ai profité pour m'initier au guidage avec l'asiair, et c'est génial, j'ai pu faire une pause de 10minutes sur ngc 7000 et alentours.

Voila ce que ça donne en brute, juste pour tester:





Les étoiles ne sont pas tout à fait rondes, mais le  champ est immense (4,92°x3,28°) et malgré des choses à peaufiner (mise au point, suivi), pour moi, c'est très prometeur.

Merci @PC_un_astronogeek pour ce test qui m'a poussé à cet investissement non non envisagé :).



Bon ciel.

ça promet, rentabilité au top avec cette lulu et starizona

  • J'aime 1
  • Merci / Quelle qualité! 1
Link to comment
Share on other sites

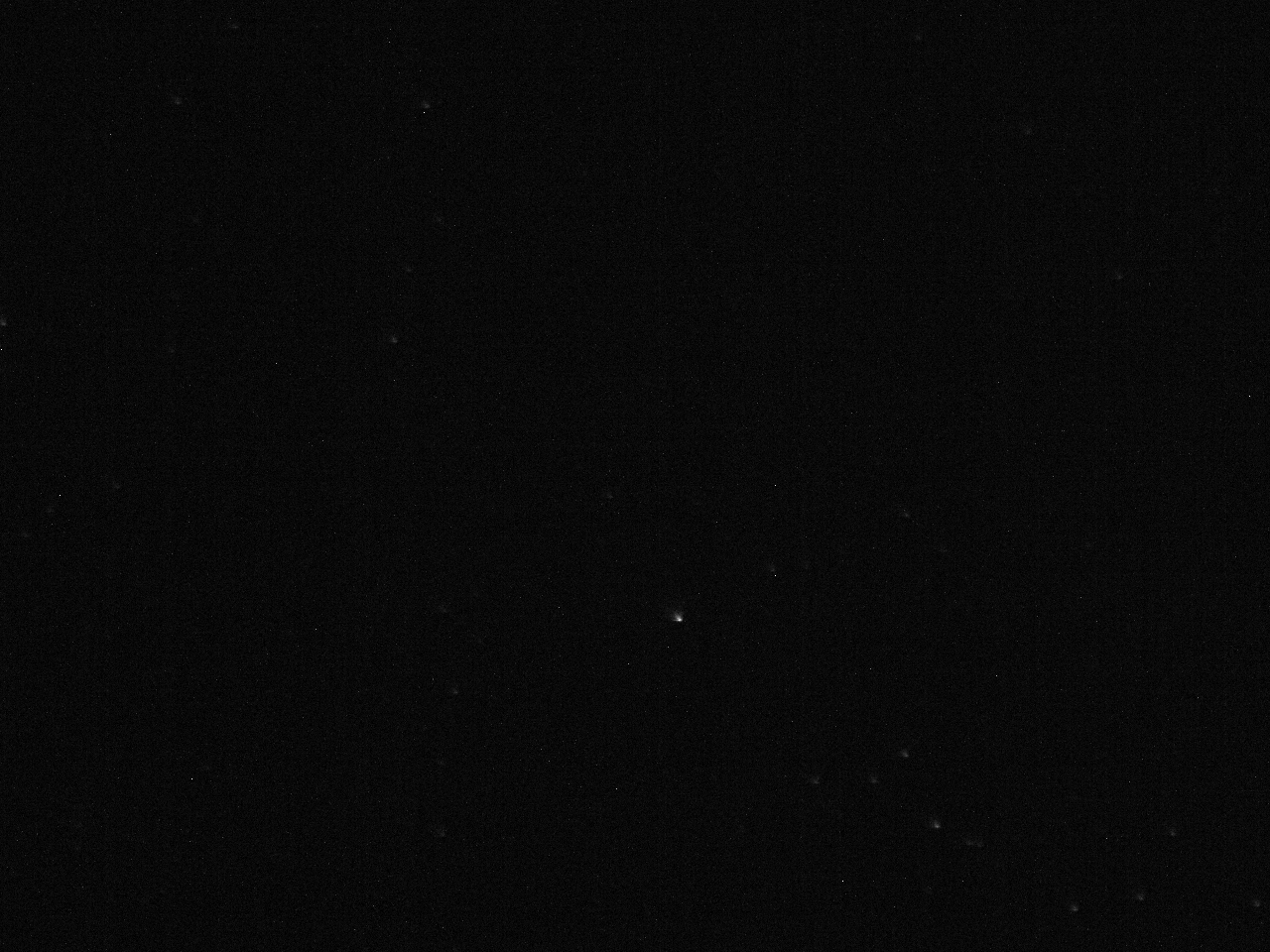

Une question j'ai commencé à faire des photos avec un camera imx385, il ne semble pas simple de bien centrer une camera, les trois vis ne permettent pas un bon centrage. Le résultat s'en ressent




Link to comment
Share on other sites

Posted (edited)

Petit test sur la Lune hier soir !  Avec ma caméra Player One Astronomy Neptune II-C, on obtient ce cadre là




Ca permet de l'avoir en une prise et avec les petits pixels de ma caméra, d'avoir un résultat pas trop mal, surtout pour 250mm de focal :






La résolution est pas très élevé, mais on a une belle image, sans déformation ni chromatisme !

On pourrait allé chercher des détails avec une barlow sans trop de problème



Et j'ai fait une version avec les couleurs saturées :



320903084_2022-05-13-2318_1-U-RGB-Moon_50ED_satur.png.03d160a9592dcd3ce681497a46a3f751.png



Toujours satisfait de l'image qu'on obtient !









Le 10/05/2022 à 19:57, dob250 a dit :

Une question j'ai commencé à faire des photos avec un camera imx385, il ne semble pas simple de bien centrer une camera, les trois vis ne permettent pas un bon centrage. Le résultat s'en ressent






Si tu peux, essaie de visser en T2 ta caméra, et peut-être utiliser une bague d'allonge en plus

Edited by PC_un_astronogeek
  • J'aime 2
  • Merci / Quelle qualité! 2
Link to comment
Share on other sites

Posted (edited)

Le test est très bien fait, mais je ne partage pas trop la conclusion, on voit que le défaut d'alignement est vraiment fort. En tout cas c'est très intéressant.

Peut être qu'une bague de tilt limiterait la casse. Il faudrait déjà que tu essaye de voir ce qui se passe si tu fais la mise au point sur la plus mauvaise partie du champ voir si cette zone là s'améliore. Sinon c'est pure coma, c'est plus compliqué.

Edited by jldauvergne
  • Merci / Quelle qualité! 1
Link to comment
Share on other sites

il y a 21 minutes, jldauvergne a dit :

Le test est très bien fait, mais je ne partage pas trop la conclusion, on voit que le défaut d'alignement est vraiment fort. En tout cas c'est très intéressant.

Peut être qu'une bague de tilt limiterait la casse. Il faudrait déjà que tu essaye de voir ce qui se passe si tu fais la mise au point sur la plus mauvaise partie du champ voir si cette zone là s'améliore. Sinon c'est pure coma, c'est plus compliqué.

En fait sur cette lulu ce sont les trois vis qui centre la caméra ce n'est pas unqiuement du maintien, je pense qu'une bague T2 et peut être une bague allonge car la marge de la mise au point est vraiment faible


Link to comment
Share on other sites

Posted (edited)

Bonjour,



Il y a 22 heures, jldauvergne a dit :

Peut être qu'une bague de tilt limiterait la casse. Il faudrait déjà que tu essaye de voir ce qui se passe si tu fais la mise au point sur la plus mauvaise partie du champ voir si cette zone là s'améliore.

Je ne sais pas si tu parles à dob250, mais concernant le tilt avec l'evoguide et le starizona, il y en a. La mise au point helicoidale du 50ed n'est pas tip top. Le pb est qu'il est délicat de mettre une bague de tilt car il y a peu de marge (quelques mm) avant d'etre en butée.

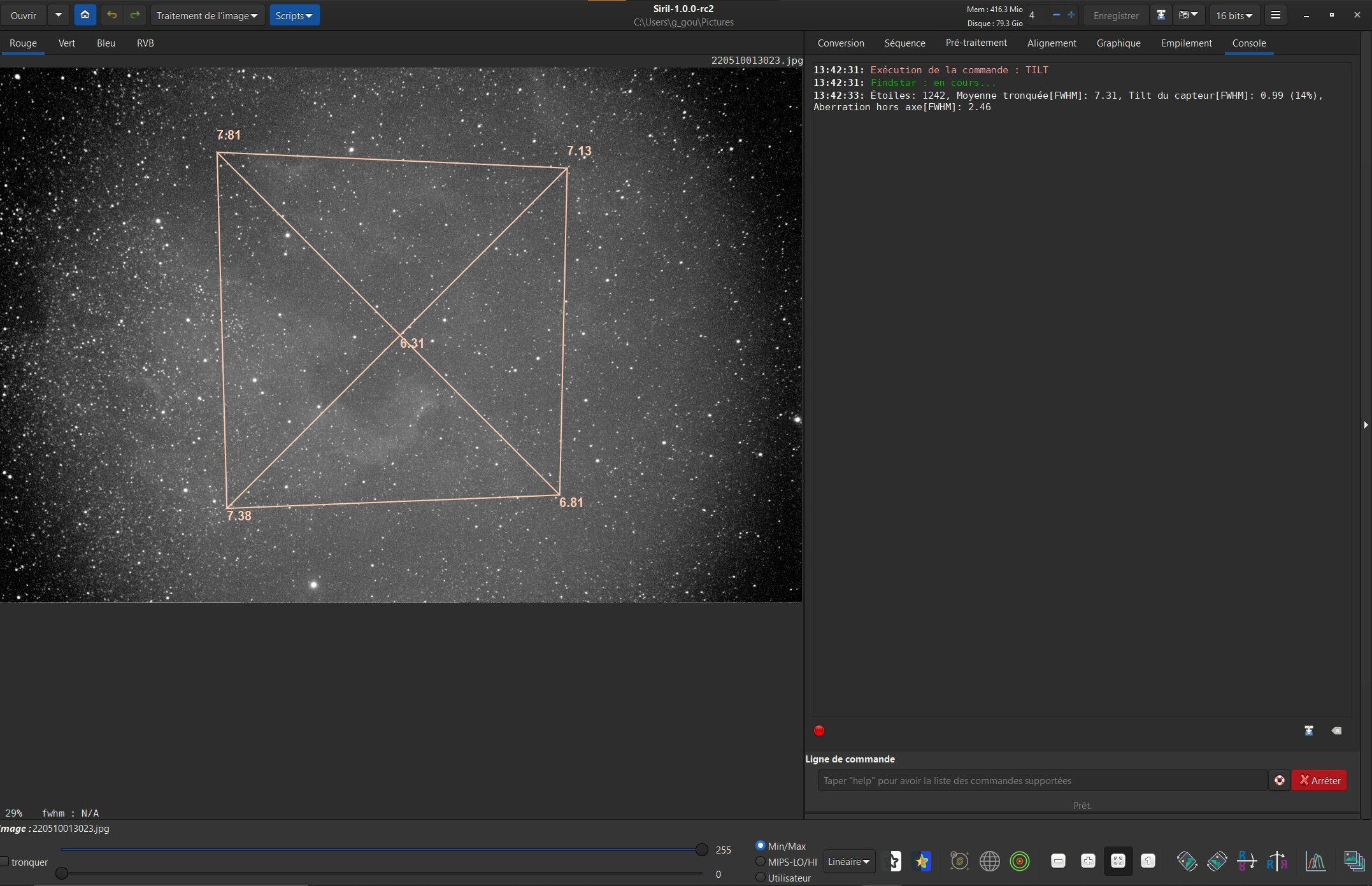

J'ai fait une commande tilt sous siril sur mon test sur ngc7000


Je me suis aperçu qu'on pouvait visser le evoff en t2 directement sur la sortie t2 de l'evoguide, ça doit etre plus rigide et plus centré que les 3 vis, mais je n'ai pas pu vérifier si ça a une influence sur le tilt.

Il faut que je regarde avec le collimateur reego ce que ça donne niveau allignement.

Edit: Avec le reego, vissé en t2, avec une allonge et bien centré,  avec ou sans le flattener, c'est propre. Avec les 3 vis, non.



Edited by Guilaume
  • Merci / Quelle qualité! 1
Link to comment
Share on other sites

Pour info, ma lunette EVOGUIDE 50ED avait un problème de  mise au point. Les  étoiles avaient une légère coma. Je pensais que c'était le porte-oculaire le coupable.Mais  sur Cloudy night, j'ai trouvé la cause de  mon problème: c'est les lentilles qui étaient trop contraintes. La solution  à mon problème a été dé-serrer un poil la bague de l'objectif : La coma sur les étoiles a disparu.

  • Merci / Quelle qualité! 1
Link to comment
Share on other sites

il y a une heure, m27trognondepomme a dit :

Pour info, ma lunette EVOGUIDE 50ED avait un problème de  mise au point. Les  étoiles avaient une légère coma. Je pensais que c'était le porte-oculaire le coupable.Mais  sur Cloudy night, j'ai trouvé la cause de  mon problème: c'est les lentilles qui étaient trop contraintes. La solution  à mon problème a été dé-serrer un poil la bague de l'objectif : La coma sur les étoiles a disparu.

C'est en effet une possibilité,merci pour l'info je vérifierai ce point

Link to comment
Share on other sites

Posted (edited)

Bonjour,



merci pour le CR très détaillé. Du bon boulot. C'est toujours très instructif d'avoir ce genre de retour.

Par contre je rejoins l'avis de @jldauvergne, je ne suis pas du tout convaincu par la qualité d'image.



Soit il y a un pb de setup, de collimation, de tilt, ou tout simplement un pb d'optique... avec ce setup les étoiles devraient être hyper ponctuelles... à F/D = 4.5 la limite de diffraction est de l'ordre de 3 microns, donc plus ou moins la même taille qu'un pixel.



j'ai pas l'impression que ce soit de la coma, mais plutôt de l'astigmatisme.



cdlt

Edited by grosluc
  • Merci / Quelle qualité! 1
Link to comment
Share on other sites

il y a une heure, grosluc a dit :

Bonjour,



merci pour le CR très détaillé. Du bon boulot. C'est toujours très instructif d'avoir ce genre de retour.

Par contre je rejoins l'avis de @jldauvergne, je ne suis pas du tout convaincu par la qualité d'image.



Soit il y a un pb de setup, de collimation, de tilt, ou tout simplement un pb d'optique... avec ce setup les étoiles devraient être hyper ponctuelles... à F/D = 4.5 la limite de diffraction est de l'ordre de 3 microns, donc plus ou moins la même taille qu'un pixel.



j'ai pas l'impression que ce soit de la coma, mais plutôt de l'astigmatisme.



cdlt

Cela ne me rassure pas je vais vérifier ça sinon voir avec le vendeur 🤔

Link to comment
Share on other sites

Il y a 19 heures, m27trognondepomme a dit :

Pour info, ma lunette EVOGUIDE 50ED avait un problème de  mise au point. Les  étoiles avaient une légère coma. Je pensais que c'était le porte-oculaire le coupable.Mais  sur Cloudy night, j'ai trouvé la cause de  mon problème: c'est les lentilles qui étaient trop contraintes. La solution  à mon problème a été dé-serrer un poil la bague de l'objectif : La coma sur les étoiles a disparu.

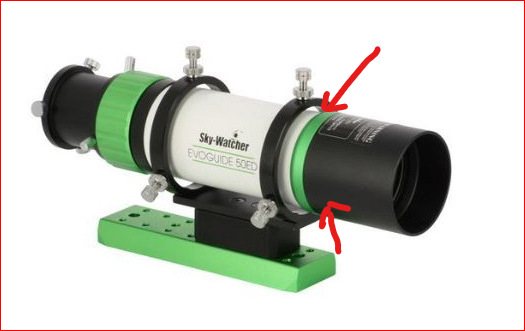

la bague est la partie verte je suppose car le cache n'est pas serré, par contre si c'est la bague vert elle est vraiment très serrée, pour l'instant impossible avec la main




Trouvé sur cloudy night et j'espère que ce ne sera pas mon cas

https://www.cloudynights.com/topic/747497-skywatcher-evoguide-50-ed-stars-with-coma/

Link to comment
Share on other sites

non ,  la bague à  l'intérieur du pare-buée: elle maintient  la lentille. Il faut  y aller avec les pincettes. :)  Pour ma part,  j'ai tenté  le coup car  mes étoiles étaient vraiment bof bof comme celles du gars sur ce site:



https://forum.astronomie.de/threads/optikproblem-mit-evoguide-50-refraktor.313334



autre site

https://stargazerslounge.com/topic/330565-evoguide-50ed-odd-star-shapes/




Link to comment
Share on other sites

Le 17/05/2022 à 10:29, jldauvergne a dit :

Le test est très bien fait, mais je ne partage pas trop la conclusion, on voit que le défaut d'alignement est vraiment fort. En tout cas c'est très intéressant.

Peut être qu'une bague de tilt limiterait la casse. Il faudrait déjà que tu essaye de voir ce qui se passe si tu fais la mise au point sur la plus mauvaise partie du champ voir si cette zone là s'améliore. Sinon c'est pure coma, c'est plus compliqué.

Merci de ta réponse !



Dès que je pourrais, il faudrait que je mène une batterie de test sur le tilt, la collimation, etc.... Déjà j'ai testé la collimation sur une étoile artificielle et la lunette n'était pas parfaitement collimatée, sur la figure d'Airy, le point centrale était légèrement décentré.



Du coup je vais essayer les recommandations des commentaires au dessus (merci à vous pour vos réponses :) )



J'étais déjà satisfait (à mon niveau) des images que j'obtenais, mais si il y a moyen d'améliorer, ce serait parfait !



Link to comment
Share on other sites

il y a 28 minutes, PC_un_astronogeek a dit :

Merci de ta réponse !



Dès que je pourrais, il faudrait que je mène une batterie de test sur le tilt, la collimation, etc.... Déjà j'ai testé la collimation sur une étoile artificielle et la lunette n'était pas parfaitement collimatée, sur la figure d'Airy, le point centrale était légèrement décentré.



Du coup je vais essayer les recommandations des commentaires au dessus (merci à vous pour vos réponses :) )



J'étais déjà satisfait (à mon niveau) des images que j'obtenais, mais si il y a moyen d'améliorer, ce serait parfait !



A ce sujet j'ai dévissé la cahe avec les lentilles, un bague maintien l'ensemble mais je vois des points de colle et impossible a desserrer, je n'irai pas plus loin question de garantie

  • Merci / Quelle qualité! 1
Link to comment
Share on other sites

il y a une heure, dob250 a dit :

A ce sujet j'ai dévissé la cahe avec les lentilles, un bague maintien l'ensemble mais je vois des points de colle et impossible a desserrer, je n'irai pas plus loin question de garantie

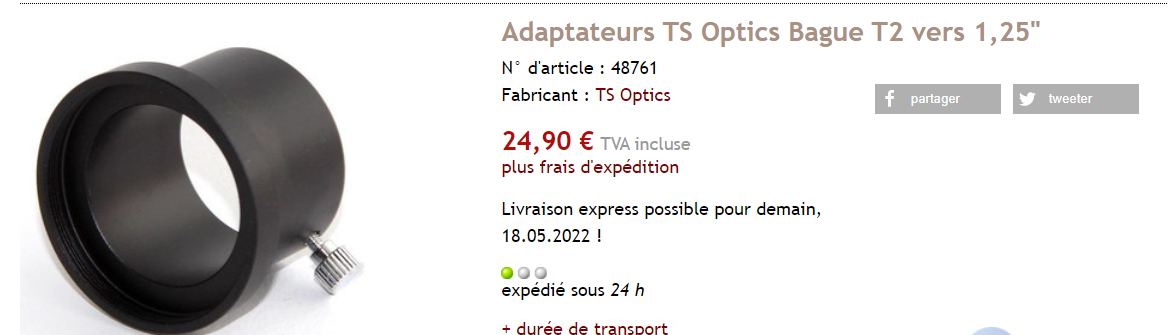

Essayes peut-être déjà avec un porte oculaire vissé en t2, si possible à serrage annulaire, pour voir si ça améliore les choses (j'ai ce modèle https://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/accessoires-t2/porte-oculaires-31,75mm-hauteur-19mm-pour-filetage-t2_detail et celui que tu mets en photo sur ton message précédent, celui annulaire à moins de jeu je trouve).

Link to comment
Share on other sites

il y a 21 minutes, Guilaume a dit :

Essayes peut-être déjà avec un porte oculaire vissé en t2, si possible à serrage annulaire, pour voir si ça améliore les choses (j'ai ce modèle https://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/accessoires-t2/porte-oculaires-31,75mm-hauteur-19mm-pour-filetage-t2_detail et celui que tu mets en photo sur ton message précédent, celui annulaire à moins de jeu je trouve).

oui c'est une solution en effet mais je suis dubitatif, je vais faire une essai ce soir avec APN si je peux et peut être la cam avec un tour de scotch pour rester centré

merci en tout cas
