Comment régler son télescope avec méthode...


'Bruno
 Share

Recommended Posts

Comment régler son télescope avec méthode...



Participant depuis plusieurs années aux forums d'astronomie, j'ai constaté que parmi les questions qui reviennent le plus souvent, il y a celle du réglage des optiques, la fameuse "collimation". Les débutants sont souvent noyés dans les informations (plusieurs méthodes existent) et on oublie trop souvent de leur parler du processus global. Régler un instrument, ce n'est pas placer un laser dans le porte-oculaire et tourner les vis jusqu'à ce que la petite tache rouge soit centrée. Ça, c'est juste une étape à faire après certains préliminaires indispensables. Je me propose donc de parler du processus global : vérifier, régler. Pour les détails, on se reportera à la WApédia.



Avertissement : il existe pas mal de méthodes. Ce qui compte n'est pas d'adopter la méthode mais de la comprendre. Je ne cherche pas, ici, l'alignement hyper pointu des spécialistes d'imagerie planétaire car je m'adresse de préférence aux débutants. Je suppose que le télescope est de type Newton (les lunettes se règlent rarement, pour les autres combinaisons optiques on peut adapter...)



Dernière chose : ce qui prend 185 phrases à expliquer prend souvent 3 secondes à faire (j'exagère à peine).



1/ Les règles de base



Ces règles sont à connaître par coeur. Une interrogation écrite aura lieu à une date indéterminée. Toute note en-dessous de 10/20 entraînera la confiscation de l'instrument ! (Bref, ce sont des règles hyper importantes).



R1 - Régler un télescope, c'est réaliser deux choses : 1° placer correctement les éléments optiques, 2° aligner les éléments optiques.



N'essayez pas d'aligner les éléments optiques s'ils ne sont pas placés correctement !



R2 - Il est interdit de régler les éléments optiques s'ils le sont déjà, autrement dit : on vérifie d'abord, on règle ensuite.



Ne commencez pas par collimater votre télescope : il l'était peut-être déjà, vous allez tout dérégler !



Vérifier, c'est comme réfléchir : il n'y a que les bourrins qui agissent avant de réfléchir. Et ici, ce n'est pas le paragraphe "régler le télescope comme des bourrins"...



Cela dit, si vous maîtrisez le processus, vous avez tout intérêt à fignoler. Mais toujours en vérifiant d'abord.



R3 - Si l'image est floue, ce n'est pas forcément un problème d'alignement.



Ce n'est pas parce qu'une dizaine d'internautes sans imagination vous poussent à refaire l'alignement qu'ils ont raison. Si l'image est floue, ça peut venir d'une multitude de raisons. Il faut d'abord trouver la raison (réfléchir, vérifier) et ensuite seulement rectifier (agir). Donc vérifier l'alignement (entre autres).



R666 - Il existe plusieurs méthodes pour aligner les optiques. Il n'existe qu'une seule méthode pour vérifier l'alignement : sur une étoile.



C'est la règle la plus importante.



On ne vérifie pas l'alignement avec un laser, par exemple, ce n'est pas fait pour ça, c'est fait pour aligner des optiques lorsqu'elles sont en place.



2/ Les trois actes du réglage complet



Acte 1 : on vérifie le placement des éléments optiques.



--> C'est indispensable le jour où vous recevez votre télescope.



Où ? Au chaud, à la maison, de jour. Si jamais il y a eu un choc lors du transport, si on possède un télescope complètement démontable, si on a un doute ou si on a tout vérifié et que l'image reste floue, on peut bien sûr vérifier ça sur le terrain. Mais normalement ce n'est pas utile si on l'a fait avant de partir.



Quand ? Rarement. Normalement, une fois que c'est bien positionné ça ne bouge pas trop. Mais si vous avez un doute, n'hésitez pas.



Comment ? En regardant dans le télescope.



Attention : il est interdit de sauter l'acte 1. Si vous procédez à l'alignement de vos optiques sans avoir vérifié leur placement, ne vous étonnez pas de galérer... Si les images sont floues, commencez d'abord par regarder si les optiques sont bien placées, ça ne sert à rien de faire une vérification pointue alors que le problème saute peut-être aux yeux si on regarde le télescope.



(N'oubliez pas le proverbe chinois : quand le bourrin montre l'étoile floue, le méthodique regarde d'abord son télescope.)



Acte 2 : on vérifie l'alignement des optiques.



Où ? Au froid, sur le terrain, de nuit. De préférence après avoir laissé le télescope se mettre en température.



Quand ? À chaque séance d'observation.



Comment ? En pointant une étoile.



Si les éléments optiques sont bien placés, on peut vérifier avec un laser. Mais s'il y a un problème, c'est interdit (car le problème peut venir du laser, ou d'une mauvaise manipulation de celui-ci...), il faut le faire sur une étoile (v. R666).



Acte 3 : si nécessaire on réaligne les optiques.



« Si nécessaire » dépend de l'observateur. Un observateur expérimenté sera peut-être plus exigeant, un spécialiste de l'imagerie planétaire refera toujours l'alignement. Cela dépend aussi de la turbulence : si le ciel est stable, on peut réaliser un alignement très précis, inutile si le ciel turbule beaucoup...



Où ? Au froid, sur le terrain, de nuit. (Pas la peine d'aligner son télescope à la maison avec une précision de dingue si c'est pour ensuite le transporter dans sa voiture et franchir des ralentisseurs...)



Comment ? Il existe plusieurs méthodes.



Mais détaillons tout ça...



3/ Acte 1 : on vérifie le placement des optiques



De temps en temps, notamment la première fois, faites les vérifications de base (je suppose toujours qu'on a affaire à un Newton) :

- Y a-t-il un miroir primaire ? Est-il posé au fond du télescope plus ou moins à plat ? Est-il en bon état ?

- Y a-t-il un miroir secondaire ? Est-il fixé sur le support de l'araignée, dirigé vers le trou du porte-oculaire ? Si on regarde dans le porte-oculaire à vide, est-ce qu'on voit le secondaire ? Est-il en bon état ?

- Avez-vous trouvé les oculaires, savez-vous comment on les utilise ? (ça, c'est pour vérifier que l'observateur est bien réglé...)



Bon, à présent nous allons vérifier que les éléments optiques sont placés les uns en face des autres. C'est en quelque sorte un alignement approximatif. Si on ne le fait pas, on sera trop loin de l'alignement précis pour pouvoir utiliser efficacement les méthodes de l'acte 3.



3.1 L'araignée



Logiquement, le support de l'araignée est centrée par rapport au tube. Le miroir secondaire est collé sur ce support. Si le F/D du télescope est faible, il est possible qu'il soit collé de façon décentrée, c'est alors normal (et calculé). Mais le support, lui, est en général centré.



Vérifiez-le en mesurant les branches de l'araignée, ou en comparant leur longueur avec un compas. Normalement ce réglage est fait en usine et ne bouge pas. S'il y a un décalage de quelques millimètres, ne changez rien : ce réglage n'est pas critique. C'est seulement s'il y a un décalage notable qu'il faut replacer le support de l'araignée. Mais ce serait bizarre... (vous avez bien un Newton tout simple, hein ?)



3.2 Le porte-oculaire

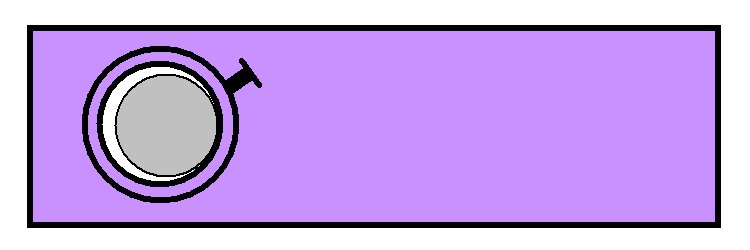

Le porte-oculaire doit être perpendiculaire au tube. Vérifiez-le approximativement. Si ce n'est pas le cas (ça peut arriver par exemple s'il y a une bosse sur le tube), replacez-le à la perpendiculaire à l'aide de ses vis de réglage. S'il est à 89,9° au lieu de 90°, ce n'est pas grave, pour l'instant on vérifie juste qu'il n'y a pas un gros problème.



3.3 Le miroir secondaire



Jetez un oeil dans le porte-oculaire à vide (pas de Barlow, d'oculaires, etc.) Normalement, le miroir secondaire doit être visible en face du porte-oculaire, pas sur le côté, et doit pointer à peu près vers le porte-oculaire.



Deux réglages sont à vérifier (et éventuellement refaire) : la translation et la rotation. Dans les dessins qui suivent, le télescope pointe vers la gauche. On n'a représenté que le porte-oculaire et le miroir secondaire vu dedans.



Placez le tube à l'horizontale. (Attention : toute autre position entraîne, en cas de manipulation, le risque possible que le secondaire tombe au fond du tube, à son grand dam et au grand dam du primaire par dessus le marché...)



Rotation : le miroir secondaire est-il tourné vers le porte-oculaire.






1 = extérieur du porte-oculaire.

2 = intérieur du porte-oculaire.

3 = miroir secondaire.



Non, il est vu elliptique, donc il est mal tourné.




Oui, il est vu circulaire, ce qui indique une bonne orientation.



Si ce n'est pas bon, il faut tourner le miroir secondaire à la main jusqu'à voir un cercle parfait. Soyez minutieux : un cercle, c'est un cercle, pas une ellipse à peine allongée. Rappel : ne faites ça que si le tube est posé à l'horizontal, on ne sait jamais... Normalement la rotation du miroir secondaire ne nécessite pas d'outil ni de dévisser quoi que ce soit, mais vérifiez quand même dans le mode d'emploi.



Translation : le miroir secondaire est-il placé dans le tube en face du porte-oculaire ?




Non, il est placé trop vers l'avant, il faut le reculer.




Non, il est placé trop vers l'arrière, il faut l'avancer.




Oui, il est pile poil en face du porte-oculaire (ça se voit au fait que tous les cercles sont concentriques).



Rappel : s'il faut translater le miroir secondaire (vers l'avant ou l'arrière), faites-le en plaçant le tube à l'horizontale. Pour avancer ou reculer le support du secondaire, normalement il y a une grosse vis à desserrer (v. mode d'emploi). On la desserre, puis on pousse le support à la main (ou on le tire). Et on resserre.



3.4 Le miroir primaire



Fermez un oeil et placez-vous devant le tube, à une distance égale à sa focale (par exemple : à 90 cm d'un 130/900) de façon à voir le support du secondaire bien au centre. Ça doit ressembler à quelque chose comme ça :






1 = contour extérieur du tube.

2 = contour extérieur du miroir primaire au fond du tube.

3 = support du miroir secondaire.

4 = reflet du miroir secondaire dans le primaire.



Remarque : la bonne distance, c'est celle qui permet que le miroir secondaire et son reflet aient la même taille.



Sur l'image ci-dessus, le reflet du secondaire apparaît à droite, ce qui prouve que le primaire ne pointe pas selon la direction du tube. S'il pointait selon la direction du tube, le reflet serait confondu avec le secondaire.



Vous devez agir sur les vis de réglage du miroir primaire (v. mode d'emploi) pour obtenir ceci (tout est centré) :






(Ici je me suis placé un tout petit peu trop près exprès pour voir déborder le reflet du secondaire. Vous voyez le reflet ? Il dépasse à peine.)



Ce réglage étant vérifié (ou refait), le miroir primaire est à présent orienté convenablement. On peut fignoler, mais c'est déjà pas mal.



Remarque : une autre méthode consiste à se placer de façon à ce que le secondaire et son reflet se superposent. Le réglage est OK s'ils se superposent au centre du primaire. S'ils sont sur le côté lorsqu'ils se superposent, on joue sur les vis de réglage du primaire pour corriger ça.



3.5 Retour au miroir secondaire

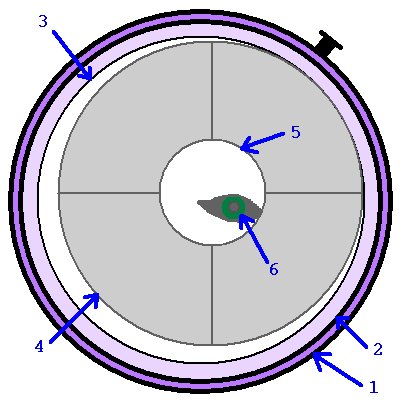

Regardons à nouveau dans le porte-oculaire, mais plus précisemment. Nous devons voir quelque chose comme ça :






1 = extérieur du porte-oculaire.

2 = intérieur du porte-oculaire.

3 = contour du miroir secondaire, à présent face au porte-oculaire donc circulaire et centré.

4 = contour du reflet du miroir primaire vu dans le miroir secondaire (pas forcément centré).

5 = contour du reflet du miroir secondaire vu dans le miroir primaire lui même vu dans le miroir secondaire...

6 = reflet de l'oeil de l'observateur.



Ce n'est pas facile d'identifier tous les éléments... Pascalp avait imaginé une astuce pour ça en employant des cartons de couleurs : http://www.webastro.net/forum/showthread.php?t=23809 (merci à GéGé de me l'avoir signalée !).



Le réglage consiste à centrer le reflet de l'oeil. S'il n'est pas centré, on joue sur les trois petites vis d'orientation du secondaire (v. mode d'emploi) pour recentrer le reflet du primaire et le reflet de l'oeil. Une fois que tout est centré, on s'éloigne de dix centimètres, puis vingt, trente, etc. tout en s'assurant que le reflet de l'oeil reste visible et centré (comme on s'est éloigné, on ne voit que le centre de l'image, donc que l'oeil). Dès qu'il disparaît, on le recentre avec les petites vis de réglage, puis on s'éloigne. Le but est de voir le reflet de son oeil lorsqu'on est éloigné d'un bon mètre du porte-oculaire.



Fin de l'acte 1 ! Notez que c'est beaucoup plus rapide à effectuer qu'à expliquer. D'ailleurs souvent, il n'y a rien à refaire.



Important : ces vérifiations très simples permettent d'avoir un alignement approximatif mais néanmoins suffisant pour profiter du télescope. On ne pourra pas faire de haute résolution planétaire ni étudier précisemment les paramètres des étoiles doubles, mais on pourra déjà bien s'amuser. Je pense que les débutants auraient intérêt à bien connaître ce premier acte avant d'aller plus loin.



4/ Acte 2 : on vérifie l'alignement des optiques



Pointez une étoile brillante à fort grossissement et centrez-la au milieu du champ (c'est important !). Vous devez voir quelque chose comme ça :






Bon, je vais grossir le dessin pour qu'on comprenne mieux, mais n'oubliez pas : le dessin est fortement grossi !






Maintenant, on va défocaliser un tout petit peu. J'insiste : un tout petit peu. S'il y a un léger défaut d'alignement, on verra quelque chose comme ça :






La tache blanche correspond à l'image du miroir primaire éclairé par l'étoile légèrement défocalisée, et le petit point noir à l'ombre du secondaire.



Rappel important : j'ai fortement grossi le dessin. En réalité, ce qu'on voit, c'est ça :






(Vous avez détecté le décentrage ?)



L'alignement est très bon si aucun décentrage n'est décelable. En fait, pour être encore plus précis (et c'est utile), il faudrait chercher un décentrage directement sur le disque d'Airy. Mais mon objectif est juste d'avoir un alignement correct, pas forcément parfait.



Il faut savoir que plus le décentrage est détecté loin de la mise au point, plus le défaut d'alignement est important. Si on ne détecte le décentrage que très proche de la mise au point, il suffira d'une légère retouche de l'alignement. Si par contre on le détecte à mi-chemin, c'est que l'alignement laisse vraiment à désirer.



Important : on ne doit pas juger le décentrage sur l'étoile complètement défocalisée (erreur courante). Si on détecte un décentrage dans ces conditions, c'est que l'alignement est complètement à côté de la plaque, et on aurait dû détecter le problème à l'étape précédente.



Remarque : certains télescopes à court F/D et diamètre relativement grand ont un miroir secondaire décentré, c'est exprès et calculé, et dans ce cas là encore, on ne doit pas défocaliser à fond car on verrait alors un décentrage qui est normal. Encore une fois, pour conclure il faut se rapprocher le plus possible de la focalisation.



On trouve sur le site de Thierry Legault un article complet sur la collimation précise d'un Schmidt-Cassegrain ( http://astrosurf.com/legault/collim_fr.html ). J'y ai extrait cette image, bien plus réaliste que le dessin ci-dessus :






Il y a deux séquences qui montrent l'allure d'une étoile lorsqu'on est situé autour de la mise au point (attention : ces dessin sont fortement agrandis, car on a légèrement défocalisé, pas plus).



- Dans la séquence du bas, on décecte un léger décentrage. Il faut aligner les optiques (3è acte).



- Dans la séquence du haut, on ne détecte pas le décentrage. Cela signifie que l'alignement n'est pas mal du tout. On peut peut-être faire mieux, mais pour en juger il faudrait inspecter le disque d'Ariy (v. détails sur la page de Thierry Legault). Mais c'est déjà bien, surtout s'il y a un peu de turbulence.



Remarque importante : si l'on joue l'acte 2 au début de chaque séance d'observation (puis l'acte 3 si nécessaire), on n'aura jamais de gros défaut d'alignement (sauf cas particulier), autrement dit il suffira toujours de deux ou trois tours de vis - voire aucun - pour réaligner les optiques. C'est si on néglige de faire la vérification que le réglage va peu à peu se défaire, de sorte que le jour où l'on voudra s'y mettre, il faudra tout reprendre à zéro...



5/ Acte 3 : (si nécessaire) on réaligne les optiques



Rappel : l'acte 3, c'est à la fin, il ne faut pas jouer l'acte 3 si l'on n'est pas sûr des deux précédents.



Je ne détaille pas l'acte 3 puisqu'il est très bien expliqué dans les fiches de la WApédia sur ce site. Plusieurs méthodes existent pour ce dernier réglage : alignement sur une étoile, oeilleton de collimation, "cheshire", laser, laser + Barlow, etc. Mieux vaut ne pas les mélanger.



Il faut savoir que fignoler le réglage est très utile, surtout en observation planétaire. Il suffit d'un très léger défaut d'alignement pour que les surfaces planétaires apparaissent moins contrastées, et comme elles ne le sont déjà pas beaucoup, ce léger défaut peut suffire à rendre invisible ce qu'on cherchait (par exemple la Tache Rouge de Jupiter).



Mais ce fignolage est une étape supplémentaire après l'étape d'alignement "correct mais perfectible". Il faut donc d'abord maîtriser cet alignement "correct mais perfectible". Ainsi, il est inutile de chercher à régler avec précision l'alignement des optiques si on a oublié de simplement les placer correctement. Rappelons que les accessoires d'aide à la collimation ne permettent pas de vérifier que les préliminaires sont faits, puisque leur utilisation suppose que c'est le cas !



6/ Méthode à employer quand on a l'habitude



J'ai bien insisté plus haut sur le fait qu'on vérifie sur une étoile et, ensuite, seulement si ce n'est pas bon, on procède à l'alignement des optiques. En fait, une fois à l'aise avec ces méthodes, on peut aller plus vite, notamment à l'aide d' "outils de collimation".



- On joue l'acte 1 à la maison (à faire une fois de temps en temps, hein, pas tous les soirs).

- Si on prend l'habitude de toujours vérifier l'alignement des optiques, normalement il sera déjà pas trop mauvais (mais c'est le passage entre "pas trop mauvais" et "parfait" qui permet de profiter de la résolution et du contraste qu'offre potentiellement le télescope).

- On utilise son "outil de collimation" (je suppose ici qu'il marche bien et qu'on sait s'en servir) pour vérifier l'alignement. Par exemple, on place le laser et on regarde si le faisceau de retour coïncide avec le faisceau d'arrivée. Bien entendu, ce n'est pas une vraie vérification.

- Si l'alignement n'est pas OK, on corrige avec l'outil (ou sa méthode préférée - v. WApédia).

- Et on termine en vérifiant sur une étoile. Pas besoin de défocaliser à fond, juste un tout petit poil normalement. En général, la vérification confirmera que c'est bon, mais ça ne coûte rien de faire la "vraie" vérification, seule à même de détecter un problème. Si vous êtes pointilleux (et ça vaut le coup de l'être, surtout quand le ciel n'est pas turbulent), vous pouvez fignoler l'alignement directement sur le disque d'Airy - à faire quand on est expérimenté.



Remarque : commencer la séance d'observation par inspecter une étoile brillante est indispensable puisque ça permet de vérifier (éventuellement refaire) l'alignement du chercheur et la turbulence. Autant en profiter pour vérifier l'alignement des optiques au passage.



7/ Saperlipopette, les images sont floues, je fais quoi ?



--> Faites des hypothèses et vérifiez-les. On n'est pas des bourrins : on vérifie (réfléchit) avant d'agir.



--> N'ayez aucun a priori. C'est rigoureusement interdit. Ne dites pas « à mon avis c'est le réglage des optiques », taisez-vous et vérifiez-le réglage des optiques.



Si vous soupçonnez la turbulence, vérifiez si c'est la turbulence (défocalisez à donf sur une étoile brillante, regardez si le disque blanc bouillonne beaucoup ou peu).



Si vous soupçonnez la buée, allumez la lumière et regardez s'il y a de la buée sur les optiques (oculaires compris).



Si vous soupçonnez le réglage, refaites les vérification usuelles en commençant par l'acte 1, surtout si ça a l'air grave. (C'est très rapide : on allume, on regarde dans le tube, OK le primaire, OK le secondaire, etc.)



8/ Interrogation surprise !



Eh oui, j'avais prévenu... Répondez aux questions par oui ou par non :



1) Pouah ! L'image de Vénus est moche, floue, pâteuse... C'est sûrement l'alignement des optiques, n'est-ce pas ?



2) Youpi, je viens de recevoir mon nouveau télescope. Bon, je vais vérifier les réglages. Je peux le faire à l'aide d'un "outil de collimation", n'est-ce pas ?.



3) Je pointe une étoile, je défocalise à donf, je constate que l'image du secondaire est centrée : chouette, ça veut dire que les optiques sont alignées, c'est bien ça ?



4) Vénus est moche, pourtant j'ai aligné les optiques avec un laser, donc je peux affirmer que ce n'est pas un problème d'alignement, n'est-ce pas ?



C'est fini, rendez les copies !



Auto-notation : chaque question vaut 5 points. Chaque fois que vous avez répondu "non", vous gagnez 5 points, sinon c'est -5 points (eh oui, en plus je saque...)



Solutions :



1) Non. Si Vénus est moche, c'est peut-être à cause de la turbulence, d'un miroir abimé, de la buée sur l'oculaire, de votre mauvaise vue, de la qualité optique déplorable du télescope, etc.



2) Non. L' "outil de collimation" ne sert pas à vérifier les réglages mais à les effectuer.



3) Non. Ça veut dire qu'on ne peut rien conclure, à part que ce n'est pas la cata du siècle. Pour conclure, il faut inspecter l'image d'une étoile pas trop défocalisée.



4) Non, on ne peut rien affirmer tant qu'on n'a pas vérifié, or régler les optiques avec un laser n'est pas les vérifier. Ça se trouve c'est le laser qui est déréglé, ou le porte-oculaire qui est de travers : si c'est le cas, la méthode du laser est mise en défaut. (Ou même l'utilisateur qui s'est planté dans la procédure, ça arrive...)

Edited by 'Bruno
Link to comment
Share on other sites

bonjour

superbe travail.:1010:

plein de détails ,des explications claire, un bon déroulement des opérations(dans le bon ordre).

je crois que pas mal de débutants vont apprécier cette description de la collimation .

Bravo

Link to comment
Share on other sites

Merci pour vos avis, mais essayez quand même la méthode avant de vous réjouir, on ne sait jamais. :) Surtout que je n'ai pas détaillé la 3è partie, celle qui est compliquée...



Christel : effectivement, l'acte 2 (et le 3), c'est le fignolage, en fait c'est la collimation proprement dite.

Edited by 'Bruno
Link to comment
Share on other sites

Rappelons que les accessoires d'aide à la collimation ne permettent pas de vérifier que les préliminaires sont faits, puisque leur utilisation suppose que c'est le cas !



et donc ce post est en effet salvateur !



MERCI



gg

Link to comment
Share on other sites

Rappelons que les accessoires d'aide à la collimation ne permettent pas de vérifier que les préliminaires sont faits, puisque leur utilisation suppose que c'est le cas !



et donc ce post est en effet salvateur ! :pou:



MERCI !



:beer:



gg

Link to comment
Share on other sites

'Bruno, merci!



:)



Par contre, j'ai une question.



Quand je me met en face de mon tube (150/750) a 75cm environ, je vois 2 reflets, mon oeil droit en voit un a droite et vice versa pour le gauche, c'est que c'est décentré ?



Nolan.

Edited by Nolansama
Link to comment
Share on other sites

Il n'est pas encore épinglé ce post?



Tant mieux: il faut le clouer, l'afficher (en plusieurs exemplaires), le mettre en phosphorescent (ah zut, ça ne marchera pas) en toutes les couleurs, en haut en bas gauche droite et au milieu des tutos pour débutants!



Et en diagonales aussi!!!



Patte.

Link to comment
Share on other sites

Bon tutu Bruno. Bien détaillé.



Je rajouterai même que le mieux est l'ennemi du bien : quand c'est bon, il ne faut pas chercher à faire mieux (sauf pour la haute résolution planétaire, quoique ...)



Je ne fais jamais l'acte 1, j'ai un SC :p

Link to comment
Share on other sites

Il n'est pas encore épinglé ce post?



Tant mieux: il faut le clouer, l'afficher (en plusieurs exemplaires), le mettre en phosphorescent (ah zut, ça ne marchera pas) en toutes les couleurs, en haut en bas gauche droite et au milieu des tutos pour débutants!



Et en diagonales aussi!!!



Patte.





Il va l'être, assurément ! :)



Un tuto pareil le mérite Ô combien !



Merci encore Bruno pour ces explications rigoureuses :).

Link to comment
Share on other sites

ATTENTION, ATTENTION...



Bruno, tu as fait du bon travail de pédagogie :), malheureusement l'aspect observé (et présenté au §4, Acte 2 :http://www.astrosurf.com/bsalque/w/w03.jpg ), en présence d'une défocalisation, est faux.



Dans le principe, c'est à dire qualitativement, c'est bien la représentation

http://www.astrosurf.com/bsalque/w/w04.jpg

qui est la bonne.



En effet, l'excentrement du miroir secondaire (offset) et donc la zone d'ombre projetée sur le miroir primaire est nécessairement excentrée aussi. De sorte que le faisceau conique de retour de la lumière vers le secondaire comporte, en son centre, un cone d'ombre dont la base est également excentrée. C'est ce qui correspond à la partie sombre observée, au centre du champ, en défocalisant. Le cercle sombre qui apparaît à l'oculaire se trouve donc excentré ;).



La concentricité préconisée n'est donc pas un gage de bon réglage, bien au contraire...!

Edited by Toutiet
Link to comment
Share on other sites

Comme quoi, Toutiet ne comprendra jamais ce qu'est un sous-forum débutant. Qui est volontaire pour un tuto? :D



Bravo des deux mains Bruno, ton tuto est brillant!



Toutiet, là on parle à des gens qui ont l'habitude de manipuler des fours à micro-ondes ou des téléviseurs, et qui viennent de recevoir un tout premier télescope.

Ce dont tu parles, c'est au niveau suivant, quand déjà on arrive à collimater avec la méthode de 'Bruno, sans trop réfléchir, pour affiner quelque chose d'acceptable par rapport à quelque chose ne permettant pas d'observer.



Sérieux, dans "sous-forum débutants", c'est quoi le mot que tu comprends pas? ;)

Link to comment
Share on other sites

Comme quoi, Toutiet ne comprendra jamais ce qu'est un sous-forum débutant. Qui est volontaire pour un tuto? :D



Bravo des deux mains Bruno, ton tuto est brillant!



Toutiet, là on parle à des gens qui ont l'habitude de manipuler des fours à micro-ondes ou des téléviseurs, et qui viennent de recevoir un tout premier télescope.

Ce dont tu parles, c'est au niveau suivant, quand déjà on arrive à collimater avec la méthode de 'Bruno, sans trop réfléchir, pour affiner quelque chose d'acceptable par rapport à quelque chose ne permettant pas d'observer.



Sérieux, dans "sous-forum débutants", c'est quoi le mot que tu comprends pas? ;)



Merci pour eux ! Tu les prends pour des débiles ou quoi ...? :mad:



Par ailleurs, pourquoi induire en erreur..."même les débutants"...?

Les autres aussi sont peut-être intéressés, non ? :(

Link to comment
Share on other sites

Ben moi je serais d'accord avec Toutiet. A mes débuts, je m'acharnais à obtenir des ronds tous concentriques et parfaitement centrés. Verdict de l'étoile: pas bon!

Et donc j'ai fini par comprendre, mais que de temps ai-je perdu!

C'est donc pour tenir compte de la remarque que vient d'émettre Toutiet que j'ai, il y a trois ans, redessiné mes fiches sur la collimation et éviter aux débutants de ramer en vain....



:)

Edited by GéGé
Link to comment
Share on other sites

Avertissement : il existe pas mal de méthodes. Ce qui compte n'est pas d'adopter la méthode mais de la comprendre. Je ne cherche pas' date=' ici, l'alignement hyper pointu des spécialistes d'imagerie planétaire car je m'adresse de préférence aux débutants. Je suppose que le télescope est de type Newton (les lunettes se règlent rarement, pour les autres combinaisons optiques on peut adapter...)

[/quote']





1/ Les règles de base



Ces règles sont à connaître par coeur. Une interrogation écrite aura lieu à une date indéterminée. Toute note en-dessous de 10/20 entraînera la confiscation de l'instrument ! (Bref' date=' ce sont des règles hyper importantes).



[b']R1 - Régler un télescope, c'est réaliser deux choses : 1° placer correctement les éléments optiques, 2° aligner les éléments optiques.[/b]



N'essayez pas d'aligner les éléments optiques s'ils ne sont pas placés correctement !



R2 - Il est interdit de régler les éléments optiques s'ils le sont déjà, autrement dit : on vérifie d'abord, on règle ensuite.



Ne commencez pas par collimater votre télescope : il l'était peut-être déjà, vous allez tout dérégler !



Vérifier, c'est comme réfléchir : il n'y a que les bourrins qui agissent avant de réfléchir. Et ici, ce n'est pas le paragraphe "régler le télescope comme des bourrins"...



R3 - Si l'image est floue, ce n'est pas forcément un problème d'alignement.



Ce n'est pas parce qu'une dizaine d'internautes sans imagination vous poussent à refaire l'alignement qu'ils ont raison. Si l'image est floue, ça peut venir d'une multitude de raisons. Il faut d'abord trouver la raison (réfléchir, vérifier) et ensuite seulement rectifier (agir). Donc vérifier l'alignement (entre autres).



R666 - Il existe plusieurs méthodes pour aligner les optiques. Il n'existe qu'une seule méthode pour vérifier l'alignement : sur une étoile.



C'est la règle la plus importante.



[...]



Où ? Au froid, sur le terrain, de nuit. (Pas la peine d'aligner son télescope à la maison avec une précision de dingue si c'est pour ensuite le transporter dans sa voiture et franchir des ralentisseurs...)



Et ben ça, ça évitera déjà pas mal de soucis.

Edited by Leimury
Link to comment
Share on other sites

Dans le principe, c'est à dire qualitativement, c'est bien la représentation

http://www.astrosurf.com/bsalque/w/w04.jpg

qui est la bonne.



En effet, l'excentrement du miroir secondaire (offset) et donc la zone d'ombre projetée sur le miroir primaire est nécessairement excentrée aussi.

Ben moi je serais d'accord avec Toutiet. A mes débuts, je m'acharnais à obtenir des ronds tous concentriques et parfaitement centrés
A mon avis, la simplification donnée par Bruno permet de mieux aider les débutants, les précisions données par Toutiet et Gégé pouvant être reprises en annexe, avec référence vers un article précisant ce que c'est exactement ce fameux offset et compagnie...)



Quantitativement, c'est bien la représentation concentrique qui est la bonne.



A combien s'élève le décentrement?

Sur mon 300mm, j'ai un offset d'à peu près 3mm, ordre de grandeur 1% donc.



Quelle est la précision du jugement de la concentricité d'un observateur?

Pas suffisante pour déceler le décentrement nécessaire à moins d'avoir un compas dans l'œil!



Encore faut-il savoir si le fabricant a tenu compte de l'offset.

Sur un 130/900, ce n'est pas critique et je pense que le secondaire est simplement placé au centre.



Patte.

Edited by syncopatte
Link to comment
Share on other sites

A combien s'élève le décentrement?

Sur mon 300mm, j'ai un offset d'à peu près 3mm, ordre de grandeur 1% donc.

5mm sur mon 200/900! Et ça se voit, et pas qu'un peu!



Mais sur le fond, ces dessins induisent en erreur doublement. Parce que sur un petit scope, il est fréquent que la perpendicularité du PO etc... ne soinet pas tip top. Ce qui complique encore la vaine recherche des dessins plus haut.

Encore une fois, ce que dit toujours Toutiet est nécessaire et suffisant:

1) Il faut voir le primaire en entier.

A cet égard, les pattes de fixation sont un bon repère. Je les ai dessinées sur le fiches, elles sont bien utiles!



2) L'oeillet sur le primaire et le trou du Cheshire doivent être concentriques.



A joutons la prémière manip de Bruno, et c'est bon.



Ceci dit, j'ai essayé de faire plus simple que mes fiches et n'ai pas réussi. Si on peut faire plus simple, OK. Mais pas plus simple qu'il ne faut.



:)

Link to comment
Share on other sites

Toutiet a raison et j'ai intrégré sa remarque. Cela dit, ça ne concerne que les télescopes qui ont un miroir secondaire excentré, donc sans doute pas les petits télescopes (mon 115/900 et mon 200/1200 n'avaient pas de secondaire excentrés et c'est normal vu leur F/D). J'espère que ça ne va pas trop alourdir le texte, qui l'est déjà pas mal... (j'aurais peut-être dû me contenter de l'acte 1 ?)



Concernant la perpendicularité des porte-oculaires, il me semble qu'on a intérêt à les régler. Avec mon premier 115/900, j'avais des étoiles de moins en moins nettes. Au bout de deux ans d'utilisation, j'ai vérifié le réglage en m'aidant d'un article de Ciel et Espace, eh bien le problème venait du porte-oculaire qui était de travers à cause d'une déformation du tube due au support de fixation du chercheur, qui avait un trop petit rayon de courbure. À force de le resserrer dans le noir, j'avais légèrement déformé le tube. La solution a été de jouer avec les vis de réglage du porte-oculaire pour le remettre droit, et alors j'ai pu procéder au réglage complet, avec les cercles concentriques et tout. Et j'ai vu la différence ! :)



---

(*) Moi aussi j'ai été déboussolé au début par le décentrement du secondaire avec mon 300 mm lorsque j'utilisais le cheshire. Même si ce décentrement est faible, il est très bien visible par rapport au support du secondaire et induit en erreur lorsqu'on utilise le cheshire. Mais bon, ça, ça concerne la 3è partie que je n'ai pas détaillée puisqu'il existe des fiches pour ça.

Edited by 'Bruno
Link to comment
Share on other sites

Merci pour eux ! Tu les prends pour des débiles ou quoi ...?



Par ailleurs, pourquoi induire en erreur..."même les débutants"...?

Les autres aussi sont peut-être intéressés, non ?

Non, je ne les prends pas pour des débiles, mais les 3/4 des gens qui arrivent ici n'ont jamais eu le moindre contact avec l'astro, et au moins la moitié débutent totalement seuls; la somme de petites connaissances à maîtriser d'un coup est énorme!



Savoir où observer, et quand (par rapport à la Lune, la météo)

-que chercher

-apprendre les constellations, au moins partiellement, pour se repérer

-à lire une carte céleste (inversion par rapport au sol, effet d'échelle plan/sphère)

-reconnaitre les symboles de ces cartes, et les abréviations CP, AG...

-Les abréviations techniques PO, EQ

-commencer les réglages de base (comment on règle un chercheur, déjà pour certains ça demande une bonne heure, à commencer par comprendre qu'il faut d'abord orienter le tube), la MAP, le choix d'un oculaire (donc d'abord identifier un oculaire, savoir à quoi il sert, comment calculer (même grossièrement) son grossissement, apprécier son champ)

-Le cas échéant comprendre l'utilisation de la monture, mécanique ou électronique



Donc quand on en arrive à la collimation (le terme qui fait peur, en plus!), si on peut simplifier un minimum, c'est pas plus mal.



Je n'ai rien de personnel contre toi, Toutiet, mais j'avais déjà fait la remarque: ta précision en soi est louable, et même nécessaire à une bonne pratique de l'astro (comme toute activité scientifique et/ou technique), et ton vocabulaire est lui aussi très précis.



En revanche, il me parait déplacé dans cette section, où les gens, sans être débiles, ont besoin que l'on parle en termes simples, sans cela ils auront l'impression d'arriver dans un milieu qui ne leur est pas ouvert, et que l'astronomie est un loisir non seulement cher, mais en plus très complexe et fermé, alors que c'est un loisir d'évasion et d'émerveillement où l'on peut simplement apprécier l'aspect esthétique sans forcément être ingénieur de la NASA!



C'est pourquoi je suis partisan de simplifier autant que possible ce que nous disons ici.



Les précisions que tu apportes sont nécessaires, mais je pense qu'il faut les rendre disponibles ailleurs (tout comme la collim' sur tâche d'Airy par exemple), dans un second post "niveau deux", que les débutants pourront consulter lorsqu'ils se sentiront à l'aise avec la collimation approchée, et qu'ils chercheront à améliorer un résultat "pas trop mal".

J'imagine le tuto posté par Bruno comme étant suivi par quelqu'un qui reçoit un scope qui a été démonté pour nettoyage ou autre, ou alors complètement décollimaté par quelqu'un ayant suivi de mauvais conseils, afin de ramener un "tuyau dans lequel on ne voit plus rien" dans le registre "tuyau où on voit quelque chose".



N'oublions pas que ce post semble bien parti pour être épinglé, et que, déjà, les épinglés ne sont pas lus; si en plus ils sont ardus ou peu plaisants à lire on réduit nos chances à néant.

Link to comment
Share on other sites

Merci beaucoup pour ce travail Bruno !



Je rajouterai même que le mieux est l'ennemi du bien : quand c'est bon, il ne faut pas chercher à faire mieux (sauf pour la haute résolution planétaire, quoique ...)



Pas faux !!

Link to comment
Share on other sites

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Guest
Reply to this topic...

×   Pasted as rich text.   Paste as plain text instead

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.

 Share

  • Recently Browsing   0 members

    • No registered users viewing this page.
×
×
  • Create New...

Important Information

We have placed cookies on your device to help make this website better. You can adjust your cookie settings, otherwise we'll assume you're okay to continue.
