Tout ce qui a été posté par shibon
-
Merci ! Bon ça fait un moment que je prépare tout donc au moment de me lancer j'avais des doutes sur plein de choses mais tout le matériel était prêt, stocké et l'outillage dispo😁
-
HELP !! Pb de guidage (correction trop différente entre DEC et AD)
shibon a répondu à un sujet de shibon dans Astrophotographie
Voilà le lien vers le descriptif plus complet de mon projet 🙂 -
Salut à tous, je viens ici vous décrire mon projet d'observatoire à la maison. Jusqu'à l'an passé, j'imageais depuis mon balcon terrasse en centre ville et l'an passé, nous sommes passés en maison (toujours en centre ville avec un jardin). Le télescope a pris direct sa place dans le jardin. Cependant, le jardin n'est pas très grand (donc je gène 😉) et j'ai eu qq mésaventures avec la pluie où le C8 a fini plein d'eau (j'avais fait un post sur ce sujet). Au fond de mon jardin, j'ai un atelier et l'idée de me trottait dans la tête de peut être aménager qqchose mais genre, on verra plus tard. Mais à l'automne, la toiture de l'atelier a montré des signes de fuites et il me fallait tout refaire à neuf. Alors là j'ai eu le déclic : si je dois refaire la toiture, pourquoi ne pas en profiter ! Au niveau du concept, c'est un peu complexe car pour ne pas être au niveau de la porte d'entrée et pour avoir une vue dégagée, il me fallait ouvrir le toit à une hauteur de 3m donc le télescope va être carrément en hauteur ! De plus, l'idée est de rendre le truc le plus automatique possible donc je dois faire une porte motorisée, la piloter (avec NINA), récupérer la météo, etc. Donc en attendant que le beau temps arrive pour faire les travaux, je commence par me renseigner (beaucoup de lecture) et à préparer les montages électroniques qui m'aideront à tout faire. Comme j'adore l'électronique, le bricolage, l'impression 3D et tou, c'est décidé je me lance ! Madame est d'accord, elle préfère le trou dans le toit au télescope dans le jardin... 🙂 Je vais tenter de faire une biblio des choses les plus importantes au fur et à mesure. Donc pour résumer, j'ai à faire : - reprise de la toiture et création de l'ouverture - créer la "porte" mobile qui devra être robotisée - faire le montage pour piloter la porte - monter un pilier de environ 2.5m de haut - créer une platine avec un disque - préparer le controle à distance plus poussé que ce que je fais déjà avec notamment parkage télescope à l'horizontale - faire une station météo pour fermer si le mauvais temps arrive Pour le pilotage de la porte de garage, c'est super simple grace aux amis canadiens (Denis Bergeron): - montage arduino basique - code fonctionnel de suite - driver ASCOM dispo et fonctionnel Le montage fonctionne de suite en test et notamment sous NINA 🙂 Pour la station météo, là je trouve le projet de @astrolivier : Le concept est super mais avec mon modèle de ESP32 (ou du fait des mises à jour diverses), ça n'a pas fonctionné et j'ai dû recoder pas mal de choses mais le plus gros était OK. J'ai donc préparé ça et intégré dan sune petite boite faite maison J'ai ainsi accès à une page locale qu'un driver ASCOM récupère dans NINA pour lier à un safety moniteur. Plus tard, voyant que la mesure de température est perturbée dans la boite, j'ai modifié tout ça en m'inspirant des systèmes des stations météo et j'ai ainsi conçu cette partie pour intégrer les différents capteurs (cachés dessous mais aérés). L'ESP32 restera dans la boite. J'ai aussi préparé le disque de frein récupéré gratos chez le garagiste du coin (frameto intégral + peinture métal+perçage) La première partie électronique étant OK, fin mars une période de 15 jours de beau temps est annoncée alors je me lance ! Mise à nue du toit et réfection à l'identique sauf la zone de l'ouverture et perçage de la trappe Installation des rails et création du toit mobile Préparation du sol, sellement de tige acier et du premier plot puis remplissage progressif Arrivé vers 1m60, préparation de l'installation des 4 tiges filetées de 16mm et poursuite du montage jusqu'à 2 .4m Installation du télescope et test puis installation tableau électrique dédié + montage de multiprises connectées permttant de couper chaque appareil indépendamment Montage d'une caméra IP (avec commande OFF des leds infrarouge) pour surveiller Et montage du moteur de la porte avec la station météo sur la boite du moteur (je dois encore peindre en noir goudronné les 2 renforts en bois) Et voilà, paré à démarrer la première session, le ciel est globalement accessible sauf vers le sud-ouest et ouest où j'ai qq obstacles sous 30-40° avec l'arbre mort du voisin plein ouest. (va bien finir par le couper 😉) Et voilà le début de SH2-136 avec 3h de poses hier soir et que je vais continuer dès que possible. Ma séquence NINA se débrouille seule en ouvrant le toit assez tôt pour mise en température, surveillance des conditions météo "safe" collectées depuis ma station météo, si les nuages arrivent, parkage et fermeture du toit et reprise de la séquence si ça se dégage à temps. Fin de session, parkage et fermeture. Ce matin, je me réveille, messages télégram qui disent tout s'est bien passé, la caméra me montre que tout est rangé et fermé, et confirmation en ouvrant le volet ! Quel plaisir 🙂 Le reste à faire : Globalement les modes dégradés, je me pose la question de me connecter à l'API meteo france avec la pluie dans l'heure pour avoir un plan B (pour le moment je galère à comprendre comment on récupère cette info), je suis en train de préparer une boite de gestion des bandes chauffantes. Comme ma station me donne le point de rosée, je peux décider de ne mettre le chauffage que si la température s'approche du point de rosée (j'ai une carte ESP32 avec 8 relais pour piloter plein de trucs 😁, faut que je l'utilise). Je me demande aussi ce qui se passe en cas de pertes de réseau, internet, etc. Comme j'ai fait un réseau local avec un routeur wifi dans l'atelier, je pense que tout fonctionne même s'il n'y a plus internet, c'est juste que je ne peux plus rien vérifier. Je n'ai pas d'onduleur en cas de panne de courant : j'aimerais en mettre un avec un signal de coupure que je pourrais envoyer pour faire l'état safe ou pas, etc. Voilà, du boulot plutôt dans la fiabilisation du système car je ne sais pas trop ce que ça donne. Je vais tester ce week end sans que je ne sois là mais mon fils ne sera pas loin si besoin ! Une belle aventure de bricolage, j'espère comme ça profiter au mieux des opportunités et madame est contente 😎 Au plaisir Sam
- 15 réponses
-
- 23
-
-
-
HELP !! Pb de guidage (correction trop différente entre DEC et AD)
shibon a répondu à un sujet de shibon dans Astrophotographie

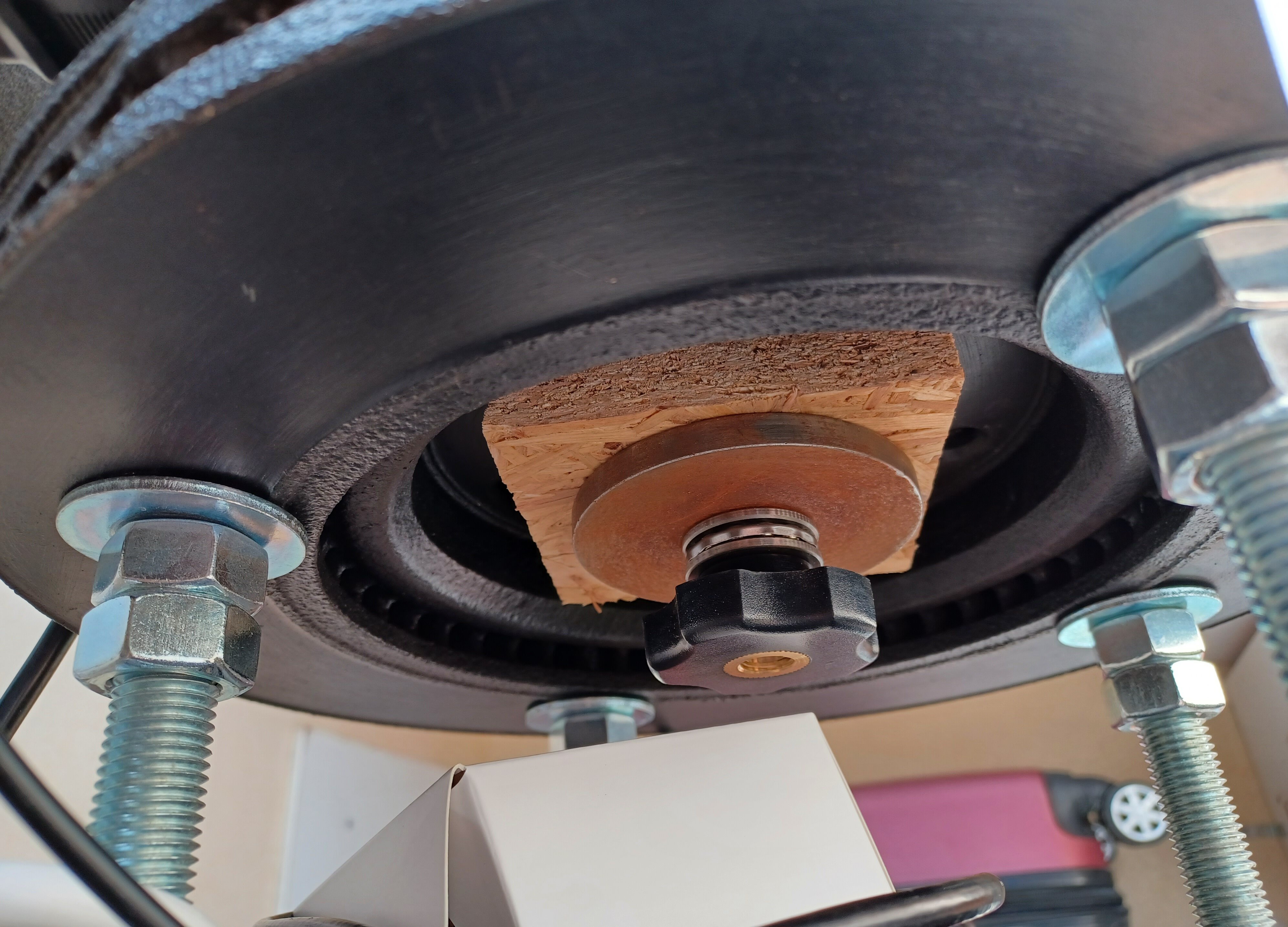

Alors j'ai en fait mis un téton au dessus qui permet de régler l'orientation de la monture avec les 2 vis classiques et dessous c'est le serrage. Je l'ai récupéré de mon trépied et j'ai taraudé un trou dans le disque au nord. Donc j'ai exactement la même chose que le système classique -
Encore une station météo sous Ascom.... mais avec son petit plus!
shibon a répondu à un sujet de astrolivier dans Logiciels

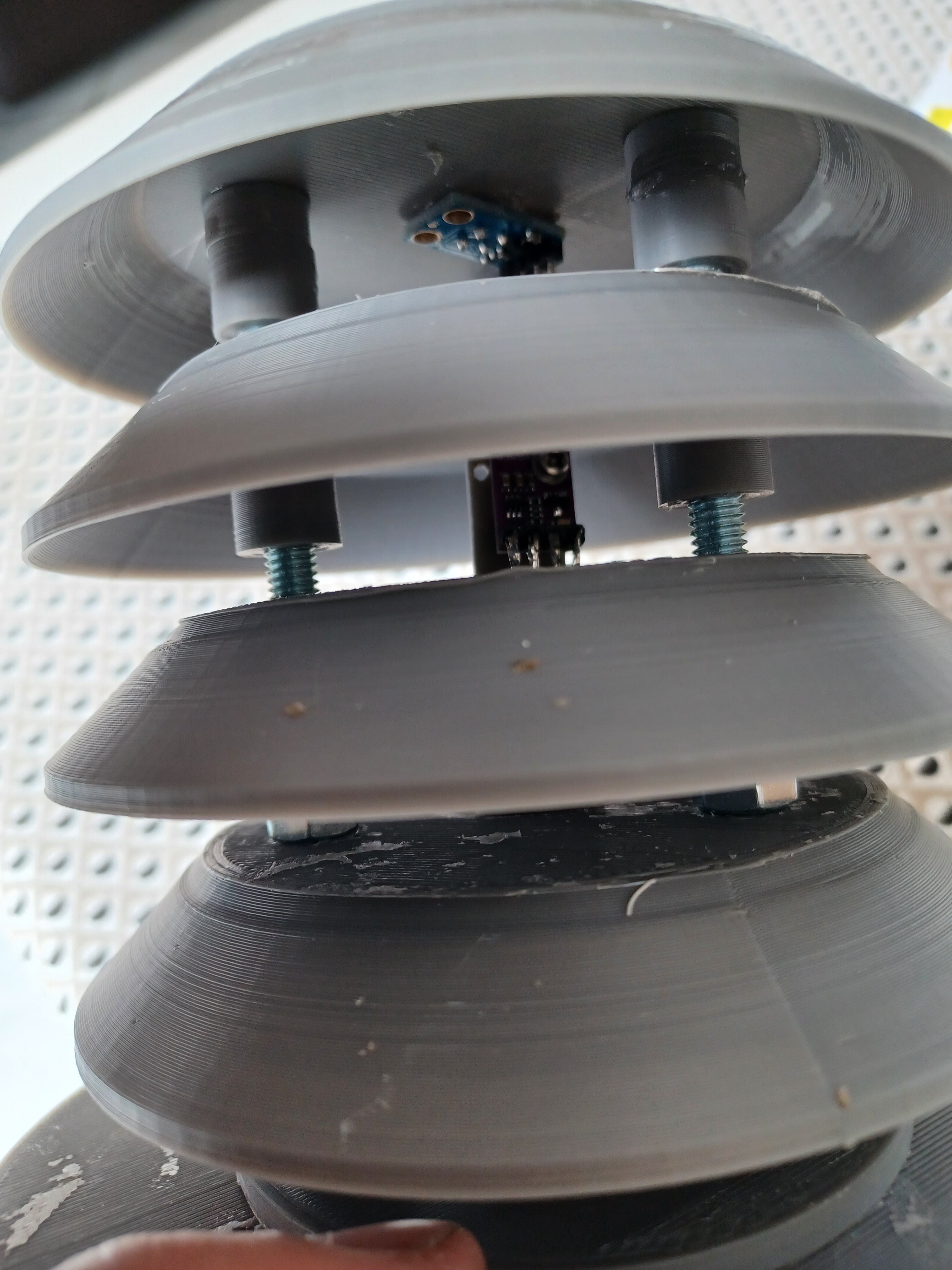

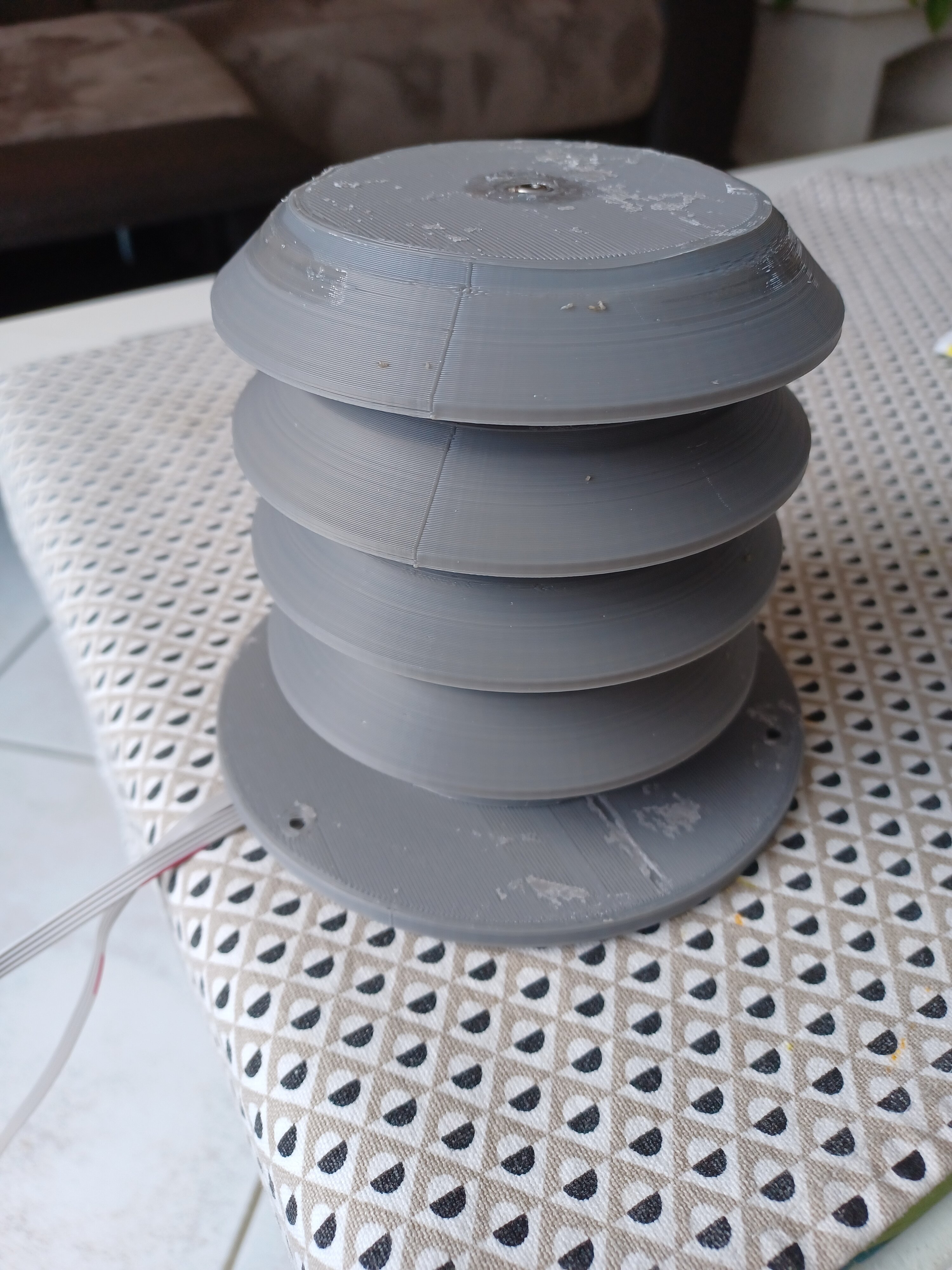

Hello @astrolivier, une première mise à jour avec création d'un support extérieur de capteur type station météo et en ABS pour résister aux conditions extérieures. Quelle galère à imprimer mais j'ai terminé. Il me reste à le placer sur le toit ! -
Belle image !
-
Les nébuleuses sont là aussi (NGC 7822)
shibon a répondu à un sujet de lionthom dans Astrophotographie
On est d'accord, les IFN ça reste très compliqué pour moi... -
Un bel iris tout bleu !
-
Excellente version et beau cadrage!
-
Les nébuleuses sont là aussi (NGC 7822)
shibon a répondu à un sujet de lionthom dans Astrophotographie
T'as pas un balcon ou une terrasse ? Moi j'ai imagé des années depuis mon balcon terrasse en plein centre. Ça le fait aussi (comme Cuiv d'ailleurs qui m'avait motivé a arrêter le nomade et tenter depuis chez moi...) -
HELP !! Pb de guidage (correction trop différente entre DEC et AD)
shibon a répondu à un sujet de shibon dans Astrophotographie
En tout cas, gros disque et 4 tiges de 16mm, ça bouge pas ! Mais c'est un disque ventilé donc la turbulence va passer dessous 😁 -
HELP !! Pb de guidage (correction trop différente entre DEC et AD)
shibon a répondu à un sujet de shibon dans Astrophotographie
-
HELP !! Pb de guidage (correction trop différente entre DEC et AD)
shibon a répondu à un sujet de shibon dans Astrophotographie
Voilà donc ma toute première image avec cette config : Je n'ai fait aucun réglage en dehors d'un peu de saturation mais pas de HDR ou local histogramme. Pas de NoiseX. Je devais aller vite pour voir si ça marche ou pas. 3h accumulées par poses de 30s sans filtre. Une presque brute sortie de Siril : j'ai fait un SPCC, strech et un peu de saturation. On retrouve les abérations de mon vieux C8 mais je me demande si ma caméra n'est pas un poil trop proche. Dans les défauts, je sens un petit effet radial mais pas sûr 🤔 Puis avec passage de BlurX qui fait qd même des miracles. Mais là je vois un petit dédoublement d'étoiles dans différentes zones Je pense avoir retrouvé en gros mes réglages d'avant cette nouvelle installation mais j'ai amené un défaut optique en plus. Faut surement que je fasse une collimation après ce déménagement même si j'ai fait super attention et le C8 n'a pas pris de choc Ou alors, j'ai qq mauvaise images avec du doublement avant empilement et je n'ai pas fait le tri car pressé. Je vais vérifier aussi A+ et encore merci pour le coup de main Sam -
HELP !! Pb de guidage (correction trop différente entre DEC et AD)
shibon a répondu à un sujet de shibon dans Astrophotographie
Comme tu le dis c'est le démarrage, j'ai prévu d'ouvrir le toit au coucher du soleil pour laisser le temps. Idéalement faut que la porte soit ouverte pour le courant d'air. On verra qd je ne serai pas là si ça fonctionne ou si je dois ouvrir plus tôt... J'ai fait un pari avec des contraintes : - jardin de centre ville pas très grand donc le télescope dehors ça fait chier (vu que je le laissais pour être prêt plus vite) - les baches c'est bien mais sous la pluie et autre c'est humide (j'ai de la corrosion) et vu mes déboires de début d'année où j'ai pris l'eau, fallait faire qqchose. - comme je suis au lit la nuit, je ne lançais pas de séance si risque de pluie - pas d'astro l'été qd je partais en vacances... Donc là je peux profiter (enfin j'espère) ! Sam -
HELP !! Pb de guidage (correction trop différente entre DEC et AD)
shibon a répondu à un sujet de shibon dans Astrophotographie

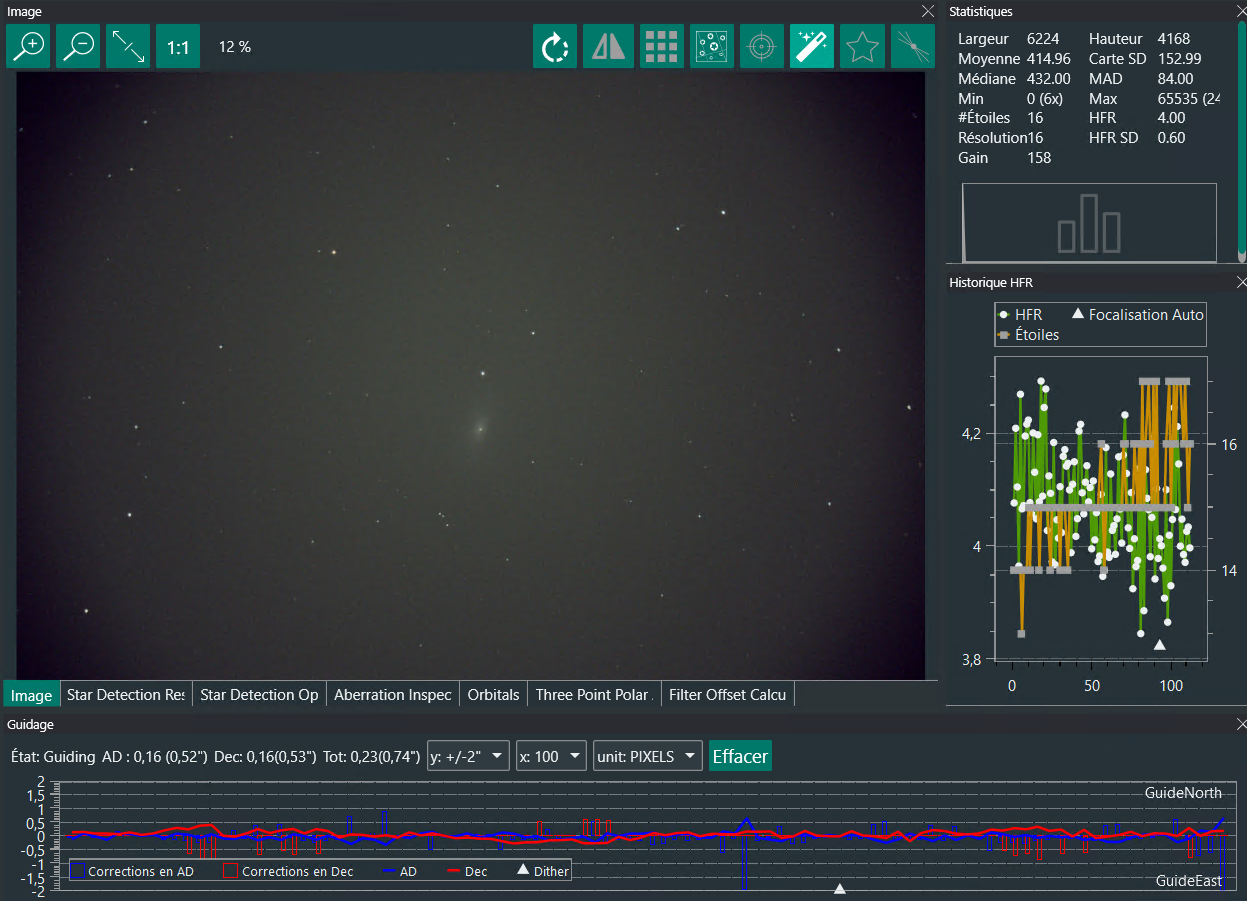

@gregastro, @sebseacteam et les autres merci ! Ca remarche ! Y a des cirrus et je guide à moins de 0.5" J'ai revu la MES et NINA et PHD2 sont d'accord. C'était juste mon profil qui a été supprimé lors de ma réinitialisation de PC malgré ma sauvegarde. @rmor51, en fait c'est pas dur de le faire fonctionner ; il faut juste le régler et moi j'ai lancé une calibration sans lui donner d'info de mon système, sans sélectionner l'algo qui marche bien, etc. Voilà j'ai voulu aller trop vite 😜 J'ai lancé M13 qui sera ma première image en poste fixe! Je vais faire un post dédié dans la zone bricolage bientôt Mais j'ai fait mon observatoire dans mon atelier avec modif du toit, ouverture automatique, pilier et télescope à 2.5m de haut vu la hauteur de mon toit !! A+ Sam -
HELP !! Pb de guidage (correction trop différente entre DEC et AD)
shibon a répondu à un sujet de shibon dans Astrophotographie
@gregastro, @sebseacteam : Merci ! Vous n'imaginez pas d'où je viens !! En fait je suis en train de passer en poste fixe et j'ai besoin de tout un tas de choses. Notamment un driver ascom pour ma station météo qui a planté. A un point que j'ai fini par péter mon W11 sur le mini PC et j'ai dû tout réinitialiser et réinstaller. J'avais sauvé mes profils NINA, PHD2 mais apparemment, la reprise du profil PHD2 a complètement déconné et c'est surement un profil par défaut qui est dedans. J'ai regardé le log mais pas tous les paramètres et là qd je vois la focale à 200 et les pixels à 3.8 je comprends que tout est faux !!! C'est une 224 qui est au cul de la lunette. Alors j'ai bien un souci de paralellisme de ma lunette car je me suis imprimé une pièce pour fixer la lunette au C8 à un autre endroit et mes trous ne sont pas au bon endroit et j'ai un profil creux qui n'est pas aligné. Cependant, j'avais lu que ce n'était pas grave donc en attendant, je n'ai pas changé mais je vais le faire bientôt ( ou acheter une pièce faite pour ça chez PA pour 25€ + port) Donc ce soir y a un peu de cirrus mais je vais en profiter pour tout remettre nickel et voir ce que ça donne (au moins enlever les messages d'erreur). Je vous tiens au jus 🙂 -
HELP !! Pb de guidage (correction trop différente entre DEC et AD)
shibon a répondu à un sujet de shibon dans Astrophotographie
Je viens de voir un truc (je ne sais pas si c'est important) mais la focale de la lunette ce n'est pas 200 mais 240mm. En recréant un profil PHD2, j'ai dû faire une erreur. -
HELP !! Pb de guidage (correction trop différente entre DEC et AD)
shibon a répondu à un sujet de shibon dans Astrophotographie
Le message c'est justement qu'il y a trop d'écart entre DEC et AD. Souvent lié à du jeu dans l'axe. Qd je regarde les détails il me dit que la vitesse pour un est 100% et l'autre 60%. J'ai fait aussi un assistant guidage pour revoir tous les paramètres. Mais chaque calibration arrive au même résultat. Je me suis couché à 1h30 après je ne sais pas combien d'essais sans trouver de solution... Je vais laisser 20min ce soir. Je me limitais à 2min. Après je vois que pour la MES, PHD2 et NINA avec le 3 points alignment ne sont pas d'accord. J'étais à 3" sur NINA et plusieurs min sur PHD2. Voilà le log avec tous les essais dedans puis la session complète de la nuit. PHD2_GuideLog_2025-05-17_233742.txt Merci ! Sam -
HELP !! Pb de guidage (correction trop différente entre DEC et AD)
un sujet a posté shibon dans Astrophotographie

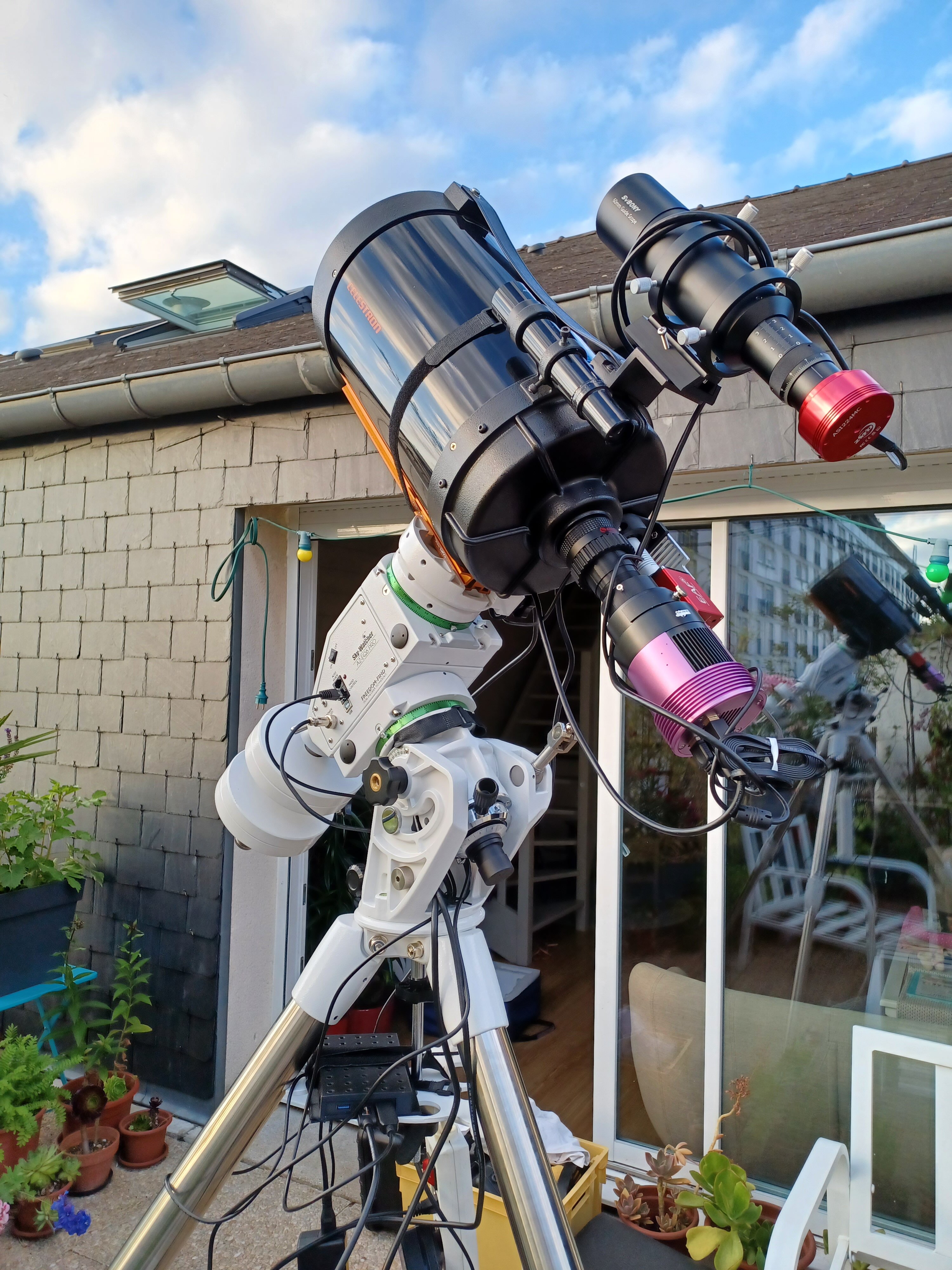

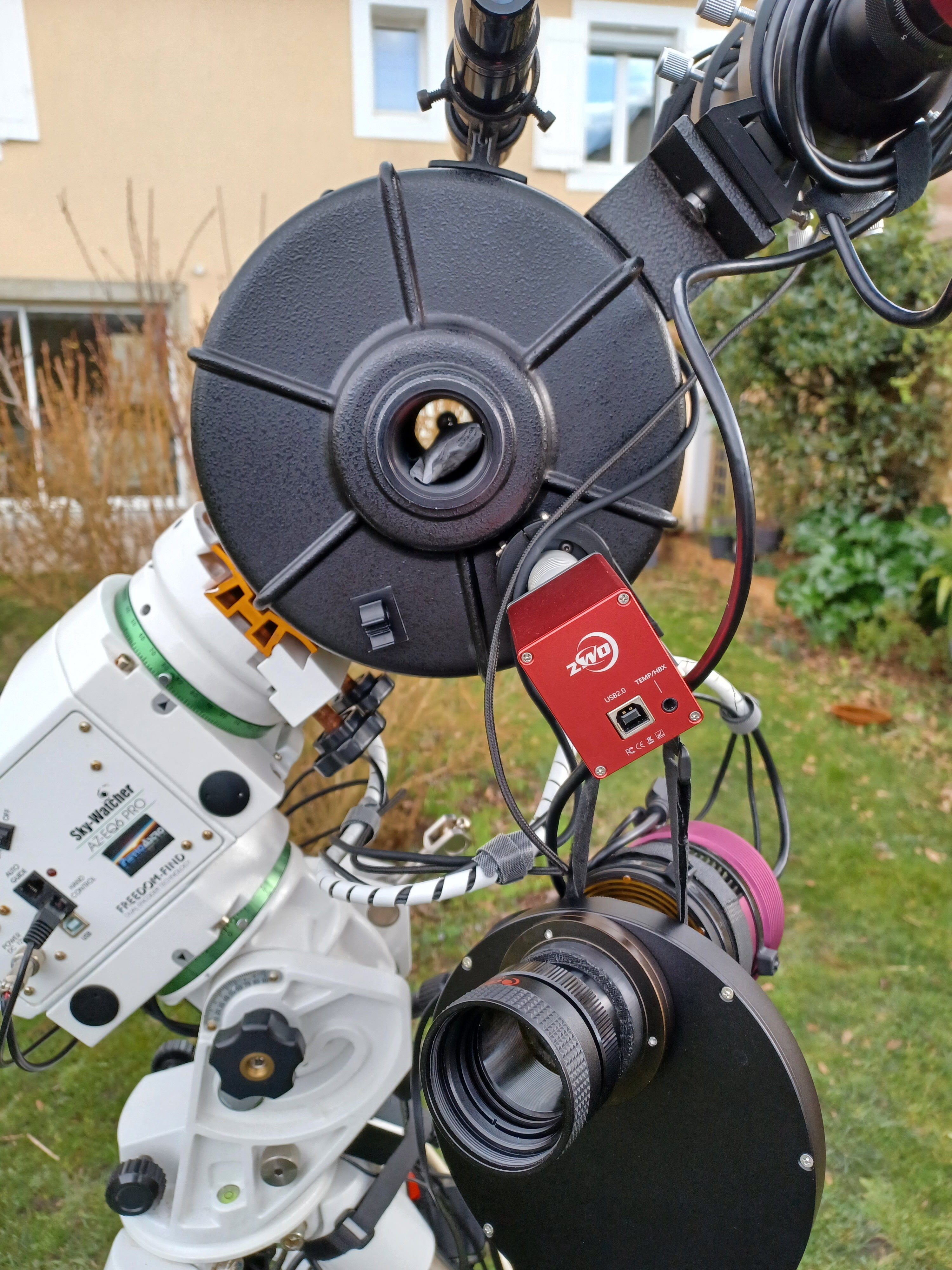

Salut les amis, j'ai déplacé mon télescope et il est maintenant sur un support rigide. C'est une monture AZEQ6 qui supporte une bonne charge apr rapport à mon C8 et sur le trépied j'avais un assez bon guidage. J'ai dû déplacer ma lunette de guidage qui est toujours sur le C8 mais plus à l'opposé de ma queue d'aronde mais sur le côté. J'ai fait la MES que j'ai vérifié plusieurs fois avec NINA Puis je passe au calage de PHD2 et là c'est un peu la cata. Impossible de calibrer correctement. J'ai fait sur la zone de pointage recommandée et ailleurs et toujours le même résultat, j'ai trop de décalage dans les corrections DEC et AD et le message dit "souvent lié à un jeu important sur l'axe...". J'ai quasiment un rapport 2 entre les 2 vitesses de correction (px/sec) ! Alors oui sur l'axe DEC (qui tourne autour du contrepoids), j'ai du mal à équilibrer sur toutes les positions et je pense que la nouvelle position de la lunette guide y est pour qqchose forcément. Le guidage est foireux et les images pas terrible forcément... Je suis un peu perdu et je me demandais si vous aviez des idées pour m'aider à investiguer. Merci !!! Voici un extrait d'un essai de guidage sur PHD2 où l'écart entre les 2 vitesses de correction est différent mais j'ai ça pour tous les essais quasiment... Par contre niveau angle, j'ai bien 90° donc ça c'est bon au moins. Calibration Begins at 2025-05-18 00:34:13 Equipment Profile = sam Dither = both axes, Dither scale = 1.000, Image noise reduction = none, Guide-frame time lapse = 0, Server enabled Pixel scale = 3.87 arc-sec/px, Binning = 1, Focal length = 200 mm Search region = 15 px, Star mass tolerance = 50.0%, Multi-star mode, list size = 12 Camera = ZWO ASI224MC, gain = 50, full size = 1304 x 976, have dark, dark dur = 1500, no defect map, pixel size = 3.8 um Exposure = 1500 ms Mount = GSServer (ASCOM), Calibration Step = 1100 ms, Calibration Distance = 25 px, Assume orthogonal axes = no RA Guide Speed = 7.5 a-s/s, Dec Guide Speed = 7.5 a-s/s RA = 14.08 hr, Dec = 0.0 deg, Hour angle = 0.23 hr, Pier side = West, Rotator pos = N/A, Alt = 41.9 deg, Az = 184.7 deg Lock position = 616.995, 938.123, Star position = 616.542, 938.536, HFD = 3.21 px Direction,Step,dx,dy,x,y,Dist West,0,0.000,0.000,616.549,938.936,0.000 West,1,0.263,2.910,616.286,936.025,2.922 West,2,-0.104,4.723,616.654,934.212,4.725 West,3,0.497,5.130,616.052,933.806,5.154 West,4,0.567,7.928,615.982,931.007,7.948 West,5,1.004,9.394,615.545,929.541,9.448 West,6,1.232,11.984,615.317,926.951,12.048 West,7,1.056,13.768,615.494,925.168,13.808 West,8,1.487,14.736,615.063,924.199,14.811 West,9,2.048,17.317,614.502,921.618,17.438 West,10,1.698,18.654,614.852,920.282,18.731 West,11,1.643,18.746,614.907,920.190,18.817 West,12,1.581,21.472,614.969,917.464,21.530 West,13,1.927,23.033,614.623,915.902,23.114 West,14,2.204,23.127,614.345,915.809,23.231 West,15,2.560,25.643,613.990,913.292,25.771 West calibration complete. Angle = 84.3 deg, Rate = 1.562 px/sec, Parity = Even East,7,2.560,25.643,613.990,913.292,25.771 East,6,2.019,22.666,614.530,916.269,22.756 East,5,1.433,16.560,615.116,922.376,16.622 East,4,0.842,11.497,615.708,927.439,11.527 East,3,0.638,11.030,615.911,927.905,11.049 East,2,0.655,7.897,615.895,931.038,7.924 East,1,-0.226,1.633,616.776,937.302,1.649 East,0,-0.549,-2.044,617.099,940.979,2.116 Backlash,0,0.000,0.000,617.099,940.979,0.000 Backlash,1,2.103,0.112,614.995,940.867,2.106 Backlash,2,4.739,0.043,612.360,940.936,4.739 Backlash,3,7.484,-0.202,609.614,941.181,7.487 North,0,0.000,0.000,612.360,940.936,0.000 North,1,2.745,-0.245,609.614,941.181,2.756 North,2,5.177,-0.759,607.183,941.695,5.232 North,3,8.004,-0.969,604.356,941.905,8.062 North,4,10.404,-1.231,601.955,942.166,10.477 North,5,13.414,-1.250,598.946,942.186,13.472 North,6,16.114,-1.769,596.246,942.705,16.211 North,7,18.446,-2.021,593.914,942.957,18.556 North,8,21.213,-2.431,591.147,943.367,21.352 North,9,24.286,-1.997,588.074,942.933,24.368 North,10,26.615,-2.662,585.744,943.598,26.748 North calibration complete. Angle = 174.3 deg, Rate = 2.432 px/sec, Parity = Even South,5,26.615,-2.662,585.744,943.598,26.748 South,4,23.129,-2.381,589.231,943.317,23.251 South,3,18.698,-1.537,593.662,942.473,18.761 South,2,12.691,-1.201,599.669,942.137,12.747 South,1,6.677,-0.395,605.683,941.331,6.688 South,0,4.642,0.002,607.718,940.934,4.642 Calibration complete, mount = GSServer (ASCOM). -
Ah ok, je n'avais pas compris que c'était une fibre que tu tirais. C'est qd même petit, faut que je regarde ça... Je termine mon observatoire (c'est assez compliqué car dans un bâtiment existant) et je me reposerai cette question un peu plus tard. Sam
-
Moo j'ai acheté des CPL gigabit de TPlink et je suis super déçu. Même sur la prise d'à côté, je passe de 900M/s à 60. Alors une fois au fond du jardin+ distribution via wifi local, il m'en reste à peine 5. Mais bon, AnyDesk est fluide et les images se téléchargent dans la nuit en parallèle. Mais le CPL j'en suis déçu. Mon wifi maison trop loin et pas de possibilité simple de tirer un câble au fond du jardin... Sam
-
Encore une station météo sous Ascom.... mais avec son petit plus!
shibon a répondu à un sujet de astrolivier dans Logiciels
J'ai tellement voulu nettoyer le mini PC que Windows a fini par être planté. J'ai tout réinstallé à 0 et maintenant ça marche. Ça veut dire que c'était bien le driver le pb et que je n'ai jamais réussi à enlever la V1. Il faut faire très attention pour les nouveaux utilisateurs. Même si on n'a pas de pluviomètre et autre, on met les valeurs à 0. Comme c'est la dernière version, il faut le driver v2 et ne pas tenter la v1... Donc c'est reparti Maintenant je cherche les bons réglages pour la température du ciel clair, couvert, et les coef K Côté montage, j'essaie d'imprimer de l'ABS et je galère car ma boîte en PLA ne ça pas tenir dehors en plein soleil d'été... L'ABS jauni mais c'est pas grave 😅 Merci en tout cas. Je mettrai les zip avec tout à la fin pour la version finale Sam -
Ou utilise SPCC pour avoir la couleur officielle. Je crois que le nouveau Siril l'intègre mais je n'ai pas encore essayé😉
