Captain Flam

Lunette Clavé 66/1000

Recommended Posts

Bonjour à tous



Voici ma dernière acquisition pour un prix que je n'ose pas diretelemnt il est bas, pour ceux qui suivent la rubrique "les occas du web" comprendront



Après un contact plutôt bref avec le vendeur,un rendez vous a la va vite et un trajet avec un énorme doute sur le sérieux de celui ci, (sera t'il au rendez-vous), me voici arrivé.



Un très gentil petit Monsieur d'un certain age souriant et plutôt frèle dans sa démarche (ouf, je suis rassuré)



la lunette est déjà prête pour un essai, (réglée sur une antenne à plusieurs dizaines de métrés)



Je jette un œil fébrile et je cherche immédiatement les défauts de chromatisme (rien??)

Lle monsieur m'explique qu'il a fabriqué de toute pièce la monture équatoriale dans les années 70/80.

Je la teste rapidement et je me rend compte qu'elle est très bien faite avec un moteur synchrone en 220V



Après un rapide diagnostique je me rends compte que la lunette est une Clave avec des accessoires



Je ne doute pas sur la qualité de ce matériel (bien au contraire) mais je sui sur une colle qui est le filtre que la vendeur l'a donné comme un filtre solaire a mette en amont de l'optique (voir le filtre bleu sur les photos) en le mettant devant l'oeil et en regardant le soleil il me rappel un filtre solar sun de couleur jaune/rouge tres foncé

Avant de m'en servir, si l'un de vous a une réponse je suis preneur

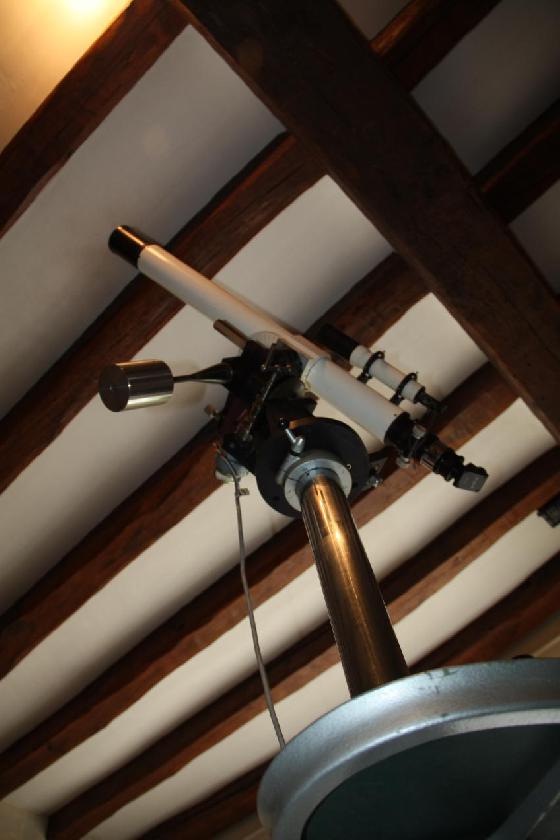

voici les photos









Fab

Edited by Captain Flam

Share this post


Link to post
Share on other sites

oui c'est bien celle-ci,

Son but est de servir à aller dans les écoles de ma région pour faire découvrir l'astro au enfants

Share this post


Link to post
Share on other sites

Bravo Fabrice

Très belle acquisition. Je l'avais repérée dans le BC sans savoir que c'était une Clavé.

Tu vas t'éclater avec et elle fera certainement rêver les enfants.

J'imagine que tu l'installeras sur une autre monture. Celle d'origine est superbe avec son pied qui en impose et réglable en hauteur.

Share this post


Link to post
Share on other sites

Merci



Son pied d'origine n’était pas fournis

Peux tu poster une photo de celui ci si tu en as une ?



Fab

Share this post


Link to post
Share on other sites
oui c'est bien celle-ci,

Son but est de servir à aller dans les écoles de ma région pour faire découvrir l'astro au enfants

Elle m'intriguais. Merci pour le photos et le descriptif :)

Share this post


Link to post
Share on other sites
Merci



Son pied d'origine n’était pas fournis

Peux tu poster une photo de celui ci si tu en as une ?



Fab

Je me suis mal expliqué, par pied d'origine j'entendais celui qu'on voit sur la photo.

Clavé ne fabriquait que les optiques dans leur support, excepté des chercheur fournis complets. Je pense que le monsieur a fait ou fait fabriquer le tube optique.

Share this post


Link to post
Share on other sites
Je me suis mal expliqué, par pied d'origine j'entendais celui qu'on voit sur la photo.

Clavé ne fabriquait que les optiques dans leur support, excepté des chercheur fournis complets. Je pense que le monsieur a fait ou fait fabriquer le tube optique.



Désolé J'avais mal compris

Pour le tube et la monture le monsieur a fait l’intégralité tout seul (de très bonne facture) et pour le pied il est très fonctionnel certes lourd, mais très robuste, je vais y intaller des roulettes pour les déplacements.



Je détaillerai ces éléments dans un prochain message



Fab

Share this post


Link to post
Share on other sites

as tu la gravure clavé sur l'objectif?

car depuis 1969 je n'ai jamais entendu parler ni vu d'objectif comme celui-là chez clavé?

peut-être une commande spéciale?

Share this post


Link to post
Share on other sites

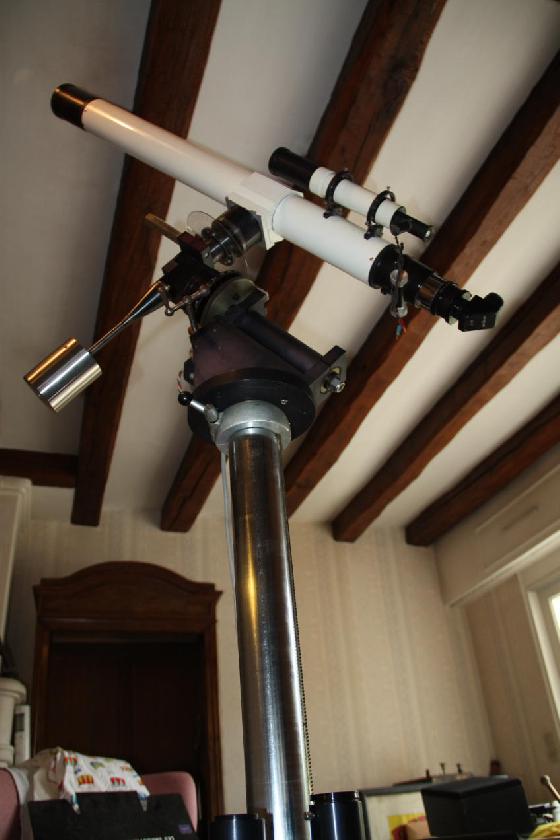

Petit retour sur les accessoire et la qualité mécanique de la monture

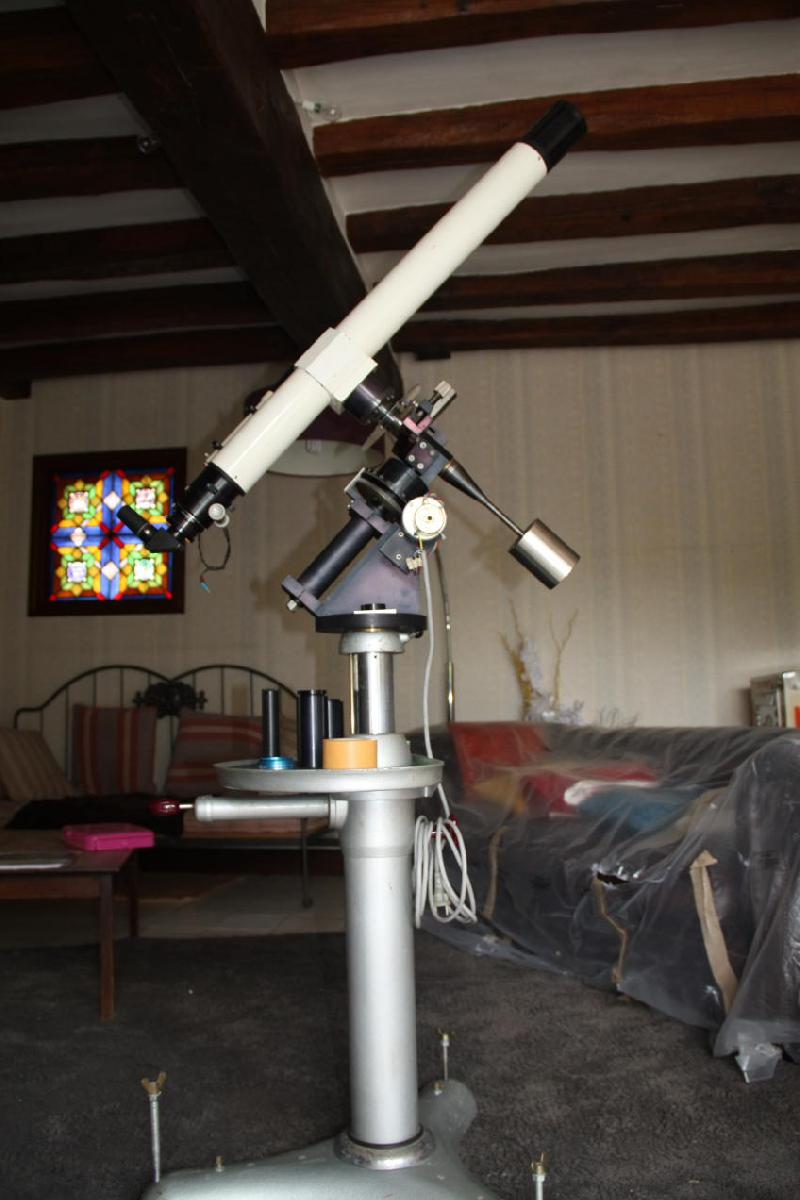

Le pied à cremaillere est très robuste et ne vacille pas d'un mm a sa hauteur maxi

déploiement de 55cm hauteur totale à la base de la monture 135cm

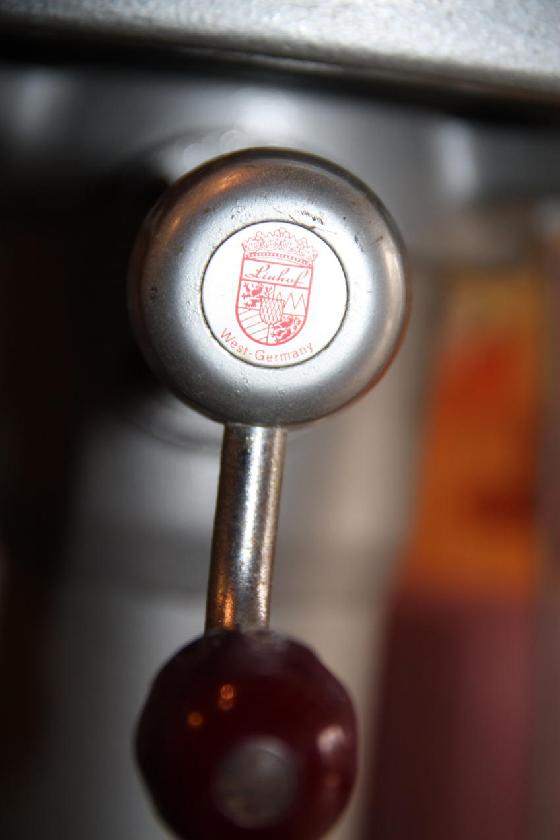

la manivelle pour la cremaillere du pied qui peux tourner sur lui même, de marque allemande Linhof (fabricant d'appareil photo pro)

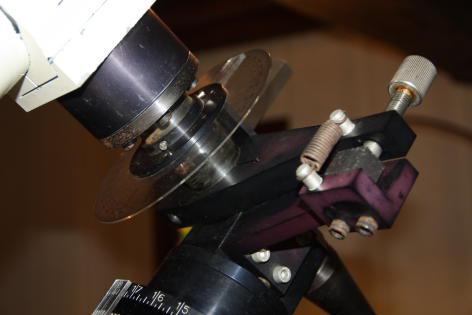

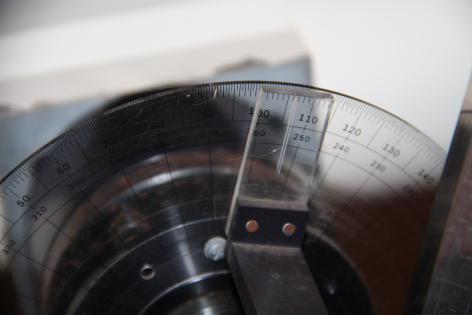

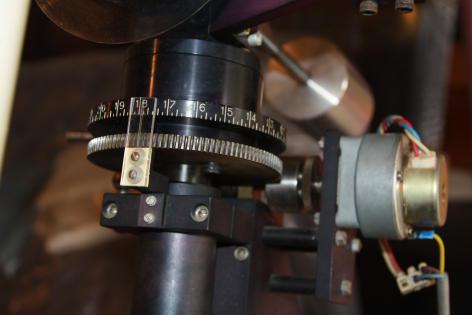

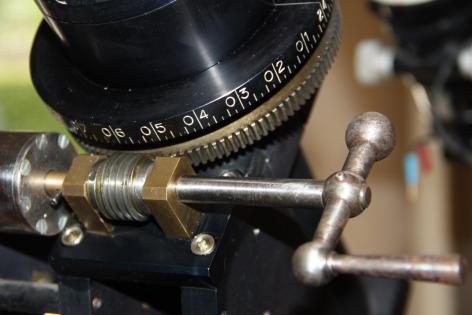

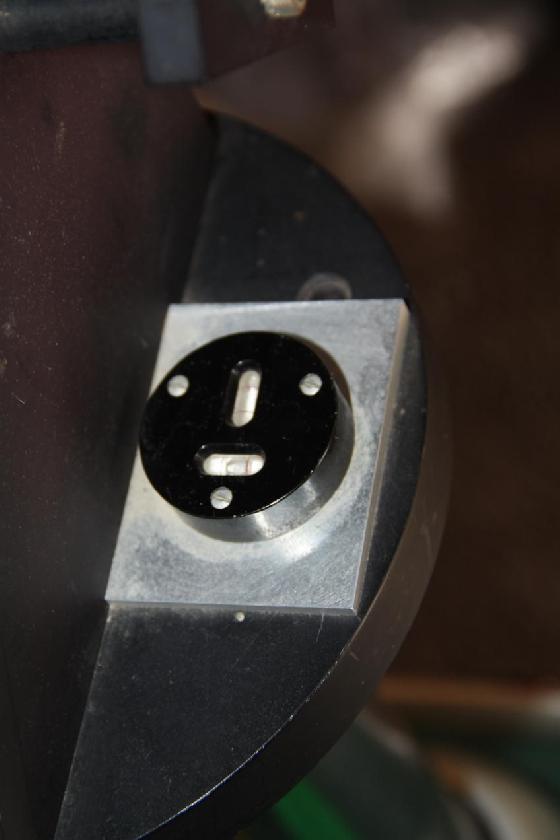

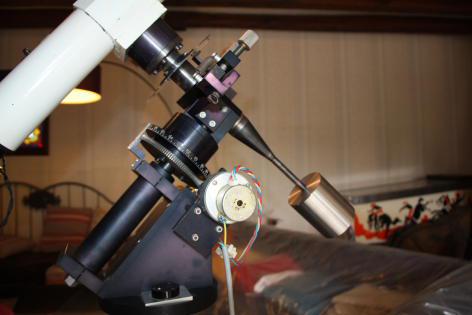

Détailles de la monture artisanale très précise lourde et sans jeux

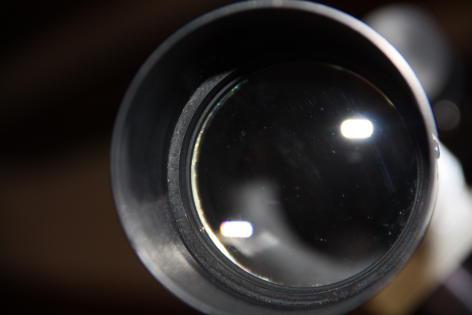

L'optique clavé




Voila pour l'ensemble de cette fabuleuse lunette clavé

J'attends le retour du beau temps pour faire un essai sur le ciel



Fab

Edited by Captain Flam

Share this post


Link to post
Share on other sites
as tu la gravure clavé sur l'objectif?

car depuis 1969 je n'ai jamais entendu parler ni vu d'objectif comme celui-là chez clavé?

peut-être une commande spéciale?



Sur la lentille et un doublé collée il y a l'inscription 1000 sur la tranche

en réalité la lentille fait 70 d'ouverture

Avec la bague de maintien dans le barillet, cela réduit l’ouverture à 66



Le vendeur m'a confirmé qu'il avait acheter l'ensemble chez Clavé

Effectivement, c'est peut être une commande spéciale.

Edited by Captain Flam

Share this post


Link to post
Share on other sites

Tout cela a l'air vraiment très soigné! On attend un petit CROA!

Bon ciel à toi!

Share this post


Link to post
Share on other sites

Superbe instrument comportant nombre de petites trouvailles facilitant son usage et dont pourraient s'inspirer bien des constructeurs de matériel astro...

Share this post


Link to post
Share on other sites

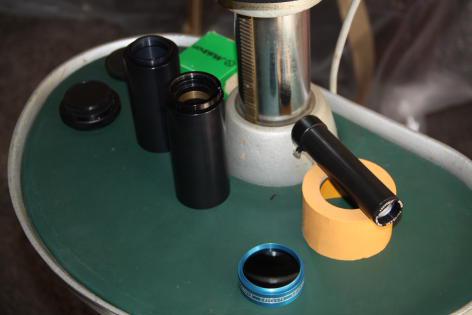

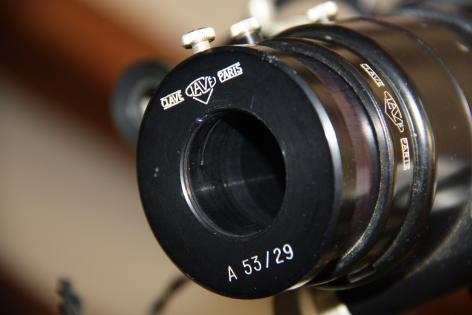

J'ai l'impression que beaucoup d'accessoires sont de marque Clavé : le PO avec toutes les bagues réductrices. Peut-être le chercheur également, car les supports chercheur sont des Clavé je les reconnais.

Le RC et la Barlow Clavé aussi.

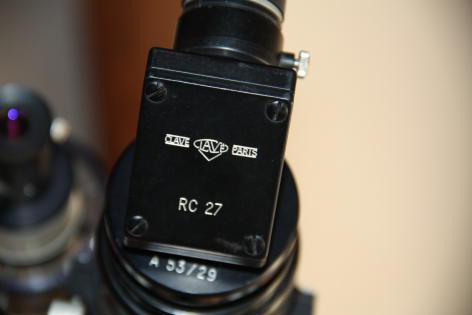

Une question Fabrice : le RC est directement visser sur la bague 53/29 ? Par contre la Barlow est différente car son corps n'est pas en inox, et elle a une vis de blocage côté oculaire.

Share this post


Link to post
Share on other sites

Bonjour,



Heureux que ce beau matériel puisse rester utilisé par un astram amoureux des matériels anciens et qu'il puisse aussi servir à faire observer des jeunes.



Laurent

Share this post


Link to post
Share on other sites
J'ai l'impression que beaucoup d'accessoires sont de marque Clavé : le PO avec toutes les bagues réductrices. Peut-être le chercheur également, car les supports chercheur sont des Clavé je les reconnais.

Le RC et la Barlow Clavé aussi.

Une question Fabrice : le RC est directement visser sur la bague 53/29 ? Par contre la Barlow est différente car son corps n'est pas en inox, et elle a une vis de blocage côté oculaire.

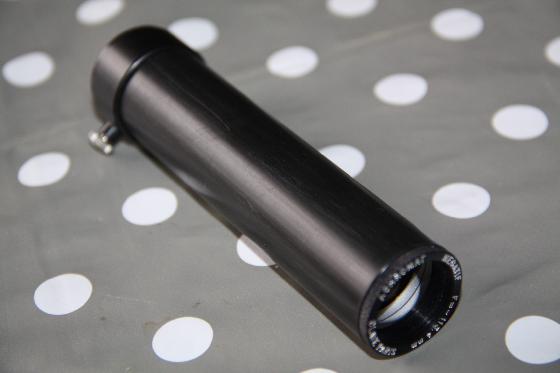

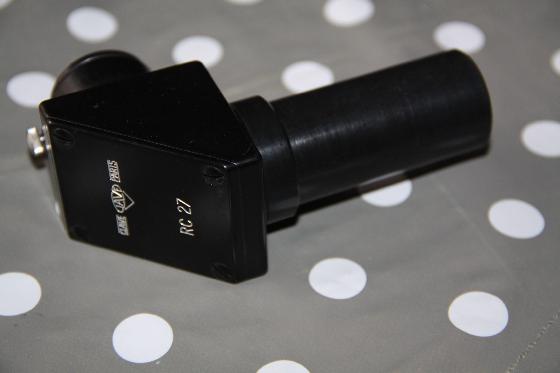

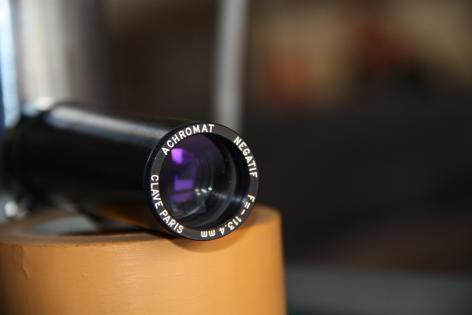

Le RC est bien en coulant 27mm mais son corps est comme une sorte de bakélite noire tout comme la Barlow toute les deux avec une bague de serrage annulaire (type écrou prisonnier) pour les oculaires

Voici les photos





Fab

Edited by Captain Flam

Share this post


Link to post
Share on other sites

:1010:



Un bon et beau matériel qui va pouvoir reprendre du service.

Félicitations pour cette acquisition.

Share this post


Link to post
Share on other sites

Merci pour vos avis positifs

Ce matin vers 7h30 un petit apperçu de la lune je regarde vite fait avant de prendre mon café et je me rend compte que l'image est magnifiquement piquée, le chromatisme est à peine perceptible mais je pense aussi que c'est du à l'oculaire de microscope que m'a donné le vendeur je dois trouver un adaptateur pour modifier le coulant en 1.25"



SI vous avez des piste pour passer du 29 au 31.75 je suis preneur

Share this post


Link to post
Share on other sites

Un doublet 70/1000 collé, je ne savais pas que Clavé avait fait celà. La monture, c'est du grand art!



Rien que la vue de la Lune à travers ce magnifique instrument, ferra sûrement rêver des dizaines d'enfants!

Share this post


Link to post
Share on other sites
Un doublet 70/1000 collé, je ne savais pas que Clavé avait fait celà. La monture, c'est du grand art!



Rien que la vue de la Lune à travers ce magnifique instrument, ferra sûrement rêver des dizaines d'enfants!



Merci loulou7331

Je ne connais pas la différence qu'il peut y avoir entre une optique collée et une optique non collée

Loulou 7331,toi qui connais bien les Clavé pour en avoir une (trés belle en plus), peut être pourras tu me donner plus d'infos sur ma différence des optiques

En tous les cas, ce matin la vue de la lune était presque magique, reste à pouvoir y mettre des oculaires de bonne qualité pour voir la différence a divers grossissements. Pour ça, je suis toujours en recherche d'infos pour un adaptateur pour passer en 31.75



Fab

Edited by Captain Flam

Share this post


Link to post
Share on other sites

Le plus souvent avec les bonnes optiques, les lentilles des doublets sont séparées par des cales. Cà permet un centrage meilleur des lentilles les une par rapport aux autres (l'espace entre les 2 lentilles calculé par l'opticien doit être respecté scrupuleusement).



Les doublets classiques (dits astronomiques) de chez Clavé étaient donc faits ainsi, mais la série dite terrestre (focales plus courtes, qualité optique présumée un peu moins bonne) étaient de doublets collés, comme c'est aussi le cas pour la plupart des jumelles. Mais cette distinction n'a rien de rédhibitoire, car le doublet des légendaires Zeiss 63/840 est pourtant bien collé! Tu disposes donc d'un exemplaire unique, commande spéciale, série limitée, ou peut-être prototype.



Pour tes problèmes de coulant, il me semble que la société Astromeca peut tourner des pièces à la demande. Ce n'est évidemment pas gratuit, mais un instrument d'exception le mérite! ;)

Share this post


Link to post
Share on other sites

Je ne connais pas la différence qu'il peut y avoir entre une optique collée et une optique non collée



Bonjour,



Il me semble que l'éventuel problème est que ça oblige à avoir la même courbure pour les deux faces collées, et réduit donc à trois les variables possible pour optimiser la qualité optique. Mais sur une pareille longue focale ça doit être sans problème.



On peut peut-être ajouter les risques de jaunissement du produit servant au collage (baume du Canada?), mais s'il est en bon état...



Concernant le filtre "bleu" c'est donc un filtre qui se monte devant l'objectif? Quel diamètre? Marqué "Matra" ça doit être sérieux, en tout cas ça change des vieux et dangereux filtres oculaires habituels d'une certaine époque.



Cherche quand même d'autres avis et utilise un UV/IR cut en complément sur l'oculaire, ça peut servir.



Cordialement,

Claude

Share this post


Link to post
Share on other sites
Le plus souvent avec les bonnes optiques, les lentilles des doublets sont séparées par des cales. Cà permet un centrage meilleur des lentilles les une par rapport aux autres (l'espace entre les 2 lentilles calculé par l'opticien doit être respecté scrupuleusement).

Les doublets classiques (dits astronomiques) de chez Clavé étaient donc faits ainsi, mais la série dite terrestre (focales plus courtes, qualité optique présumée un peu moins bonne) étaient de doublets collés, comme c'est aussi le cas pour la plupart des jumelles. Mais cette distinction n'a rien de rédhibitoire, car le doublet des légendaires Zeiss 63/840 est pourtant bien collé! Tu disposes donc d'un exemplaire unique, commande spéciale, série limitée, ou peut-être prototype.

Pour tes problèmes de coulant, il me semble que la société Astromeca peut tourner des pièces à la demande. Ce n'est évidemment pas gratuit, mais un instrument d'exception le mérite! ;)



Merci loulou pour toute ces infos



Bonjour,

Il me semble que l'éventuel problème est que ça oblige à avoir la même courbure pour les deux faces collées, et réduit donc à trois les variables possible pour optimiser la qualité optique. Mais sur une pareille longue focale ça doit être sans problème.

On peut peut-être ajouter les risques de jaunissement du produit servant au collage (baume du Canada?), mais s'il est en bon état...

Concernant le filtre "bleu" c'est donc un filtre qui se monte devant l'objectif? Quel diamètre? Marqué "Matra" ça doit être sérieux, en tout cas ça change des vieux et dangereux filtres oculaires habituels d'une certaine époque.

Cherche quand même d'autres avis et utilise un UV/IR cut en complément sur l'oculaire, ça peut servir.

Cordialement,

Claude



Le filtre bleu est en effet a monter devant l'objectif, le diamètre utile est de 50mm, les inscriptions dessus sont

S.A.MATRA 1.06d=3 0.63d=4.78 0.51d=5.11

Qu’est ce que cela peut bien dire ?



Fab

Share this post


Link to post
Share on other sites

J'ai recontacter le vendeur concernant la lentille collée, voici ce qu'il m'a répondu



"Bonsoir

IL s'agit d'une lentille de Clairaut.

Elle est constituée d'une lentille plan concave en flint et d'une lentille bi-convexe en crown collée à la première.

L'ensemble permet de corriger les aberrations chromatiques ;

Bonnes nuits astronomiques"



Je dois en déduire qu'elle est de bonne qualité et peut être rare

Qu'en pensez vous ?

Share this post


Link to post
Share on other sites

Il semble que comme le dit cpeg et loulou, le verre collé est plus utilisé en terrestre car l'aberation de planéité n'est pas trop corrigée. Clairaut est antérieur à Fraunhofer dans la recherche de reduction du chromatisme et autres défauts. Les doublets dit Clairaut sont ceux collés.

Ils sont plus utilisés pour de petits diamètres.

http://www.universalis.fr/encyclopedie/doublet-de-clairaut/

J'ai egalement trouvé un lien vers un catalogue Clavé ce qui peut être utile pour tes accessoires :

http://www.astrosurf.com/astroptics/clave.html

Share this post


Link to post
Share on other sites

Le filtre bleu est en effet a monter devant l'objectif, le diamètre utile est de 50mm, les inscriptions dessus sont

S.A.MATRA 1.06d=3 0.63d=4.78 0.51d=5.11



3 et 4,78 et 5,11 me font penser à des densités comme par exemple sur l'astrosolar 3,8

d évoque peut-être le diamètre
