Papalima

Alimentation vraiment nomade (donc légère)

Recommended Posts

@Argonothe je suis ton expérimentation avec attention !

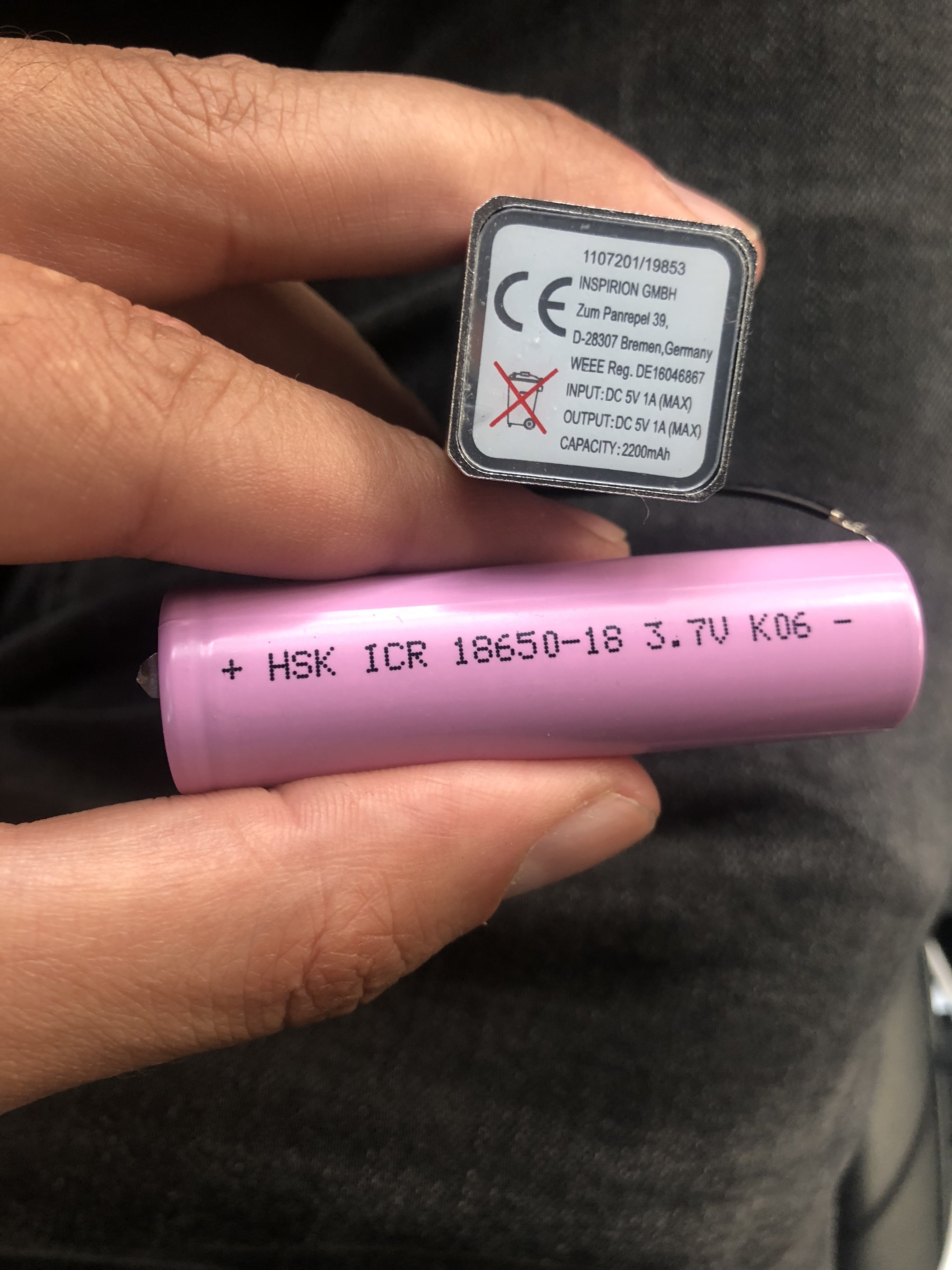

je suis tombé par hasard au boulot sur un petit stock de goodies, des batteries externes de téléphone. J’en ai démontée une et devinez ski y’a dedans 😁😁😁

j’en ai 14 en tout, mais je n’arrive pas à déterminer leur autonomie.

sur l’étiquette de la batterie est noté 5v 2200mah, en faisant la conversion je déduit 3000mah en 3,7v mais est ce fiable ?

comment vérifier ?

du coup il faudrai que j’ajoute 4 accu identique ?



Enfin pourras tu partager ta liste de courses ? Ainsi que Les fichiers STL à imprimer.



franchement chapeau l’artiste 🎩




Edited by Malik

Share this post


Link to post
Share on other sites

@Malik c'est des 2200 mA/h comme elles sont montées en série pour avoir 5V , après oui il faudrait en trouver avec les mêmes caractéristiques.  Le seul truc chiant c'est que quand tu constitues les cellules (plusieurs batteries montées en //) il faut qu'elles soient semblables, car c'est celle qui a les plus faibles performances qui va donner la capacité de la cellule , bon après l'avantage du montage que j'ai fait c'est que tu peux changer facilement une batterie si elle est morte. Et ce qui est cool avec celle que tu as c'est que visiblement elles ont déjà un câble soudé 😉 ça facilite le montage.

Pour la liste des courses, je fais ça ce week-end, j'ai encore deux ou trois trucs à changer sur le modèle 3D rien de bien méchant lol mais c'est pas instantané, pour l'instant ça ressemble à ça :

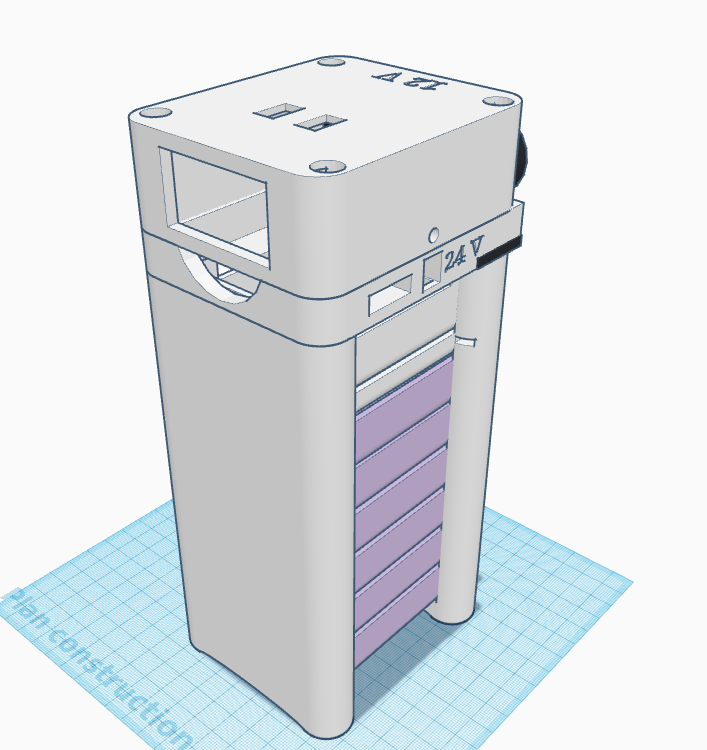

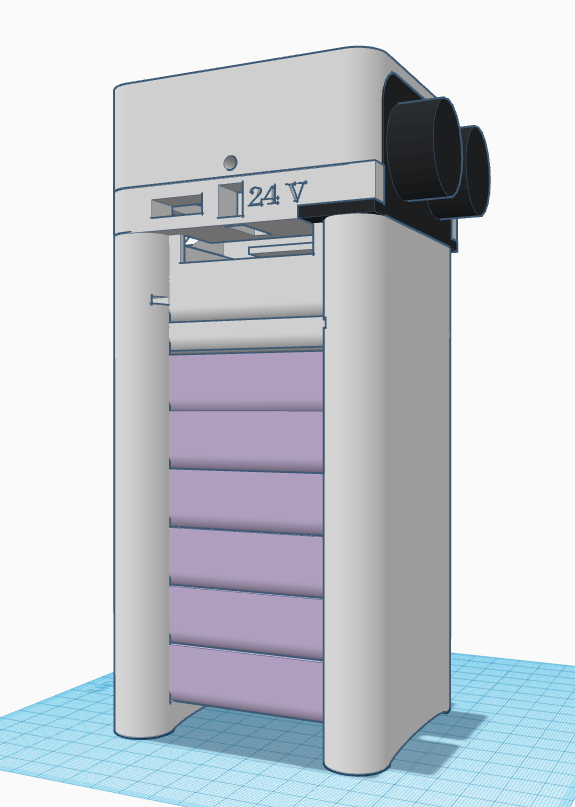

2005286141_Capturedu2019-07-1223-05-08.thumb.png.72482945a0e56dc65bacd1a812b677e0.png






Je dois aussi faire le plan de câblage et intégrer le buzzer d'alarme low voltage, que je n'ai d'ailleurs pas encore commandé , mais comme il va venir de Chine je ne le ferai pas avant quelques semaines.

Tu auras les stl et la liste des composants ce week-end, de toute façon comme les éléments sont prévus pour être interchangeables, il sera facile de les changer si je les fais évoluer 😉 ou si tu les adapte à tes propres besoins.

  • Merci / Quelle qualité! 1

Share this post


Link to post
Share on other sites

Super et merci !!!



Pas de pbm y’a rien de pressé c’est le genre de projet que je mets en fil rouge et qui prendra le temps qu’il prendra



petite précision sur mes batteries externes, il n’y a qu’une pile par batterie.

Donc pas de montage série, ça change quelque chose à ta déduction ?

Share this post


Link to post
Share on other sites
il y a 11 minutes, Malik a dit :

petite précision sur mes batteries externes, il n’y a qu’une pile par batterie.

Donc pas de montage série, ça change quelque chose à ta déduction ?



C'est probablement des 2200 mA/h avec un circuit boost pour passer le voltage de 3.7 à 5 V



Pour les délais lol, j'ai déjà un autre projet en route, alors je fini d'abord celui-ci , de toute façon les deux sont liés  et complémentaires .Je veux aussi avoir fini rapidement pour pouvoir profiter du prochain créneau favorable pour sortir le setup  😉

  • Merci / Quelle qualité! 1

Share this post


Link to post
Share on other sites

Tu as des poignées pour les cuisines. Très simple ,résistant ,pas cher et tu n'a que l'embarras du choix.

deux percages dans le boitier et tu es assuré d'avoir une bonne prise puisque la fixation se fait par le dessous avec vissage de la vis dans la poignée

tu peux aussi acheter des poignées pliables mais je trouve la fixation moins efficace sauf si tu y mets des boulons avec écrous



Edited by aubriot
  • Gné? 1

Share this post


Link to post
Share on other sites

@Malik

Voici la liste des composants que j'ai utilisé, à titre indicatif... Je la ferai probablement évoluer



Connecteur alimentation
Actuel : https://www.banggood.com/custlink/G3DD8rllyG
Futur (modification prévue du modèle 3D à la fin du mois)
https://www.banggood.com/custlink/v3KGZpojyP

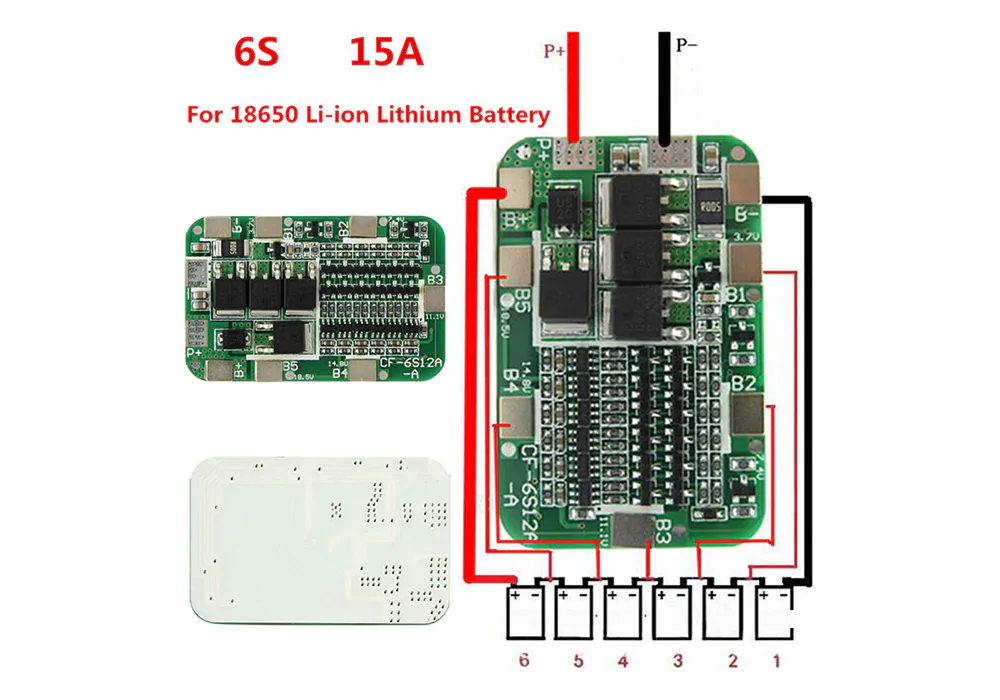

BMS 6S 15A 24V (attention le modèle est à définir en fonction de vos besoin, si vous êtes trop juste en A cela ne fonctionne pas)


https://www.banggood.com/custlink/m3GG8cjOyl


300W DC-DC Step Down Adjustable Constant Voltage Current Power Supply Module 10A (Même remarque à définir en fonction de vos besoin)



Actuel : https://www.banggood.com/custlink/DmDv8poOdU

Futur : https://www.banggood.com/custlink/mvG3ZCoOry


Prise double allume cigare


https://fr.gearbest.com/car-gadgets/pp_009414074079.html?wid=1433363
https://fr.aliexpress.com/item/33055864377.html?spm=a2g0o.productlist.0.0.53aa5020IFAaJ2&algo_pvid=b2176cdf-fef4-4b5b-9876-d95408c07a51&algo_expid=b2176cdf-fef4-4b5b-9876-d95408c07a51-0&btsid=02745a1f-a192-44d4-8517-05595cdca12a&ws_ab_test=searchweb0_0%2Csearchweb201602_1%2Csearchweb201603_55


Ampèremètre Numérique Voltmètre


https://fr.gearbest.com/other-accessories/pp_009423265935.html?wid=1433363
https://www.banggood.com/Mini-Digital-Voltmeter-Ammeter-DC-100V-10A-Panel-Amp-Volt-Voltage-Current-Meter-Tester-0_56-Blue-Red-Dual-LED-Display-p-1422461.html?rmmds=search&cur_warehouse=CN
https://fr.aliexpress.com/item/32824062417.html?spm=a2g0o.productlist.0.0.1aa622a9xUoR0o&algo_pvid=6dc39361-0bd3-414d-ac94-7d250fe12626&algo_expid=6dc39361-0bd3-414d-ac94-7d250fe12626-0&btsid=cb32351e-fd0e-4cbe-afc0-805de185702e&ws_ab_test=searchweb0_0%2Csearchweb201602_1%2Csearchweb201603_55


Mise à jour 21/07/19

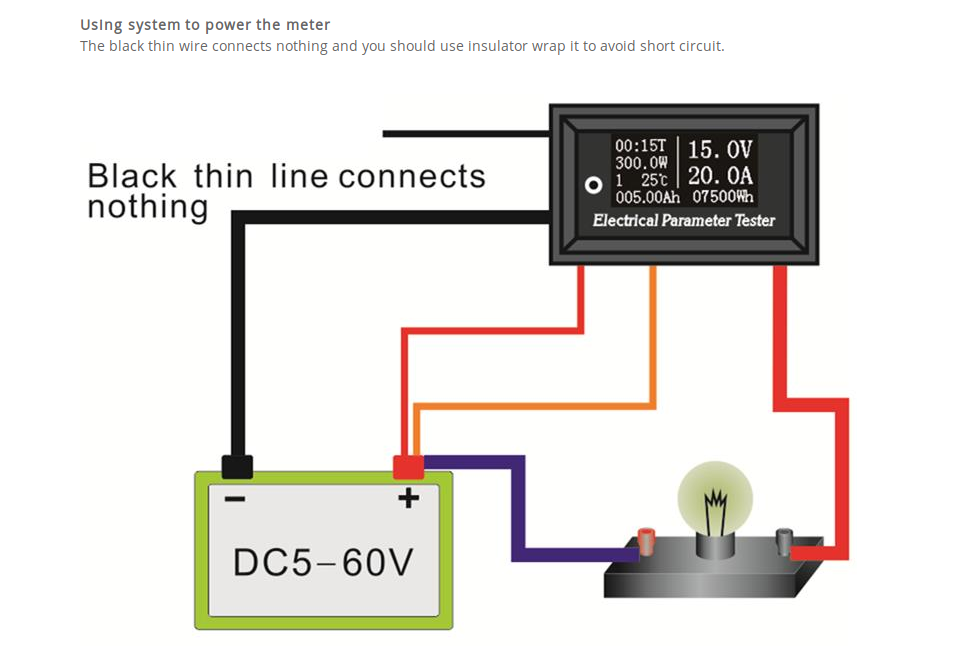

Afficheur 7 en 1



https://www.banggood.com/custlink/KmG39pLlWp



Buzzer low voltage:


https://www.banggood.com/custlink/vvvmScjoWl


Interupteurs (*3)


https://www.gearbest.com/diy-parts-components/pp_237508.html?wid=1433363



Contacts batterie 18.5 mm (*18)

https://fr.aliexpress.com/item/32824692442.html?spm=a2g0s.9042311.0.0.57906c376CZP0E



câble Dupont femelle *7
Câble électrique souple
4 * vis M4 60 mm
4 * vis m3 5mm

Gaine thermorétractable



Mise à jour 14/07

Pile 9V

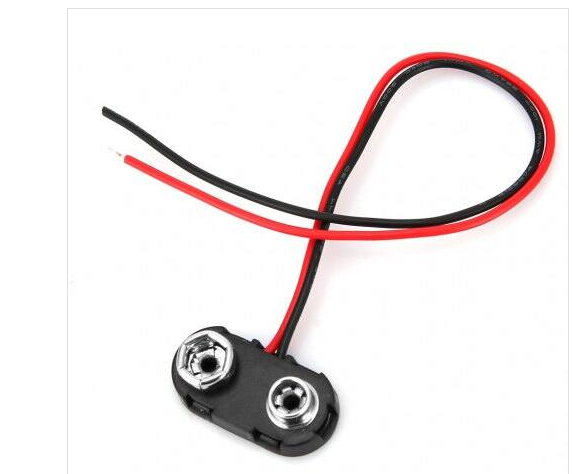

Connecteur 9V



En option

Les batteries 18650 : https://eu.nkon.nl/rechargeable/18650-size/price/0-5/battery-version/flat-top/min.-capacity-in-mah/2500-3350/discharge-current/8-35.html

une diode rouge et une résitance de 2400 Ohm en 1/2W

un chargeur 24v 3A
par exemple : https://www.banggood.com/custlink/KGvK8cOj8a
un Testeur de batteries : (utile dans le cas de batteries de récup)
https://www.banggood.com/custlink/3KKGZWajlm



Mise à jour 14/07

Scratch https://www.banggood.com/custlink/mK33iWllH0





Fichiers stl et plan de câblage à venir (quand j'aurai du temps je ferai un pcb...)

Edited by Argonothe
  • Merci / Quelle qualité! 3

Share this post


Link to post
Share on other sites

Hello, étant un vapoteur je peux vous conseiller ces deux sites, qui testent les batteries. Selon ce que l'on compte tirer en Ampère max on peut avoir des 18650 avec de bien meilleures capacités que 2200mah.

Voici "Mooch battery" https://www.e-cigarette-forum.com/blog-entry/18650-battery-ratings-table.7447/ (en anglais) et "AkkuDB" http://www.dampfakkus.de/akku_liste-nach-groesse.php?size=18650 (en allemand).

Je sais que c'est pas en français, mais la science est belle, les unités sont unifiées...

En général vous avez l'Intensité max (maxA ou estimated CDR) que peut fournir la batterie et sa capacité réelle (real Kap ou tested mah) en mah.

En espérant que ça puisse vous aider.





  • J'aime 1

Share this post


Link to post
Share on other sites

Voici les fichiers stl



Je ferai une mise à jour dès que j'ai reçu le buzzer pour intégrer celui-ci et aussi faciliter le changement de la pile 9V



J'ai mis en option un côté qui permet de faire passer un scratch et la pièce qui sert à fixer l'alimentation sur le trépied.



alimentation_nomade.zip



Mise à jour du 21/07/19 le fichier top du zip est remplacé par celui : top_ 7in1OLEDMultifonction.stl




Edited by Argonothe
  • J'aime 1

Share this post


Link to post
Share on other sites

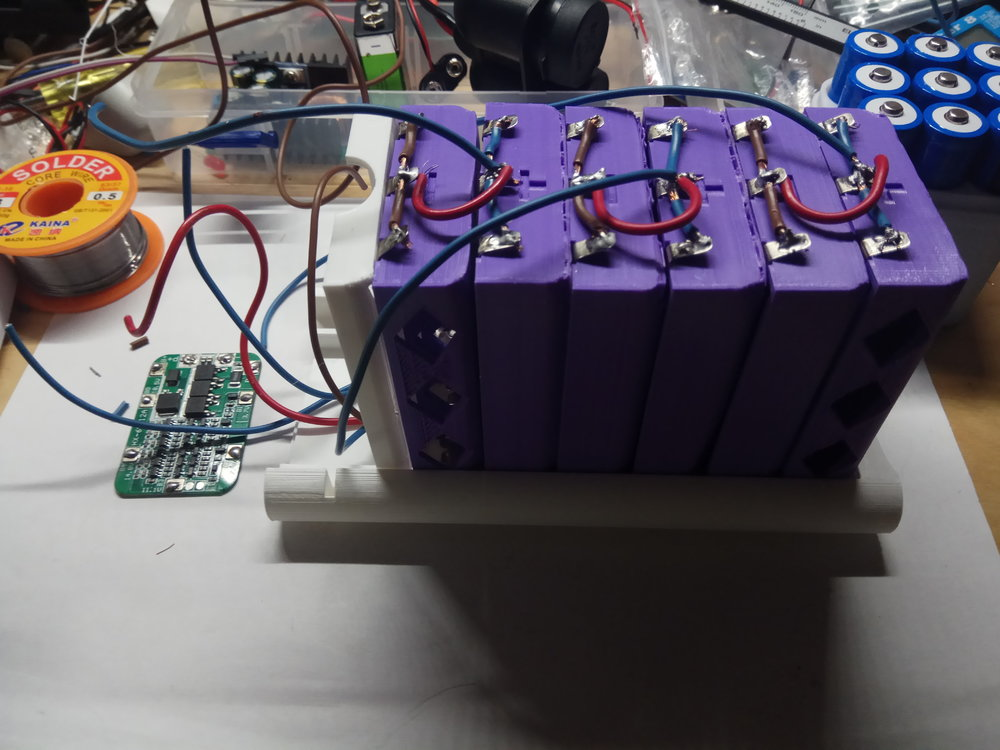

Pas le temps aujourd'hui de faire un plan de câblage, alors voici comment j'ai procédé:

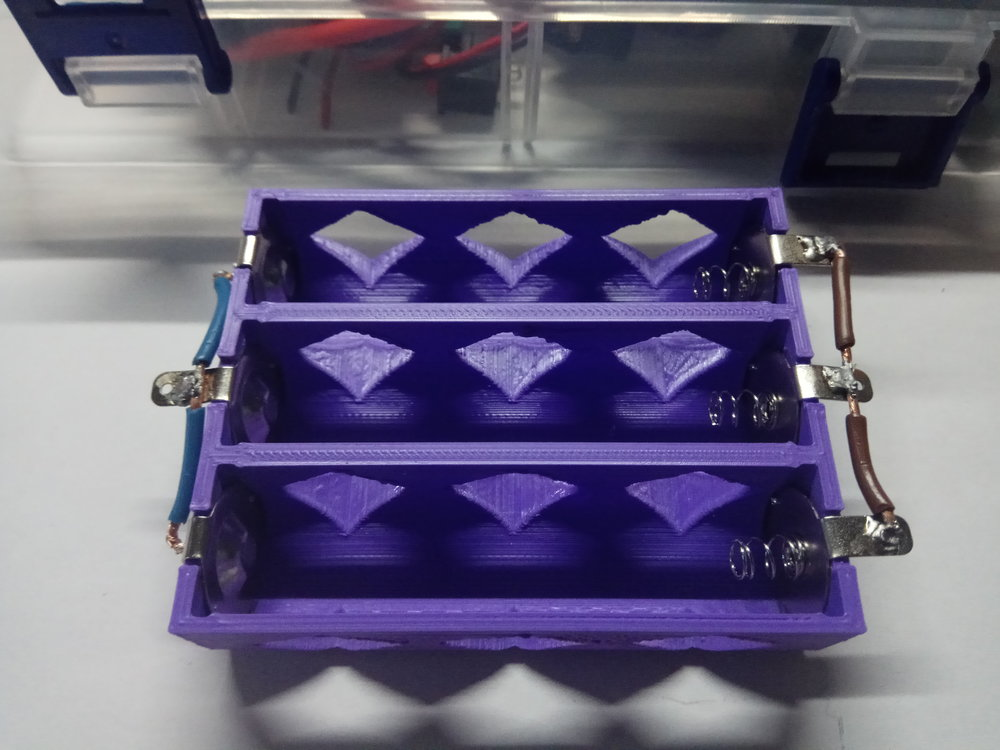

Pour chaque cellules relier en série les 3 pôles + et - les contacts avec les ressorts étant le pôle -




Câbler ensuite chaque cellule en série comme suit et les relier au BMS (vous pouvez utiliser du petit diamètre sur B1 à B5)





Connecter la sortie P+ du BMS à l'une des bornes d'un des interrupteurs situés au sommet l'autre borne de cet interrupteur va l'entrée + du step down régulateur

La sortie P- à l'entrée - du step down régulateur



La sortie + du step down régulateur sur le plus du bloc prises allume-cigares, y connecter aussi le fil orange du voltmètre

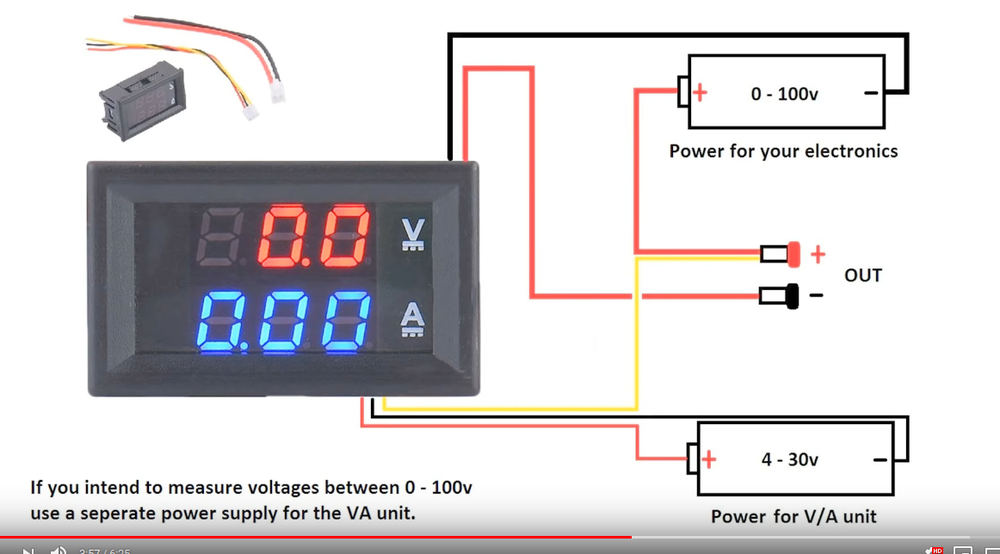

La sortie - du step down va vers le voltmètre fils noir de plus gros diamètre




Le fil rouge (le plus gros) va se connecter au - de l'allume-cigares (je sais c'est pas le fil rouge sur le bouton rouge... mais le fil rouge sur le fil noir... :-))

Ensuite isoler le fil noir de petit diamètre.



Le rouge petit diamètre du voltmètre  sur l'interrupteur libre du sommet, et repartir avec un  fil rouge petit diamètre vers le + de la sortie du stepdown.



Reste à connecter - de l'entrée DC vers le P- du BMS

Le + de l'entrée DC vers l’interrupteur latéral (celui juste à côté de la prise DC ) la seconde borne de l'interrupteur vers le P+ du BMS



Voilà ça doit être bon...



En option



Souder la résistance sur la patte la plus longue de la diode rouge, isoler avec de la gaine thermo connecter la résistance sur la borne de l’interrupteur qui va au BMS et la patte courte de la diode sur le - de l'entrée DC en isolant avec de la gaine thermo.






Reste le buzzer qui se câble comme suit: connecter un câble Dupont sur chaque borne B du BMS (dans l'ordre B- , B1,B2,B3,B4,B5,B+) et ensuite B- sur le - du buzzer, B1 sur S1, B2 sur S2 etc... jusqu'à B+ sur S6

Dès que je l'ai reçu je ferai l'intégration sur le modèle 3D et ajouterai le stl.

Capture du 2019-06-17 20-03-57.png


Edited by Argonothe
Mise à jour
  • Merci / Quelle qualité! 1

Share this post


Link to post
Share on other sites
Il y a 12 heures, archange34 a dit :

Il ne te reste plus que la fabrication de série et la commercialisation.



Moi j'attends le modèle contrepoids à 48 batteries :) Je serai le premier client !

  • Haha 1

Share this post


Link to post
Share on other sites

@Colmic Je dois pouvoir te modéliser ça 😉 j'ai déjà l' idée de ce à quoi ça pourrait ressembler, faut juste que je trouve quelques heures pour le faire...

Je crois même bien que j'ai déjà le modèle complet en tête, reste à faire un transfert vers l'ordi et vérifier que c'est imprimable.



Share this post


Link to post
Share on other sites

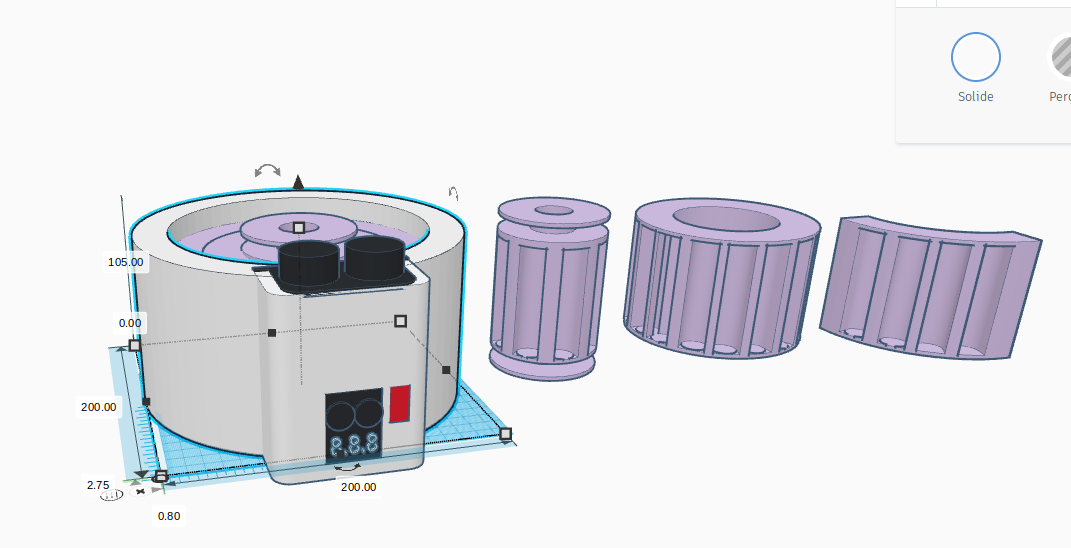

@Colmic ça pourrait ressembler à cela... après pour aller plus loin il me faudrait un cahier des charges lol ou une expression de besoin 😉

Là il il a juste la place pour 48 batteries, j'ai mis pour le fun, un buzzer, un interrupteur et les prises allume-cigares (avec un connecteur de type aviation je peux pratiquement supprimer l'avancée), faut juste que je trouve une référence pour deux bagues du bon diamètre en métal avec  vis de serrage, collées de part et d'autre du boîtier à l’époxy, pour fixer le tout sur l'axe des contres-poids. Le reste est tout bon 😉 le tout dans un boîtier de 200 mm de diamètre sur 105 mm de haut 😉 ça devrait faire dans les 3.5 kg environ.




  • Merci / Quelle qualité! 4

Share this post


Link to post
Share on other sites

@aubriot Merci pour ton retour, le principal problème est d'avoir une surface de contact suffisante pour garantir une résistance mécanique pour le collage, avec une bague j'ai suffisamment de surface si je l'intègre complètement  en ne laissant qu'un perçage pour accéder à la vis de blocage... Donc il me faut un serrage avec beaucoup de surface et une surface rigide, et je n'ai pas trouvé mieux qu'une bague...

Share this post


Link to post
Share on other sites

Par contre au niveau du cablage ? Obliger de soudée par point des pâtes eu même souder souder des fils.
Vas pas falloir s'en mêler les pinceaux.



Share this post


Link to post
Share on other sites

Je suis avec beaucoup d'intérêt cette discussion et notamment l'excellente contribution de dragonlost.



En dehors des 18650 de récupération, quels seraient les bons plans pour acheter un lot de batteries?

 Y'a-t-il des adresses ou des modèles à éviter/préférer?

Share this post


Link to post
Share on other sites
Il y a 1 heure, Argonothe a dit :

je n'ai pas trouvé mieux qu'une bague...

il faut que ce soit facilement démontable lorsqu’on est en nomade car on doit enlever les contre poids qui sont fixés au plus prêt de la monture



Share this post


Link to post
Share on other sites
Il y a 17 heures, Argonothe a dit :

@Colmic ça pourrait ressembler à cela... après pour aller plus loin il me faudrait un cahier des charges lol ou une expression de besoin 😉



Ca me plaît bien :banana:



En revanche 200mm de diamètre ça commence à faire un peu gros (et ça risque de buter contre le trépied pour certaines latitudes basses), c'est pour ça que j'avais pris 150mm. On peut trouver un compromis entre 150 et 200.

Pour le trou du milieu, je ne sais pas s'il existe un standard, je sais que l'axe des EM200 et EM10 Taka fait 18mm il me semble, 20 ou 22mm chez SW/Orion.

Après, dans mon idée, il suffisait de placer la batterie en sandwich entre 2 contrepoids existants, même pas besoin de la serrer du coup. Ou même au-dessus d'un seul contrepoids qui lui ferait le serrage, avec des aimants pour se coller dessus. Mais si on peut faire un truc générique, c'est pas mal non plus.

Pour le poids, 3,5kg pas mal du tout, sachant qu'il y 2,5kg de batteries (50g pièce). Si on réalise une embase en métal pour rigidifier l'ensemble et réaliser le serrage, on peut monter à 4kg et ça serait parfait.

Si on peut éviter aussi la prise allume-cigare c'est parfait aussi (ce truc est trop gros). L'idéal serait la prise Aviation (en vissant ou en clip) ou carrément 3 ou 4 prises RCA (comme ils mettent chez Primaluce), c'est tout petit.

Share this post


Link to post
Share on other sites

Effectivement il faut faire attention au diamètre de  l'axe qui est loin d'être générique entre les montures, mais il existe des systèmes vissant qui s'adaptent à n'importe quelles barres, j'ai déjà vu çà sur le contre poids d'un ami.

Après tu penses à insérer une platine pour visser un APN comme chez baader et si ton truc marche bien tu dois pouvoir en vendre une bonne centaine.

 https://www.astroshop.de/fr/contrepoids/contre-poids-baader-cdp-contrepoids-12-5-kg/p,15462

Edited by archange34

Share this post


Link to post
Share on other sites

@Colmic En ce qui concerne le diamètre, je peux gagner un peu, j'aurais aimé être à moins de 150 mm reste que c'est loin d'être simple lol,.

Mon Azeq6 a un axe qui fait 25 mm, (je peux faire plusieurs modèles avec les diamètres correspondants au montures, c'est pas compliqué) pour 4 couches de batteries, le nombre max est de 8 batteries pour la 1ere, la 2ème 16, la 3eme 20, et la 4eme le reste et les cartes électroniques, avec un axe de 25 mm je suis à 175 mm... sans les parois. Je peux aussi les mettre en étoile, mais dans ce cas c'est le câblage qui devient vraiment compliqué, déjà qu'il n'est pas simple...  et de toute façon on est à 175 mm.

Ce que je ne peux pas mettre en épaisseur et bien il faut que le passe en longueur.. à voir...



En ce qui concerne les prises, plus c'est petit, mieux c'est. On peut mettre des XT60  c'est ce qui est utilisé pour les modèles réduits ou tout autres connecteur :  RCA etc...

Pour le blocage, il y la solution des contres poids (c'est le plus simple pour la conception lol, je n'ai rien à prévoir) du collier à vélo et plein d'autres. c'est vous qui choisissez...

Pour le montage en série ou en // tu as envisagé quoi, 8P6S ?

Quel est l'électronique qui est utilisée ?

Le circuit envisagé électrique etc.

Dès que j'ai un moment et plus d'infos sur vos besoins je referai une proposition 😉





Share this post


Link to post
Share on other sites

super

mais as tu une idée pour charger ton alimentation avec un panneau solaire 12V?

un circuit, un boitier, un montage?

Share this post


Link to post
Share on other sites

Le problème du sandwich avec les contre poids c'est que beaucoup d'astrams n'utilisent qu'un seul poids, avec mes lulu je n'ai toujours utilisé qu'un seul poids de 5 kgs.

Share this post


Link to post
Share on other sites
il y a une heure, Argonothe a dit :

Pour le montage en série ou en // tu as envisagé quoi, 8P6S ?



6S8P oui.



il y a une heure, Argonothe a dit :

On peut mettre des XT60



C'est pas un peu chiant le form factor des XT60 femelles ?

La RCA c'est juste un trou, c'est peut-être plus simple ? Et comme ça on peut en mettre 3 ou 4 directement pour éviter les Y :)





Share this post


Link to post
Share on other sites
Il y a 1 heure, Argonothe a dit :

Quel est l'électronique qui est utilisée ?

Le circuit envisagé électrique etc.



Je me suis pas encore penché dessus, mon problème actuel c'est le temps.

Pour le moment j'ai 8 batteries (c'est des 3S2P, donc 6 piles par batterie), donc j'ai les 48 mais yen a peut-être des mortes dans le lot.

Faut que je prenne le temps d'en sortir d'autres.

Veux-tu que je te les envoie et je te laisse gérer le proto ? Ensuite tu m'envoies la note pour les BMS etc...



J'ai dit 48 comme ça, parce que ça me paraît pas mal au niveau autonomie avec la CCD, les résistances chauffantes, la monture etc.. Mais on pourrait très bien prendre un autre nombre.
