loulou7331

Lunette Clavé

Recommended Posts

Bonjour,

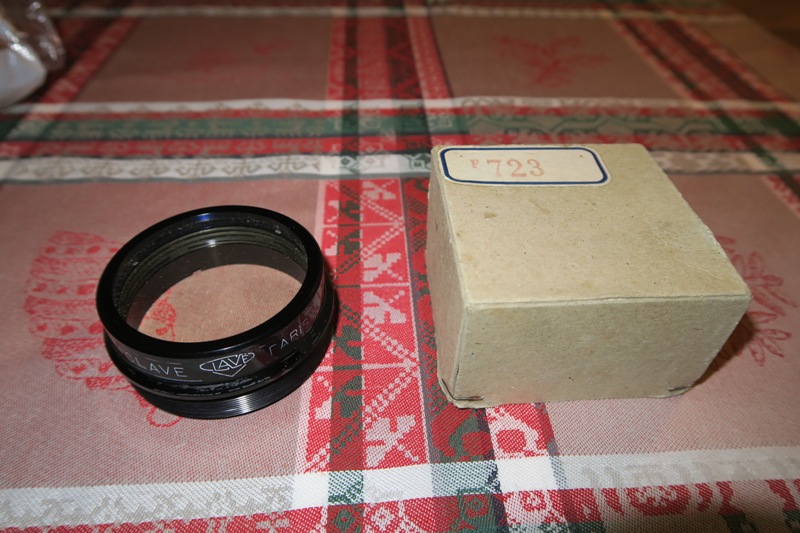

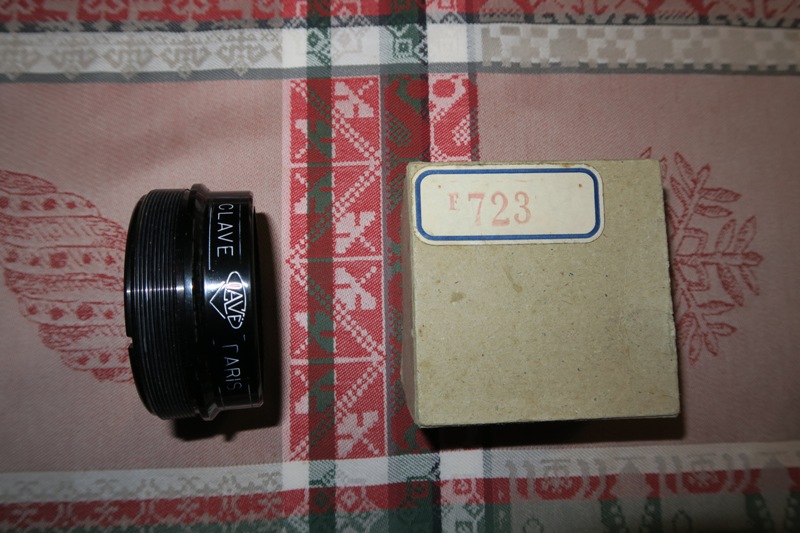

j'ai eu la chance d’acquérir récemment une optique d’exception comme il ne s'en fait plus : un objectif achromatique Clavé 60/723. L'ancien propriétaire l'avait monté dans un tube en bois, en cours de finition.

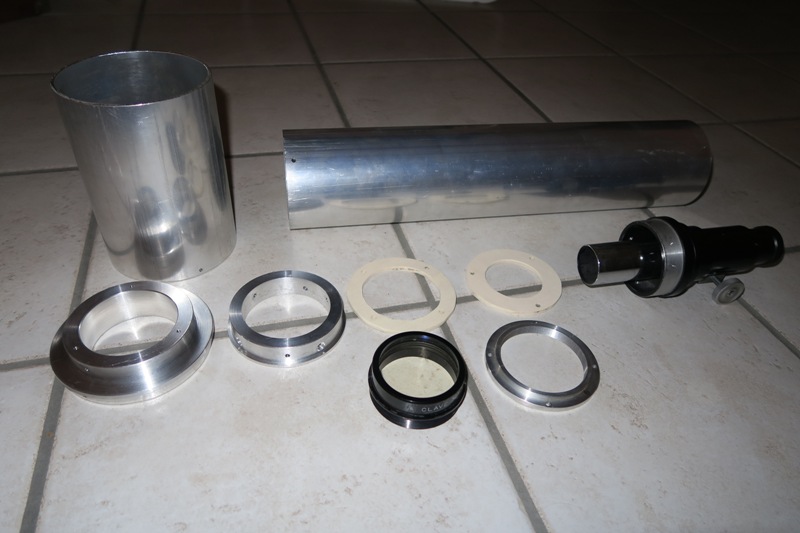

J'ai décidé d'offrir à cette lunette une mécanique digne de ce nom. J'aime bien le bois, mais pas pour une lunette car çà ralenti la mise en température, et la fixation du porte-oculaire est peu sure. Je n'ai pas attendu la fin du chantier du T500 pour commencer. Les tubes (tube principal et pare-buée) sont en aluminium de 3 mm d'épaisseur. Certains diront que c'est beaucoup trop, mais j'ai fait avec ce que j'avais. Un membre de ce forum (il se manifestera s'il le souhaite) m'a tourné 2 bagues en aluminium, l'une fait la jonction entre le porte-oculaire et le tube, l'autre fait la jonction entre le pare-buée et le tube, et sert de support à la bague porte-objectif. Un diaphragme, dont les dimensions ont été rigoureusement choisies, a été réalisé en bois. La première étape de mon travail a été de percer proprement les trous et de les tarauder, afin de garantir un assemblage propre et réversible.

La prochaine étape est de poncer le tubes et d'y déposer une sous-couche spéciale aluminium. Après, ma femme pourra attaquer la peinture!










Share this post


Link to post
Share on other sites

Superbe initiative et impatient de voir le résultat ;)

Share this post


Link to post
Share on other sites

j'en ai rencontré plein qui se moquent de Clavé (même en pointe sur ce forum)

c'est has been

y'a pas de champ sur les oculaires

c'est pas bien corrigé sur les doublets etc etc ...

mais comme quoi y'a des amateurs et des éclairés qui apprécient:be::be::be:

Share this post


Link to post
Share on other sites

Merci à tous pour vos encouragements.



Ceux qui se moquent n'en n'ont jamais essayé une, ou alors sont jaloux! J'en parlerai plus tard dans un test ou un CROA, mais les performances optiques sont de haut niveau, d'après les quelques observations que j'ai pu faire. Certes, il y a un léger chromatisme, mais pour le reste c'est parfait. Le contraste et les couleurs sont au plus haut niveau sur la Lune et Jupiter. J'ai pu voir la Grande tâche rouge malgré un niveau de turbulence notable. Honnêtement, je n'avais jamais pensé qu'une lunette de 60 mm pouvait en donner autant.



Popov, je l'amènerai une fois au Champ du Feu!

Share this post


Link to post
Share on other sites

Franchement Loulou, un beau tube de laiton ne serait-il pas plus sympa, l'alu c'est vulgaire ! :be:



Albéric

Share this post


Link to post
Share on other sites

C'est un beau projet et certainement une très belle optique.



J'ai vu qu'il se vendait un clavius 166 récemment, bon c'est beaucoup plus récent mais la cote reste trèèèès élevée !!! Je crois que le vendeur en souhaitait 3000 € !!!



[EDIT : j'ai retrouvé l'annonce pour ceux que ça intéresse, il y a une monture équatoriale Vixen avec et 2 oculaires et le prix est négociable : http://www.leboncoin.fr/image_son/759687530.htm?ca=12_s - désolé pour le HS ;) ]

Edited by teddelyon

Share this post


Link to post
Share on other sites
Guest Wolfan
Merci à tous pour vos encouragements.



Ceux qui se moquent n'en n'ont jamais essayé une, ou alors sont jaloux! J'en parlerai plus tard dans un test ou un CROA, mais les performances optiques sont de haut niveau, d'après les quelques observations que j'ai pu faire. Certes, il y a un léger chromatisme, mais pour le reste c'est parfait. Le contraste et les couleurs sont au plus haut niveau sur la Lune et Jupiter. J'ai pu voir la Grande tâche rouge malgré un niveau de turbulence notable. Honnêtement, je n'avais jamais pensé qu'une lunette de 60 mm pouvait en donner autant.



Popov, je l'amènerai une fois au Champ du Feu!



Bonjour,



Moi je me moque pas... mais je suis jaloux quand même :D !!

De nom les Clavé sont des optiques "rare" et recherché...bonne amusement avec ta futur lulu :D

Et ceux qui dissent qu'elle pourrait servir de chercheur sont des vilains.



Bon ciel étoilement lunaire à toi

Share this post


Link to post
Share on other sites

beau projet que de remettre en état de marche un tel objectif ! Et vivement le 500mm pour que tu nous livres tes premières impressions ! 500mm....un observatoire disons !

Share this post


Link to post
Share on other sites

le mieux évidemment serait de l'utiliser avec des oculaires Clavé:be:

montés sur une tête bino:be:

pas Clavé par contre; ils n'en ont jamais fait:(

Share this post


Link to post
Share on other sites

Je suis très content et même fier d'avoir participé à ce projet. C'est moi qui ai tourné les bagues en alu contre de la matière. De l'alu qui me permettra peut-être de faire une EQmount V2 ou une autre lulu dans le même genre.



Je peux vous dire que cette lunette, ça va être du costaud et cette belle lentille méritait bien ça!

Share this post


Link to post
Share on other sites

3 personnes mobilisées pour un instrument de "seulement 60 mm", je pense qu'il y en a plus d'un qui ont du se poser des questions!:D Encore un grand merci à Benjamin d'avoir participé. On a hâte de voir tes prochaines réalisations!

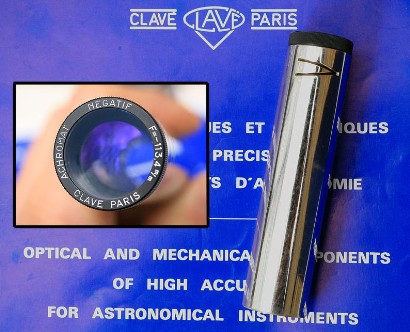

Pour ceux qui ne le savent pas, Clavé vendait des objectifs, des oculaires et divers accessoires, mais pas d'instruments complets. Il fallait se construire le tube soit même ou se le faire construire!



J'avais pensé au laiton, mais j'ai joué la carte de la facilité pour l'approvisionnement en matériaux.



C'est bien trop lourd pour le chercheur du 500!:D



Pour les oculaires, j'utilise divers orthoscopiques et plössl. Mais c'est vrai, pour faire dans la logique je devrais penser aux plössl de chez Clavé....



J'ai passé une couche d'accroche, je vais donc pouvoir peindre l'intérieur en noir. Et après je passe le relais à ma femme pour la peinture extérieure (je sens qu'elle va m'obliger à poncer la couche d'accroche et à en mettre une seconde épaisseur;)), elle trouve que je me débrouille comme un pied pour peindre ou pour vernir!:D

Edited by loulou7331

Share this post


Link to post
Share on other sites

Bonjour,

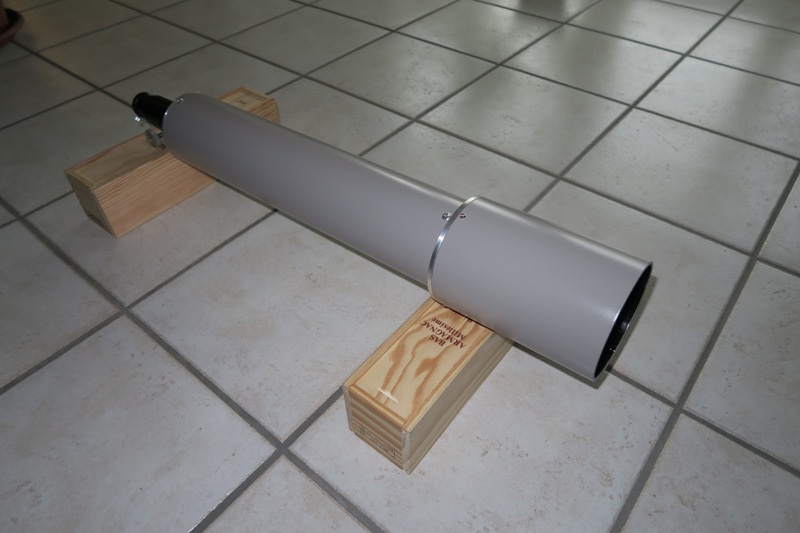

ma femme a choisi la peinture, un gris taupe. J'ai construit un support style brochette tournante de barbecue (la barre est accrochée aux tubes par des rondelles de bois, s’emboîtant à l'intérieur). Je tournais pendant qu'elle peignait à la bombe. Le résultat est impeccable, il ne me restait plus qu'à assembler la bête :






Elle pèse 3,2 kg, c'est peu dans l'absolu, mais c'est beaucoup pour une lunette de 60 mm. Prochaine étape : terminer les colliers de fixation et construire la boite de transport/stockage.

Edited by loulou7331
orthographe

Share this post


Link to post
Share on other sites

Bravo les artistes ! :p



Et puis c'est bien de construire solide, avec un tube comma ça tu es tranquille pour deux ou trois siècles... :D



Juste une question : le Bas Armagnac, c'est pour l'inauguration officielle ? :be:

Share this post


Link to post
Share on other sites

Très joli, je suis toujours admiratif du travail que vous arrivez à sortir en tant qu'amateur !



J'ai récupéré un vieil objectif 60/900 (de l'opticus japonicum de 79) et je voudrais monter quelque chose pour/avec mes enfants.



D'où ma question @Loulou : quel PO as-tu utilisé ? Récup' ou acheté ?

Share this post


Link to post
Share on other sites

Elle est bien belle et sa couleur rappelle le télescope Hale du mont Palomar :rolleyes: !

Share this post


Link to post
Share on other sites

Bonsoir, et merci à tous pour vos commentaires.



L'armagnac a été bu depuis longtemps, les boites ne servent que de support pour poser la lunette, en attendant de fabriquer la caisse qu'il faut. Mais ces boites n'ont pas terminé de faire parler d'elles, l'une d'entre elles sert déjà de rangement pour la visserie des fixations du T500.



J'insiste sur le fait que la construction du tube (du moins un tube aussi propre) n'aurait pas été possible sans le travail de tournage réalisé par Benjamin. Le rendu final n'aurait pas été aussi beau si j'avais peint moi-même!:be:



Le porte-oculaire a été fabriqué par Clavé également, il m'a été vendu avec l'objectif. A ma connaissance, aujourd'hui plus personne ne fabrique de petits PO à crémaillère de bonne qualité. Il faudrait voir sur Ebay US, il y a des fois des vieilles choses intéressantes. Sinon, il reste la solution du bricolage avec des tubes coulissants.

Share this post


Link to post
Share on other sites
Guest Wolfan

Bonjour,



Comme tous les camarades Bravo !, On peut dire qu'elle a le poids des âges. Il ne te reste plus qu' à "tatouer" la lulu

Logo Clavé




Ou en Logo "Loulou" , où "Loulou Clavé" alors.





Bon ciel étoilement lunaire à toi

Share this post


Link to post
Share on other sites

Bonsoir Loulou. Jolie réalisation collective si j'ai bien compris. Bien joué d'avoir demander à Benjamin de te réaliser les pièces, quand on voit ses propres réalisations.



Une question: comment as tu calculé la longueur du tube en partant des 723 mm de focale?

Share this post


Link to post
Share on other sites
Bonjour,



ma femme a choisit la peinture, un gris taupe. J'ai construit un support style brochette tournante de barbecue (la barre est accrochée aux tubes par des rondelles de bois, s’emboîtant à l'intérieur). Je tournais pendant qu'elle peignait à la bombe. Le résultat est impeccable, il ne me restait plus qu'à assembler la bête :






Elle pèse 3,2 kg, c'est peu dans l'absolu, mais c'est beaucoup pour une lunette de 60 mm. Prochaine étape : terminer les colliers de fixation et construire la boite de transport/stockage.



Elle a de la gueule ta lunette et surtout, elle est quasi indestructible!

Beau boulot.

Share this post


Link to post
Share on other sites

Du beau boulot et du costaud, tu es bien sûr que c'est pour observer ??

oto-melara_76mm.jpg&sa=X&ei=N_VlVeXnEsT6UsCjgfAM&ved=0CAkQ8wc48QE&usg=AFQjCNFWwP12Uon_i11ZIRUvKW0HSklhNQ

Share this post


Link to post
Share on other sites

combien de fois ai-je entendu dire que Clavé c'est pour les ringards:mad:

beau démenti:D

au fait peux tu y monter une tête bino?

Share this post


Link to post
Share on other sites

C'est vrai qu'il y a un air de famille avec le joujou sur le bateau :be:

Share this post


Link to post
Share on other sites

Encore merci pour vos éloges!



Oui avec mon canon gare aux Meade!:D







Une question: comment as tu calculé la longueur du tube en partant des 723 mm de focale?



J'ai un peu triché, je me suis simplement basé sur le tube en bois que le monsieur qui m'a vendu l’objectif et le PO, avait presque achevé de construire.



Je ne sais pas s'il y aura assez de tirage pour monter une tête binoculaire. Mais de toute manière cet achat n'est pas à l'ordre du jour, car celles que j'avais essayées de m'ont pas convaincues. Pour la vision binoculaire, j'utilise des vieilles Perl de Nuit 11X80!:wub:



Je compte me passer de chercheur, car avec le Baader eudiascopique 35 ou le LV 40, j’obtiens 2,3 degrés de champ, çà devrait aller au moins pour les planètes.

Share this post


Link to post
Share on other sites

Bonsoir à tous,

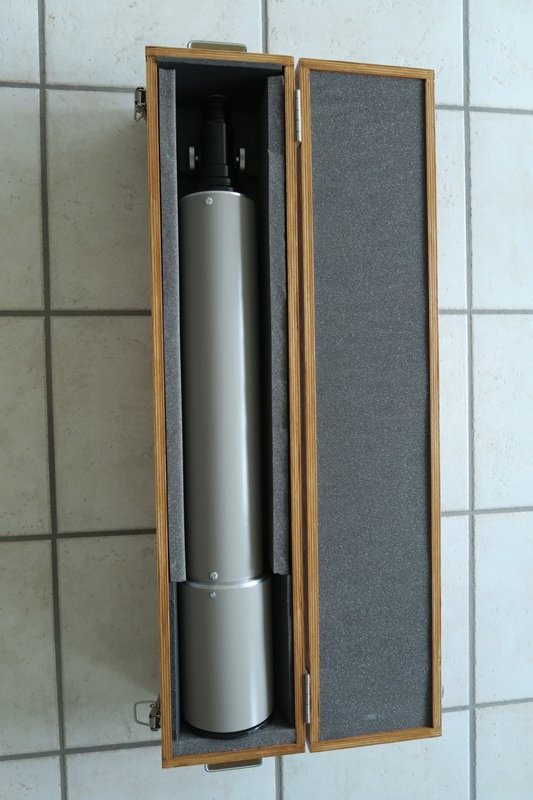

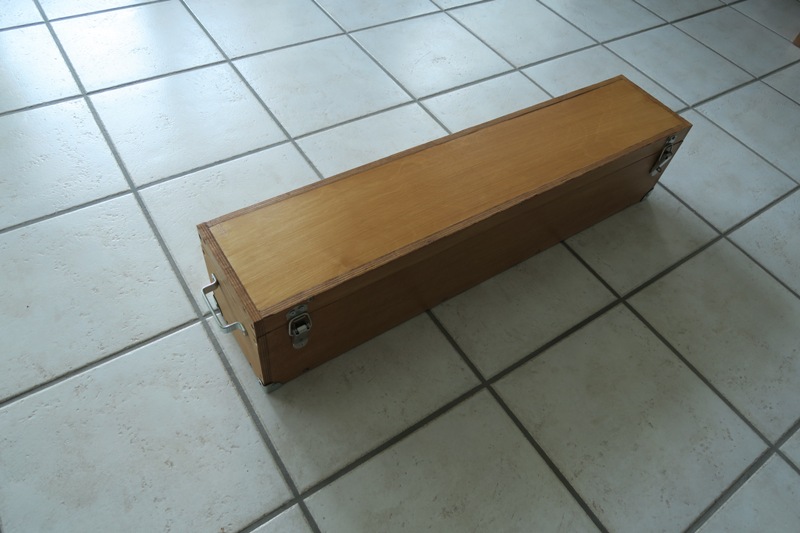

j'ai terminé la boite de stockage et de transport, en contreplaqué de bouleau.











Prochaine étape : refaire les colliers, ceux que j'ai fait n'étant pas au top.

Share this post
